cad拉伸命令如何使用

在cad绘图中，拉伸命令是一项非常实用的功能，它可以帮助我们快速改变图形的形状和尺寸。下面就来详细介绍一下cad拉伸命令的使用方法。

首先，要使用拉伸命令，需要先打开cad软件并绘制好需要拉伸的图形。确保图形是由直线、圆弧等基本图形元素组成，并且这些图形之间有明确的边界。

选择拉伸命令有两种常见方式。一种是在命令行中输入“stretch”并回车；另一种是在菜单栏中依次点击“修改”-“拉伸”。

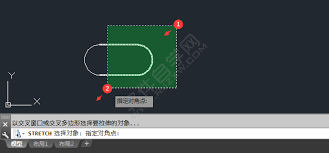

接下来，指定拉伸的基点。基点就是图形拉伸时固定不动的点，一般选择图形的一个端点或其他合适的点。选择基点后，命令行会提示选择要拉伸的对象。这时，用鼠标框选需要拉伸的图形部分。框选时要注意，框选方式不同，拉伸效果也不同。如果从左向右框选，只有完全包含在框内的图形会被拉伸；如果从右向左框选，与框相交的图形都会被拉伸。

选好要拉伸的对象后，按下鼠标左键并拖动，即可对图形进行拉伸操作。拖动的方向和距离决定了图形拉伸后的形状和位置。可以根据实际需求，将图形拉伸成不同的长度、宽度或角度。

在拉伸过程中，还可以结合一些辅助工具来更精确地控制拉伸效果。比如，可以使用正交模式，使拉伸方向更准确；使用捕捉功能，确保拉伸的距离是精确的数值。

拉伸命令还可以用于对多个图形进行批量拉伸。只要按照上述步骤依次选择不同的图形进行拉伸操作，就可以快速完成多个图形的拉伸处理。

另外，要注意拉伸命令只适用于一些特定的图形组合。例如，由直线、圆弧等组成的封闭或不封闭图形。对于一些复杂的三维图形或具有特殊约束的图形，拉伸命令可能会受到一定限制。

通过熟练掌握cad拉伸命令的使用方法，我们可以在绘图过程中更加高效地对图形进行编辑和修改，满足各种设计需求，绘制出更加精确和美观的图形。
