[请教]全室的网路规划问题.需搭配AirPlay

时间：2013-06-05

来源：互联网

各位网友:不好意思..小弟最近家里重新装潢.所以网路部分想重新规划.想请教版上的网友们相关网路问题

目前家中格局为4房2厅.弱电箱位置在电视柜旁边.而我目前的规画是网路线都拉cat6a.客厅需要8个网路孔(3D网路电视.蓝光3D播放器.扩大机.PS3游戏机.Xbox游戏机.笔记型电脑.MOD.appleTV)

客厅后方为开放式书房需要5个网路孔(3台PC.一台事务机.一台NAS)

书房后上方的书柜(房子的中心位置)要放置无线基地台需要2网路孔.这里因为想规划全室AirPlay播放音乐所以无线基地台需要拉一条线回到扩大机.

而AirPlay的条件为各个房间必须要与家中区域网路进行连接，不管是无线或有线均可而且必须同在一个IP区段内.

其余3个房间目前都规画留一个网路孔

到这里我想请教一下.我该买哪些网路相关设备.以及该如何配置线路走法.例如

从中华电信VDSL要先接出一条给mod?那其他port在接ip分享器然后才是switch(或是hub)?最后从switch接到全室的网路孔.那无线网路该怎么接?是要接到IP分享器下还是switch下.我该注意什么问题.ip分享器连接无线ap是不是会有问题?

optionA:

　　　　｜->MOD
VDSL ->
　　　　｜->IP分享器
　　　　　　　　｜-> switch-全室网路孔
　　　　　　　　｜->无线AP｜->扩大机

optionB:

　　　｜->MOD
VDSL ->
　　　　｜->IP分享器
　　　　　　　　｜-> switch-全室网路孔
　　　　　　　　　　　　｜-> 无线AP｜->扩大机

optionC: 这个方案是从中华电信VDSL接MOD及接一条线到书房给>无线IP分享器.在由无线IP分享器接回扩大机及弱电箱的switch最后才是全室网路孔(这方案我担心的是线拉太长.会不会影响到全室的网路速度?)

　　　　｜->MOD
VDSL ->
　　　　｜->无线IP分享器
　　　　　　　　｜->扩大机
　　　　　　　　｜->switch-全室网路孔

　　　　　　　　　　　　
以上大致是我的想法.或是有其他比较好的建议.希望请教各位网友.感恩.谢谢　　　　　　　　
　　　　　　　　

　　　　　　　　　　　　

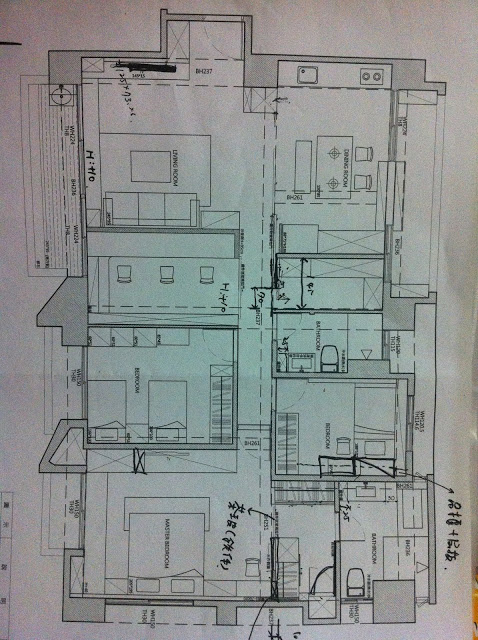

目前格局如下

作者: ezensmart 发布时间: 2013-06-05

ezensmart wrote:
各位网友:不好意思....

我投A一票。

作者: derliang 发布时间: 2013-06-05

ezensmart wrote:
各位网友:不好意思....

A方案比较好...

作者: pauljag 发布时间: 2013-06-05

不好意思，简化一下您的说明：
1.客厅需要8个网路孔
2.客厅后方为开放式书房需要5个网路孔
3.书房后上方的书柜(房子的中心位置)需要2网路孔
4.其余3个房间目前都规画留一个网路孔
---------------------------------------
所以您总共规划了18个网路孔？

作者: Hsinchu@Taiwan 发布时间: 2013-06-05

A方案和B方案好像没什么差别
网路线的话只要距离不要超过100m就没什么太大的问题

作者: Badpenguin 发布时间: 2013-06-05

Hsinchu@Taiwan wrote:
所以您总共规划了18个网路孔？
规划18个网路孔会有什么问题吗？
用个24Port Switch就可以吧？

作者: Badpenguin 发布时间: 2013-06-05

Badpenguin wrote:
规划18个网路孔会有...

18个网路孔分布在六个地方
一台24埠的怎么搞?

作者: viphone 发布时间: 2013-06-05

呵呵，还是有人看的懂我为什么这么问楼主！

这种拉线方式只会一团乱！(对了，管径还要够大喔...这么大一把线，不知道要怎么办耶)

viphone wrote:
18个网路孔分布在六...

作者: Hsinchu@Taiwan 发布时间: 2013-06-05

ezensmart wrote:
目前家中格局为4房2厅.弱电箱位置在电视柜旁边.而我目前的规画是网路线都拉cat6a.客厅需要8个网路孔(3D网路电视.蓝光3D播放器.扩大机.PS3游戏机.Xbox游戏机.笔记型电脑.MOD.appleTV)

客厅后方为开放式书房需要5个网路孔(3台PC.一台事务机.一台NAS)

书房后上方的书柜(房子的中心位置)要放置无线基地台需要2网路孔.这里因为想规划全室AirPlay播放音乐所以无线基地台需要拉一条线回到扩大机.

而AirPlay的条件为各个房间必须要与家中区域网路进行连接，不管是无线或有线均可而且必须同在一个IP区段内.

其余3个房间目前都规画留一个网路孔

VDSL -- MOD
|
-- 分享器(建议有线机种)--Switch(一般/管理功能)--各节点/AP

switch之前的所有设备都收纳在电视柜里，不要去挤弱电箱
无线分享器若摆在客厅，想全家每个角落都收得到有点困难
所以VDSL后面那台我是建议有线的机种就可以
首选机种是Routerboard，但对你来说可能太难了
所以挑选其他品牌时，要注意WMM & airplay功能是否有支援(现在找到纯有线机种很难，无线频宽有多大不重要，因为手机、平板、笔电上的无线规格不会有300Mbps以上的)
如果是我，会选Linksys，就算是中古机我也无所谓，刷了DD-WRT就吓吓叫

switch以无网管为例，电视柜只需要一台16 port gigabit的即可，客厅所列设备直接接上
switch到书房只要一条线，再接一台8 port gigabit
switch到各房间也是只要各一条线就好了，有多台设备需求就再加5 port or 8 port switch
无线环境的部份，主分享器若买了无线机种，客厅、餐厅跟书房就没有问题了
房间里可以使用旅行用的分享器(云旅机)

Airplay我是没实际玩过，如果条件是只要所有设备都在同一个区网
那没必要把扩大机接到AP上吧? (现在的扩大机可以联网?!)
一台纯AP，它的wireless interface跟RJ-45是桥接起来的
所以wireless client会拿到主分享器给的IP，自然在同一网段
扩大机也可以收在电视柜里

这样应该就解决了吧???
如果拉屎也要上网的话，还是建议不要
会便秘越来越严重

作者: viphone 发布时间: 2013-06-05

现在无线网路进步很多~~~ 除3D网路电视/打即时线上游戏要求稳定和频宽高一点....其他无线大都可以达到... 且我觉得线路越单纯机器设备越少越不会出问题

VDSL --- 好点的无线IP分享器如RT-AC66U --拉条6e线-- 到书房 8 port Giga Switch Hub
﹂ MOD

VDSL RT-AC66U 和 MOD /扩大器摆在一起就 OK

其他用无线 ................

作者: shemyang12 发布时间: 2013-06-05

我会建议楼主采用option c,理由如下：

1.固定不动的设备,建议用网路线连接比较好,尤其是对 '传送速度' 及 '反应时间' 有特别要求的设备,Ex:AirPlay的音响。
2.Cat6的规范是100公尺内穏跑1000Mbpbs没问题,您的节点到节点间了不起几十公尺,对速度根本不致照成影响,别担心。
3.此法布线简单,查修容易,功能齐备。
4.小弟家的网路就是雷同此方案,Gbe的环境+VPN,实务运行2年以上没问题。设备部份有远传070网路电话节费盒、NAS、IP-CAM、IP-PBX、IP-Phone、xBox360、DLNA媒体播放盒、网路电视盒、网路印表机、笔电、智慧型手机、平板电脑,还有AirPlay的设备(Apple TV3 及 Sapido GR-1736+USB喇叭)..等。

AirPlay 很简单,不用想得太复杂,Route不要太旧型+同网段的网路环境就行了,甚至是二地间建构的同网段VPN也是ok的。

作者: rontzong 发布时间: 2013-06-05

viphone wrote:
18个网路孔分布在六个地方
一台24埠的怎么搞?
Hsinchu@Taiwan wrote:
呵呵，还是有人看的懂我为什么这么问楼主！
这种拉线方式只会一团乱！(对了，管径还要够大喔...这么大一把线，不知道要怎么办耶)
刚看到18个网路port就想到24port switch可以用，没多想其他的
不过仔细想应该是可以才对
假设switch放在电视柜
客厅8个网路线当然就直接接到Switch上
剩下10条有必要一定要走同一个塑胶管吗？

不知道直接拉很多条网路线到电视柜接Switch较省钱
还是各个房间只拉一条网路线到电视柜，然后各个房间都要准备一台Switch省钱？
(两个方式好像价钱差不多

)

另外想请问现在有哪一台IP分享器可以支援到100M/40M，甚至100M/100M的？(一般家用的，不要太贵的)
爬文看ASUS RT-N16好像开QoS就没办法，而且还必须刷韧体
因为现在不像年轻时那样喜欢东试西试的，只希望东西买来该设定的设一设就可以用的较好

=========
我家是各个房间加客厅各一个网路孔，一共有六个port
也是通通拉到玄关旁的鞋柜，中华电信的数据机、IP分享器或Switch也都放在里面

作者: Badpenguin 发布时间: 2013-06-05

Badpenguin wrote:
刚看到18个网路po...

我也是看到你回覆的作法直接回覆的，没有多想
楼主的平面图可以看出一定会作室内装潢
装潢分结构性(实用)跟包覆性(美观)两种
结构性多半跟收纳有关
包覆性的就用来修饰掉风水中不好的地方，这种装潢也不会做的太厚，不然会造成压迫
所以背后的空间适合走线吗? 这点就有问题
万一楼主为了省管路空间买了扁线，那就GG了

另外，各节点的资讯接口应该是做在墙上的，有几个接口就有几条线
自然就会走砖墙内的管路
那管子有多大? 大男人的大拇指就可以堵住了
书房的部份照他原规划要七条线，这样塞不进去吧
除非他买预售屋刚好在客变阶段，才可能改管路
电视柜的设备更多，但可以不走管路
弱电就在旁边，线路可以用装潢盖起来

===========================
你家的网路从弱电到各节点都只有一条线而已
跟楼主的状况有差异

===========================
100M NAT的设备01上有讨论

我没用到这么好，所以只能提供你别人的讨论串

===========================
如果我是楼主
我的电脑在哪，我的设备就摆哪
纯是为了维护的方便性
不过这点需要管路能配合，或是在拉线路前就要规划好，跟水电讲怎么走线
16 port switch也不见得就要买19"的
也有短版的设备可以选择

作者: viphone 发布时间: 2013-06-06

viphone wrote:
另外，各节点的资讯接口应该是做在墙上的，有几个接口就有几条线
自然就会走砖墙内的管路
那管子有多大? 大男人的大拇指就可以堵住了
书房的部份照他原规划要七条线，这样塞不进去吧
除非他买预售屋刚好在客变阶段，才可能改管路
因为我家买的是大约十几年的中古屋
因此包括水、电全部都重拉(打墙埋塑胶管走线)，所以我才会想说应该不至於塞不进
一根塞不进可以两根嘛
