9dBi高增益天线 华硕RT-N12HP无线路由器试用

为了增加无线路由器的讯号强度，不少人会选择以另外加装高增益的天线来加强无线讯号。於是针对这类使用者的需求，华硕所推出的一款RT-N12HP无线路由器，则是直接在配件内提供了两根9dBi规格的超长天线，让使用者可以省去另外添购天线的麻烦。而这次小编也特别借来了这款具备超长天线的RT-N12HP来试用一番，顺便了解一下加装两根9dB天线之后的实际传输表现，试用之前，还是先来看一下这款路由器的外观开箱以及硬体规格吧！

外观开箱与拆解介绍

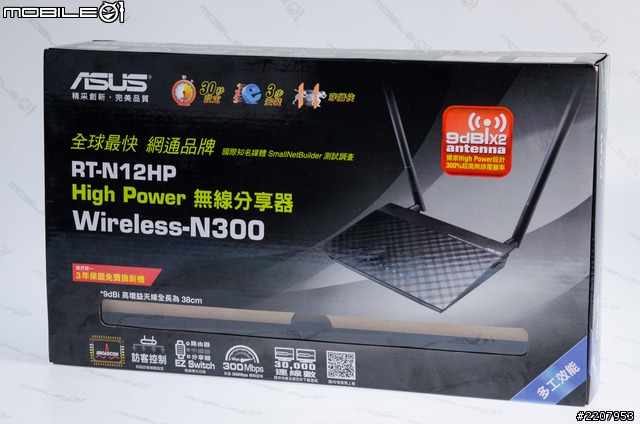

在外盒的正面便可直接看到这款路由器所提供的两根规格为9dBi无线讯号天线，长度约为38公分。


背面的图示则是在说明高感度的天线对於讯号强度的影像以及硬体规格和内建韧体的功能说明。

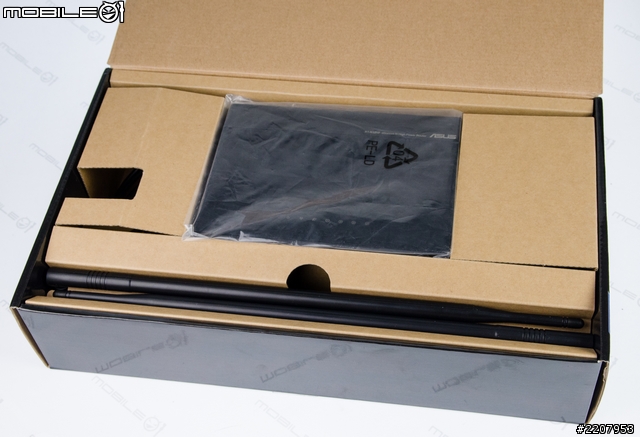

虽然产品的外盒很大一箱，但实际打开外盒上盖看到RT-N12HP的主体后，体积比想像中要小得多，机身宽度大概只有天线的一半长。

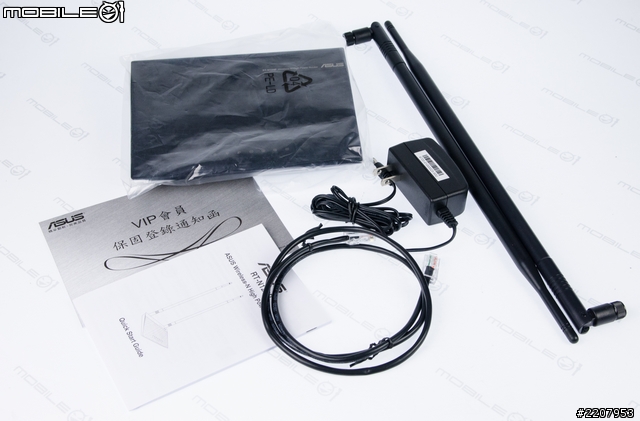

内包装除了路由器主体以及两根天线之外，还有提供一个变压器、网路线以及纸本的快速安装说明与保固通知函。

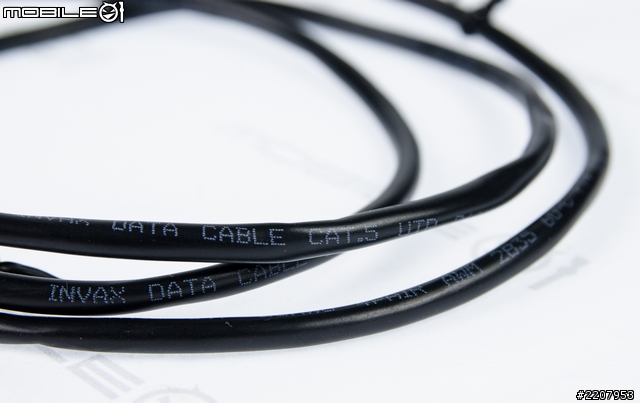

其中提供的网路线材是CAT.5规格。

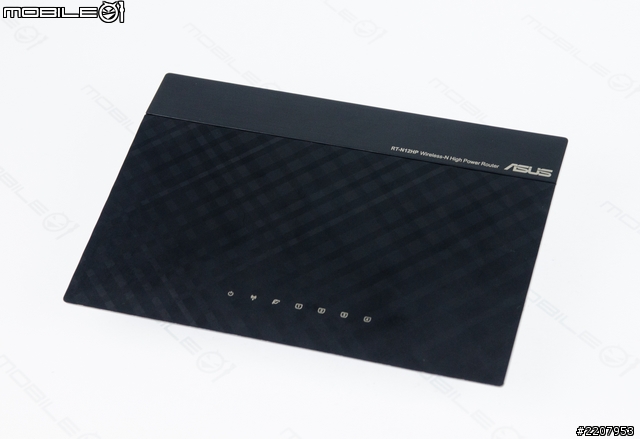

相信看到款路由器的外型时，应该会有不少人觉得眼熟，因为外壳与华硕先前所推出的几款路由器产品一样，都是采用了黑色格纹的设计。

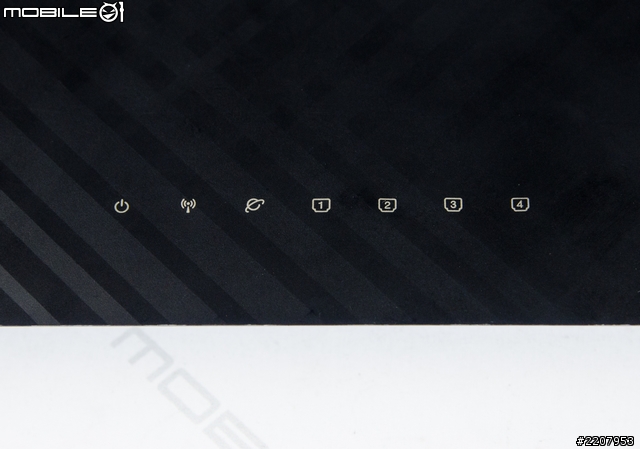

在外壳上方也设计了电源、无线讯号、网路连结以及各组LAN埠的指示灯号。

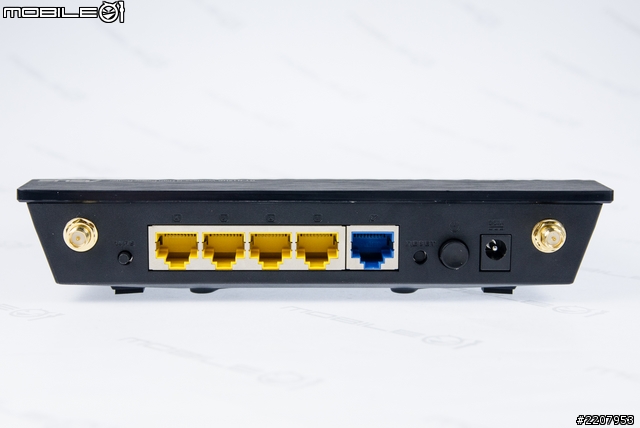

从后方的连接埠位置便能得知这款路由器是采用双天线的设计，最高可达到300Mbps的无线传输速率。有线规格的部分则是提供传输频宽皆为10/100Mbps的4组LAN埠以及1组WAN埠。另外，后方也有提供了一个WPS功能的快捷按键，让使用者可以快速进行无线网路的连结。

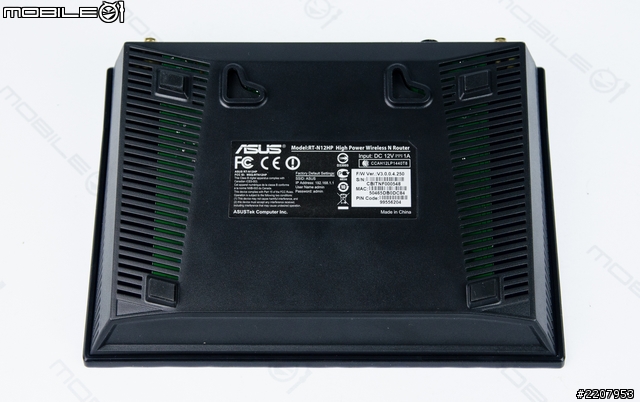

路由器的背盖除了设置四个橡胶防滑垫让使用者平放使用之外，亦有提供两个壁挂孔，可以将路由器挂在墙壁上。而背盖的两边也都设置了栅栏式的散热孔。

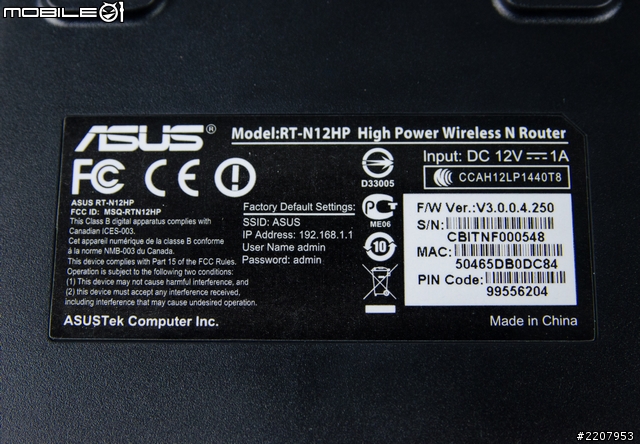

在背后的贴纸上除了标示安规认证以及型号规格之外，亦有标示韧体预设的登入资讯。

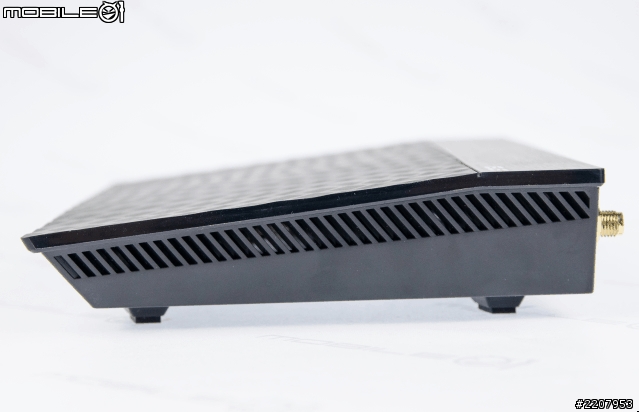

机身的两边也都是采用栅栏式的孔洞设计，让路由器有更好的散热效果。

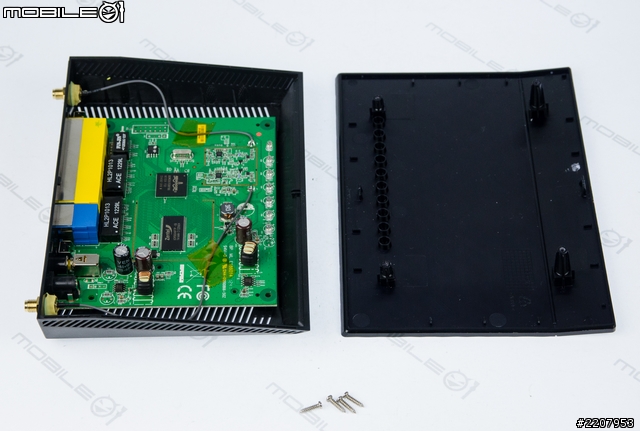

因为这款路由器拆解的方式并不难，只要起出藏在脚垫里的四个螺丝就可以打开外盖。不过，为了日后的保固服务，还是不建议使用者自己拆开。

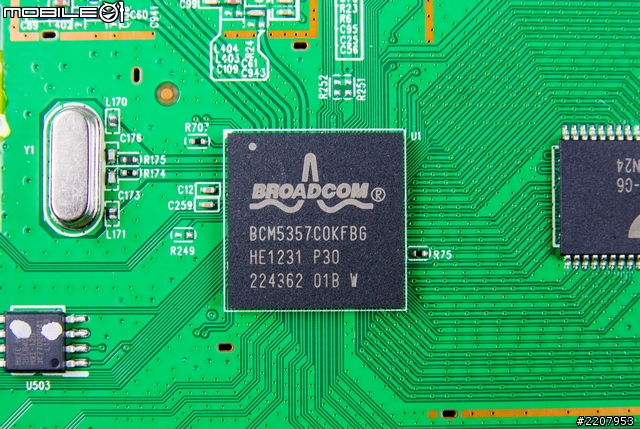

电路板上有两个主要晶片，其中一个则是由BROADCOM推出的BCM5357处理器。

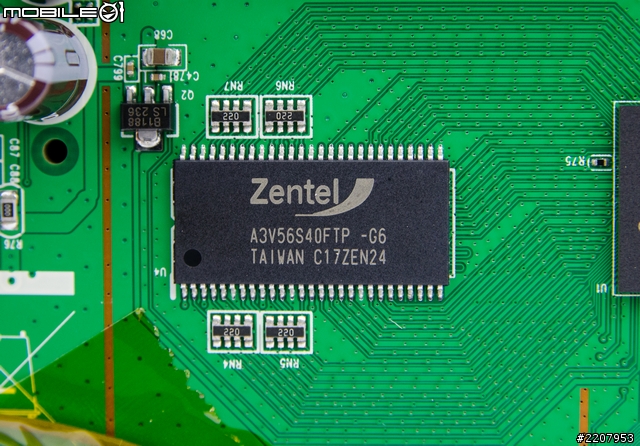

另一个晶片则是由Zentel力积电子所推出的A3V56S40FTP记忆体颗粒，容量为256Mbit。

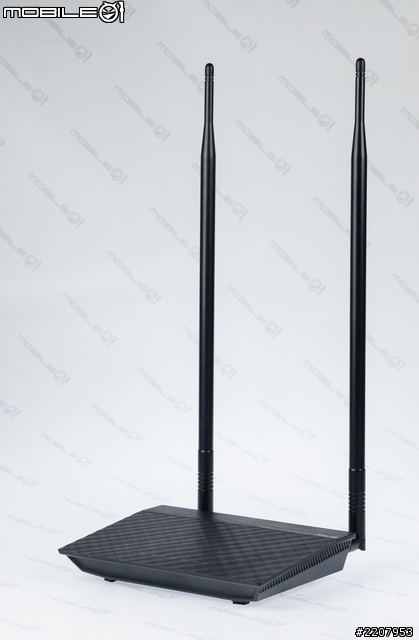

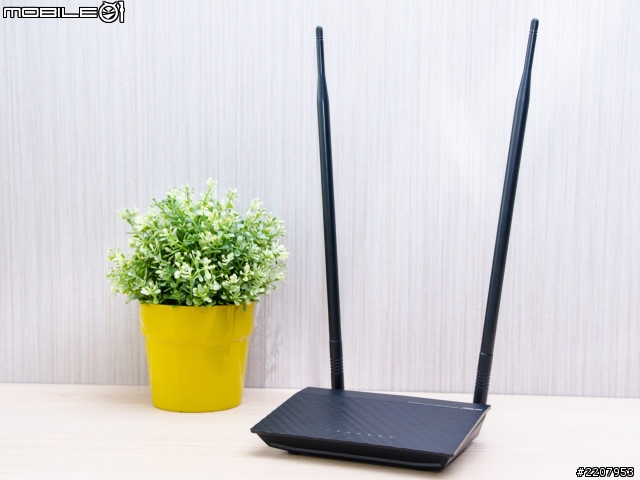

接著就实际装上天线来进行试用吧！安装了天线之后，机身看起来更小。

韧体操作介面

网路设定精灵

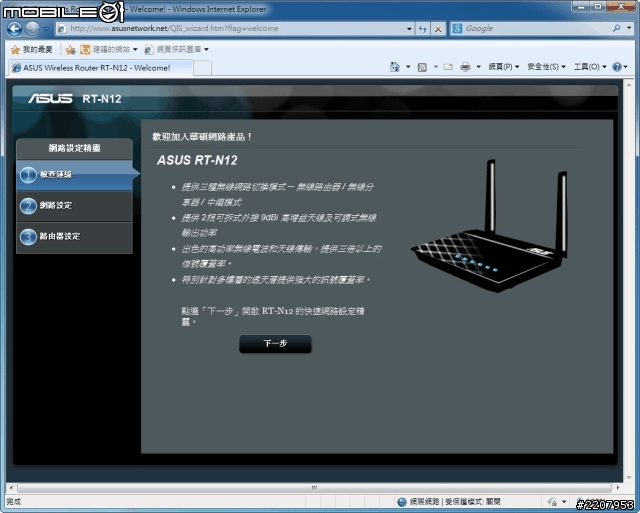

这款路由器的特色除了是提供两根9dBi天线之外，另外也有特别强调快速设定韧体的设计。当确定电脑用网路线或是无线连结的方式连结路由器后，只要开启网页浏览器就可以直接进入设定画面，不用再特别输入特定的IP位址或登入资讯。而第一次使用时，会先进入网路设定精灵的画面，接著便会以阶段性的步骤帮助使用者快速完成韧体无线网路的基本设定。

一般设定

网路地图

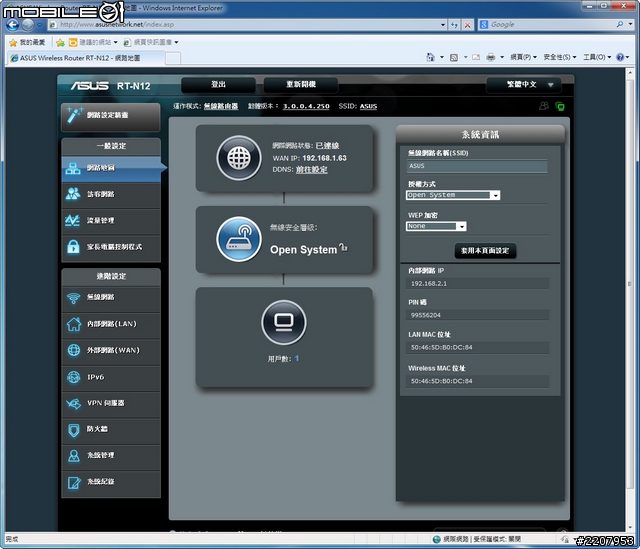

若是有需要更进一步的功能设定，之后便可以进入韧体的主画面来操作。韧体内的设定主要分为一般以及进阶两部分。在一般设定中则是包含了网路地图、访客网路、流量管理以及家长电脑控制程式等四项功能。其中的网路地图页面则可以直接看到目前网际网路的连线状况、无线网路的安全层级以及连结到这台路由器的装置数量，当使用者接点选三个项目其中的一个图示时，画面的右侧就会显示更详细的资料以及快速设定。当点选第一个网际网路状态图示时，画面右侧除了可以查看网路连线类型、DNS以及闸道之类的资讯之外，也设置了一个开关，可以直接开启或关闭对外网路连线。点选无线安全层级图示时，在画面右侧也可以直接设定无线网路的名称以及加密方式。至於点选用户数图示时，右侧画面则会出现目前连结到路由器的装置名称与IP位置，若是这时有发现不明的装置连结，便可以按下名称后面的减号图示来剔除不明装置的连线。


访客网路

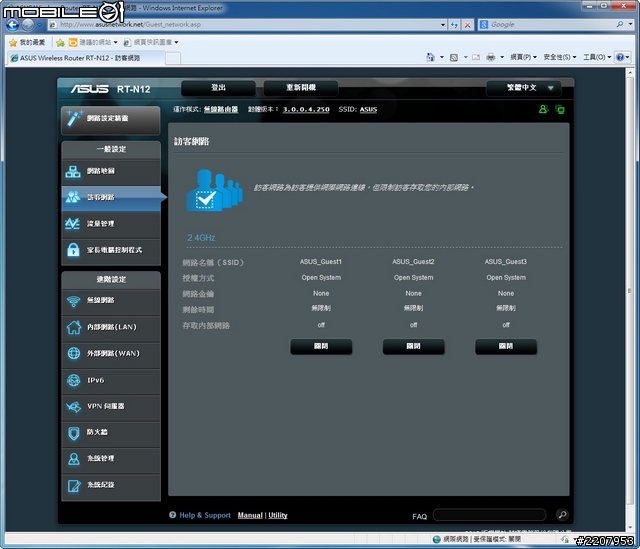

访客网路的功能其实就是可以针对不同的网路使用者来增设三个不同名称的无线网路，并且具有限制存取内部网路的功能。


流量管理

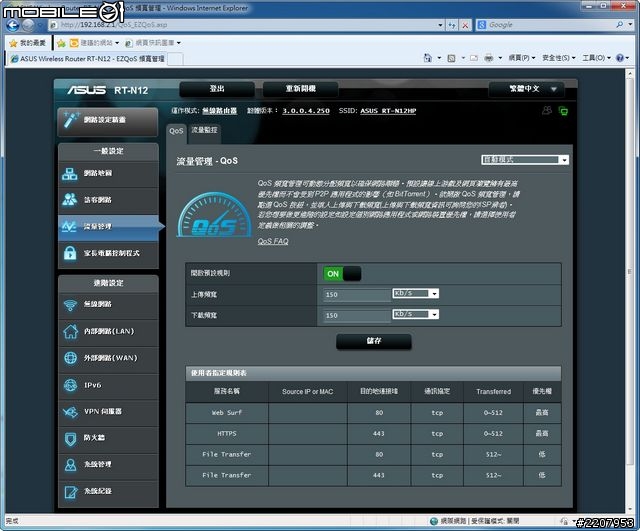

RTN12-HP的韧体内也提供了流量管理的功能，当以自动模式使用时，则只需要调整上下载的频宽设定即可。

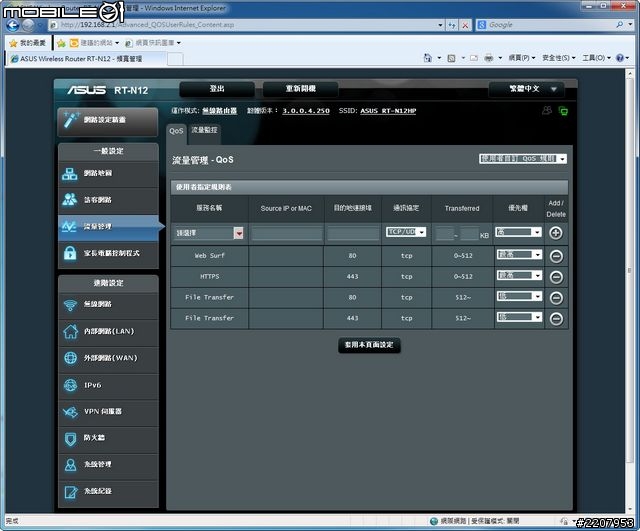

若是要进一步针对特定的IP位址、连结装置或是软体来控管流量的话，则可以开启自定QoS规则的模式来设定。

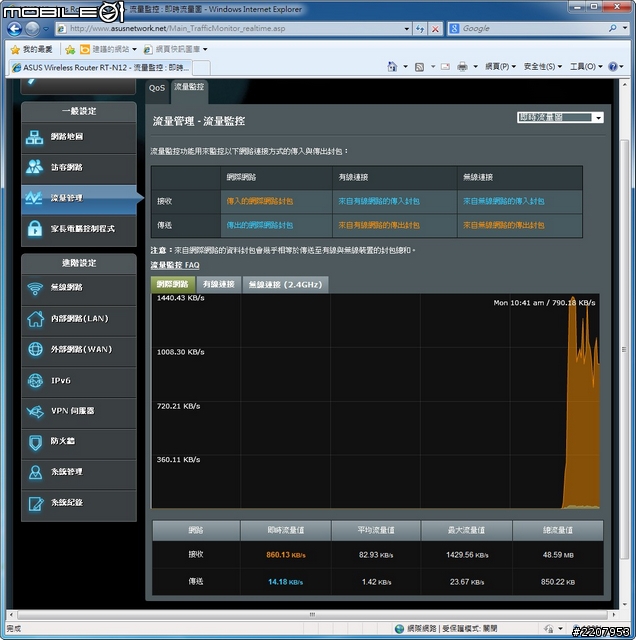

流量管理功能中也有提供一个流量监控的页面，可以查看网际网路、有线连结以及无线连结的流量状况，并能以即时、过去24小时内或是单日的时间模式来监看网路流量状况。


家长电脑控制程式

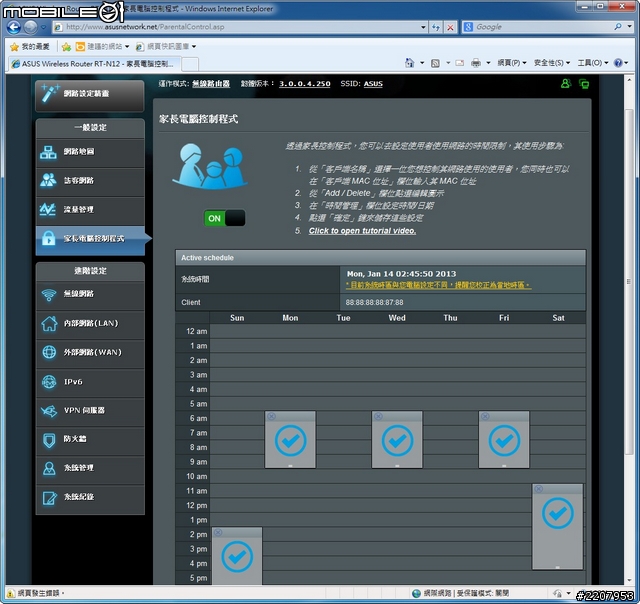

一般设定的最后一个功能则是提供了一个家长电脑控制程式，主要作用就是可以针对不同的IP或是装置MAC位址来设定该装置或位址的网路可用时间。

进阶设定

无线网路

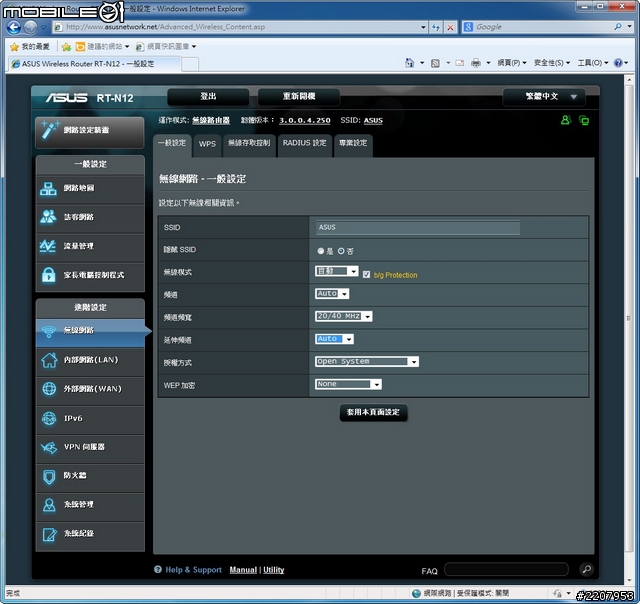

在进阶设定中的第一个功能选项则是无线网路的设定，在页面内则包含了一般设定、、WPS、无线存取控制、RADIUS设定以及专业设定等分页。这边的一般设定页面主要是可让使用者自行修改无线网路名称、连线频道以及安全性设定。

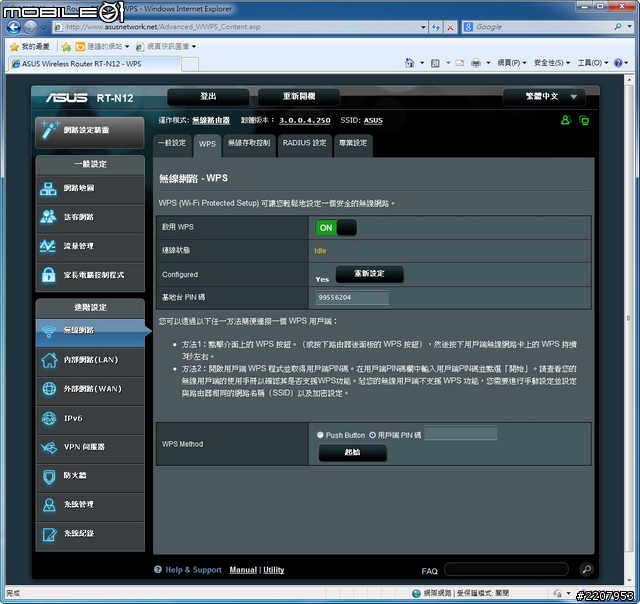

若是要使用WPS功能让装置快速连结的话，则可以在这个页面内开启WPS功能。

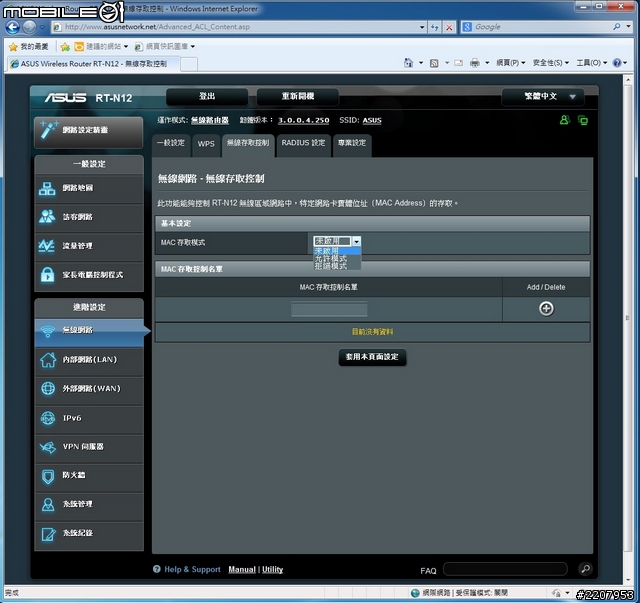

而在无线存取控制页面中，主要功能则是可让使用者透过MAC位址的设定来控制其它装置的存取。

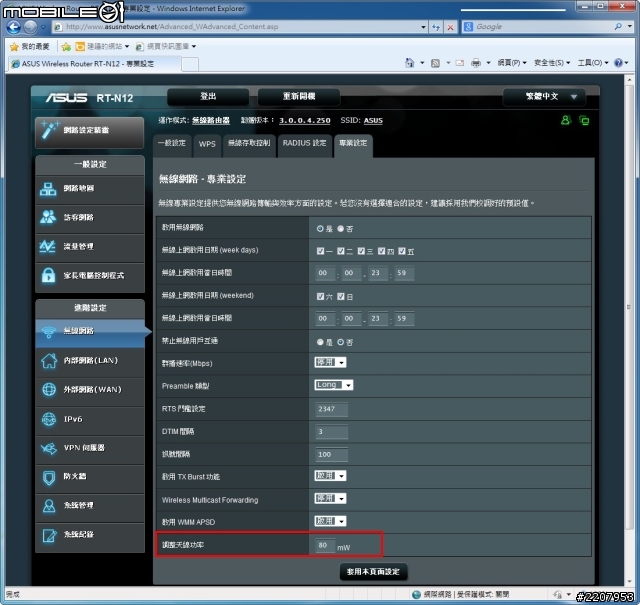

在专业设定页面中除了可以设定无线网路启用的时间之外，最底下还有一个调整天线功率的选项。不过这一版的韧体似乎限制天线功率的数值，与官方确认后，之后先版的韧体则会将最高功率限制在NCC规范的200mW。


内部网路

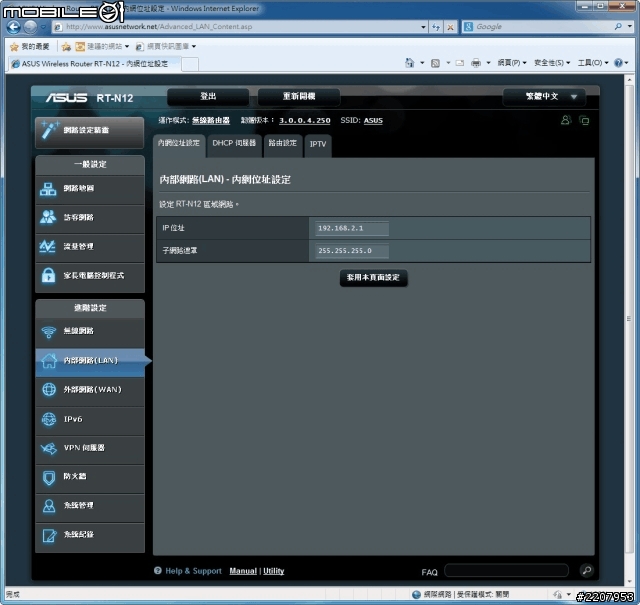

内部网路的功能页中则是提供了内网位址设定、DHCP伺服器、路由设定以及IPTV等功能页面。


外部网路

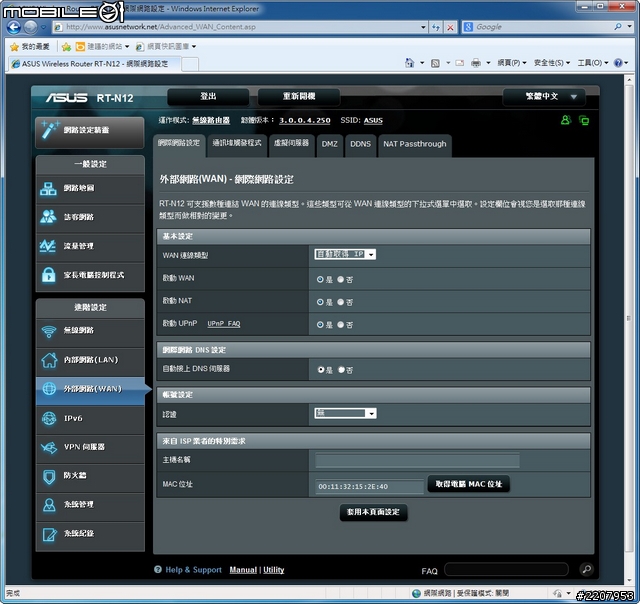

外部网路页面内则有网际网路设定、通讯埠触发程式、虚拟伺服器、DMZ、DDNS以及NAT Passthrough等功能设定的分页。

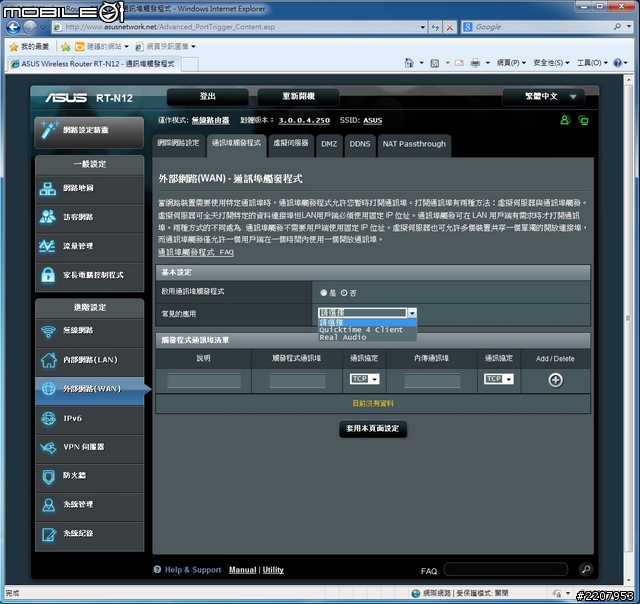

通讯埠触发程式内已经预设了Quicktime 4 Client以及Real Audio两种常见应用的选项。

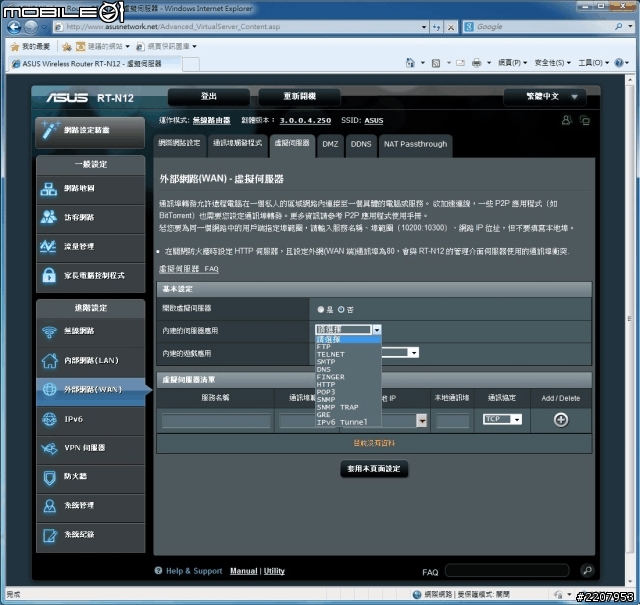

虚拟伺服器的基本设定内也已经预设了一些常见的伺服器或是游戏应用选项。

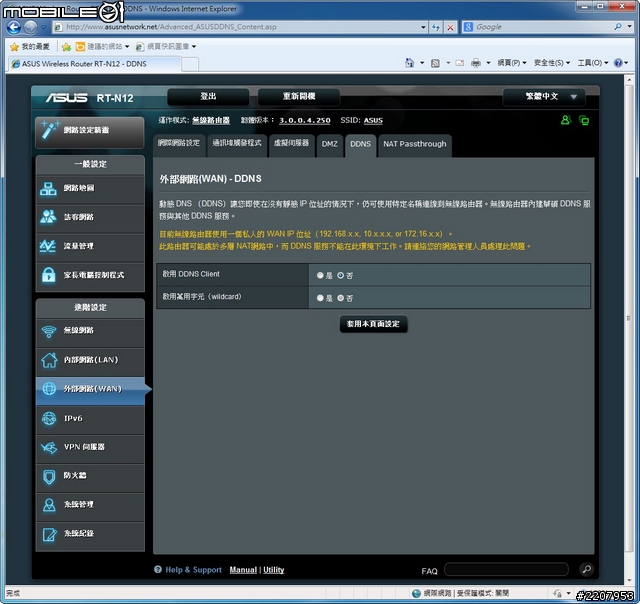

外部网路选项所提供的DDNS服务，主要是可以让使用者申请一个华硕提供的网域名称，之后只要输入这个网域名称，就能够用其它电脑远端连结到这款路由器。不过，要使用DDNS的话，前提是路由器若的区域网路的IP位址。


IPv6

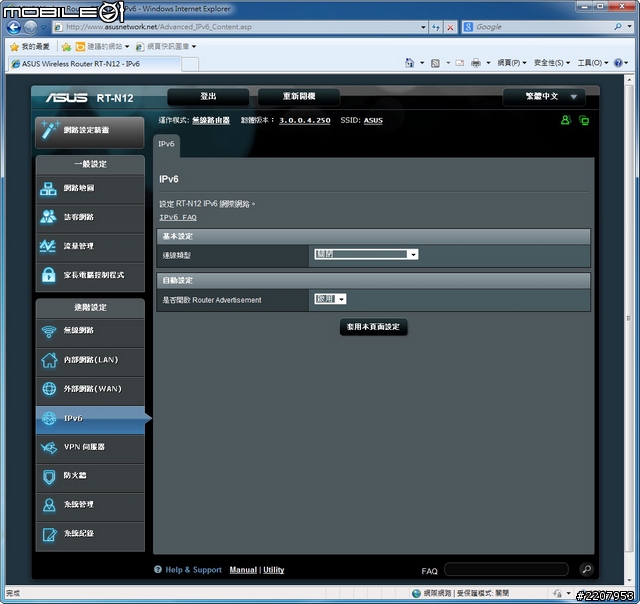

这款RT-N12HP亦可支援IPv6 的连线方式。


VPN伺服器

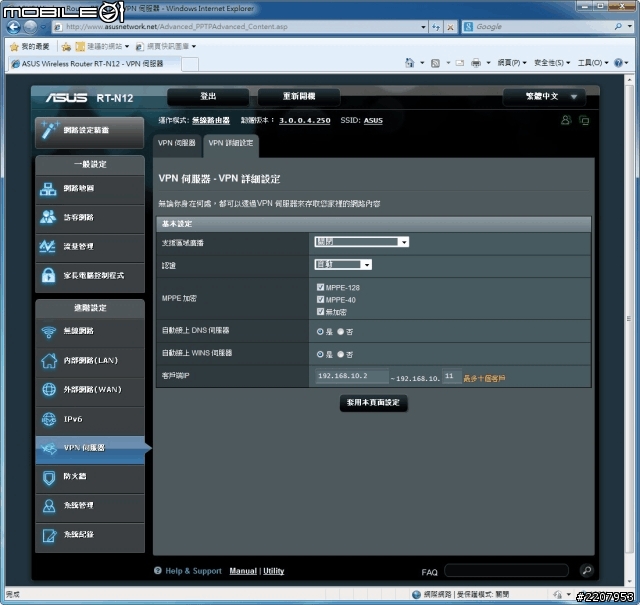

进阶设定中所提供的VPN伺服器功能，主要是可以让使用者在远端透过家中的路由器来上网，对经常跑中国大陆出差的使用者来说，应该颇为实用。


防火墙

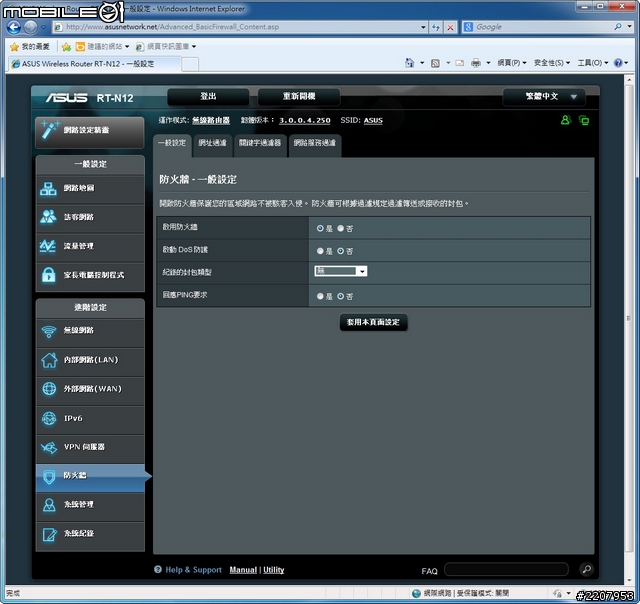

防火墙的功能页面内的一般设定中，则有DoS防护、从网际网路设定RT-AC66U以及回应PING要求等功能的支援。

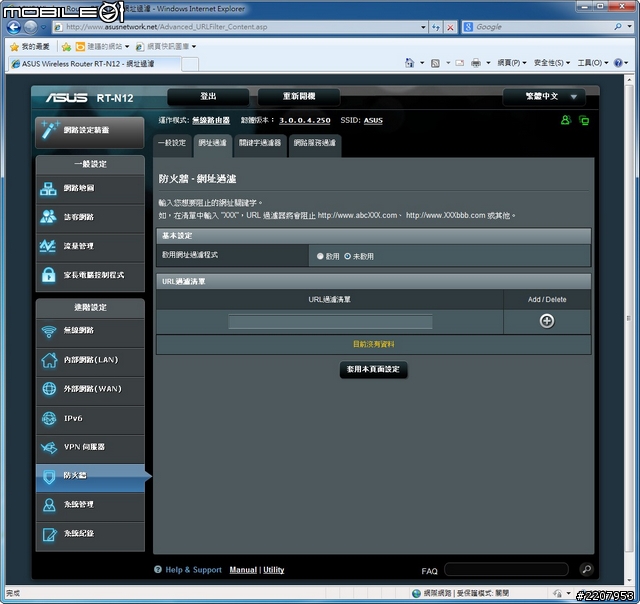

网址过滤页面可以让使用者直接输入网址来过滤不想浏览的网站。

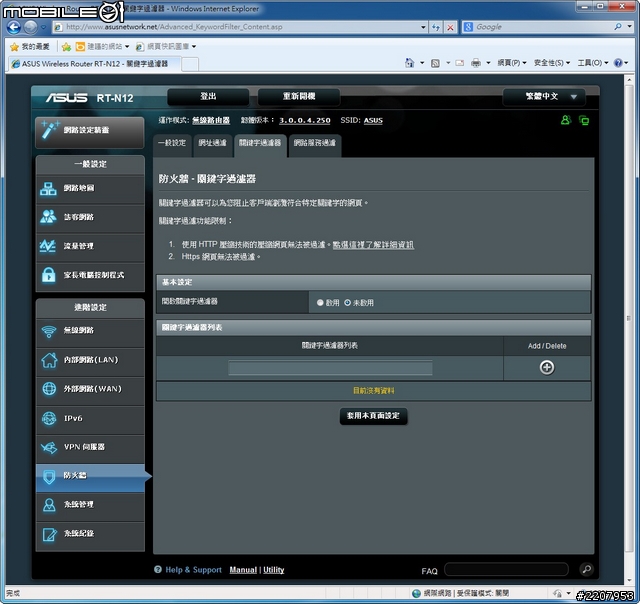

关键字过滤器功能中，可以让使用者自订一些想要禁止的关键字，之后便能封锁具有这些关键字的网站。

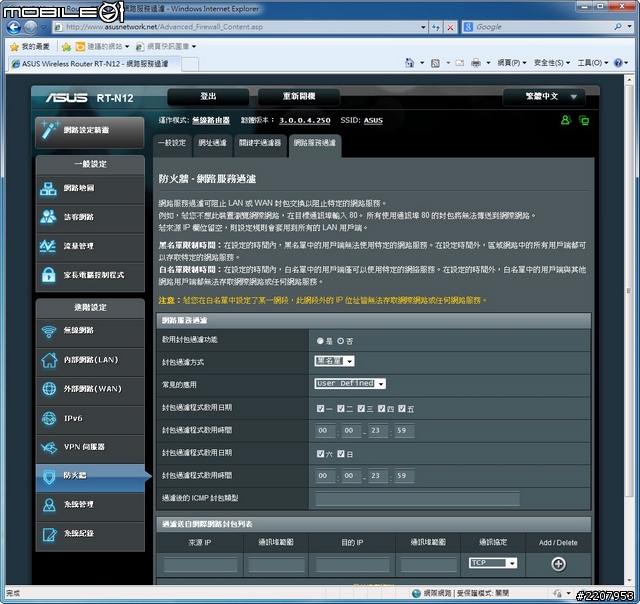

网路服务过滤功能则可以直接设定来源IP位址来封锁指定通讯埠的封包交换。


系统管理

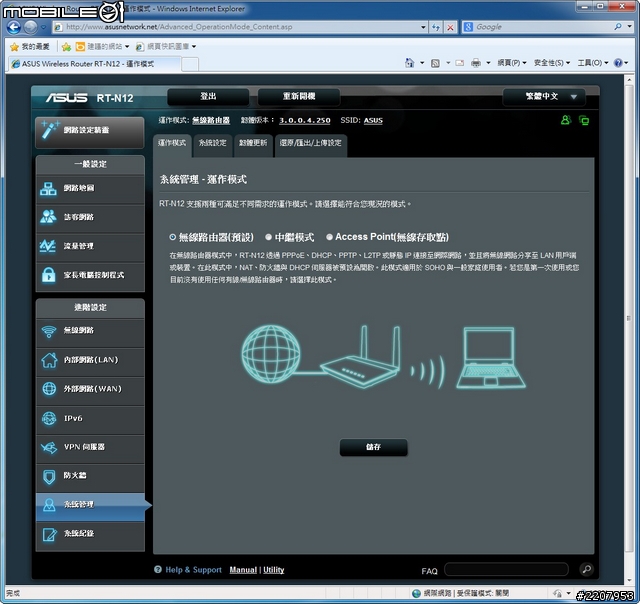

在系统管理页面中主要有运作模式、系统设定、韧体更新以及还原/汇出/上传设定等功能。在第一个运作模式中，则提供了无线路由器、中继模式以及无线存取点三种不同的使用模式，可依照需求自行切换。

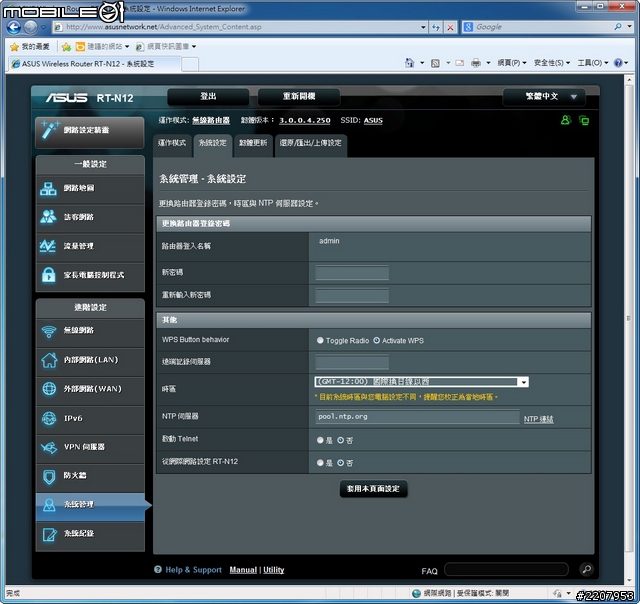

系统设定页则是用来设定路由器的页面登入密码或是时间之类的资讯。

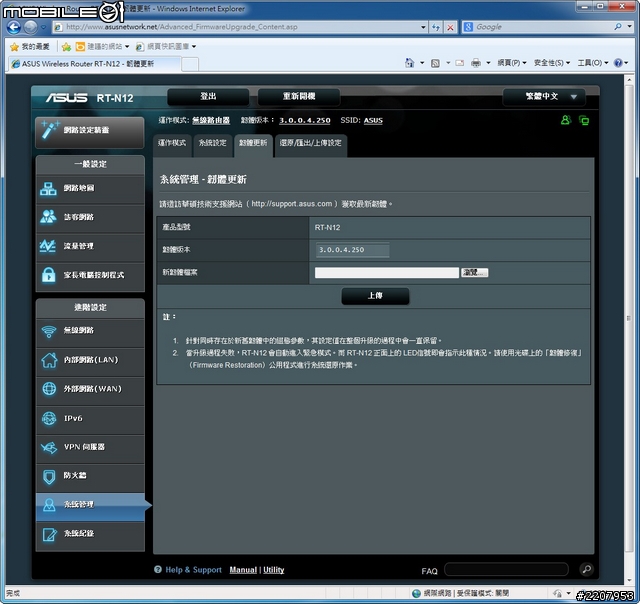

若需要更新韧体时，必须先到官方网站查看有无新版韧体，再到这个页面中上传更新档。

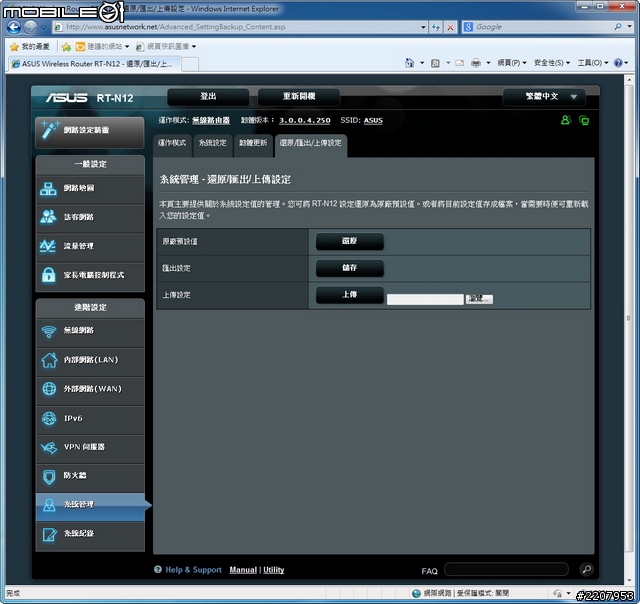

还原/汇出/上传设定页面，除了可以将所有设定还原为出厂预设值之外，亦可汇出设定，之后若是路由器韧体重置的话，则可以上传已经储存的设定档来恢复自订的各项设定。


系统记录

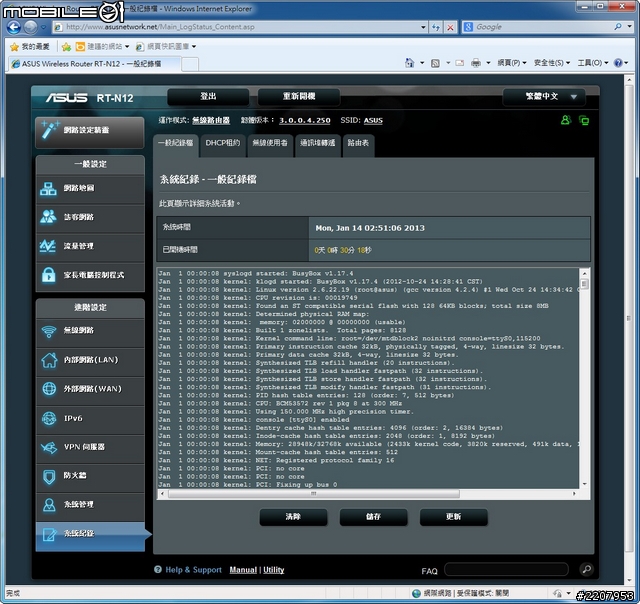

系统记录页面主要是可以查看一般记录档、DHCP租约、无线使用者、通讯埠转递以及路由表等功能的连线纪录与使用状况。

实际测试

测试说明

这次的测试的目的主要是要瞭解这款RT-N12HP在不同的距离与楼层时，无线网路讯号强度以及传输效能表现。其中讯号强度的测试则是使用WiFi Inspector软体，传输效能则是使用iperf软体。另外，因为这款路由器有支援天线功率调整，所以这次的测试也会顺便比较一下在预设的80mW以及调整到500mW的差异。不过，因为装置的硬体规格以及周遭其它讯号的干扰都会影响到无线网路的实际效能表现，所以底下也附上这次测试所使用的桌机零组件以及笔记型电脑型号给网友们做个参考。

桌机
处理器：Intel Core i7-3770K
主机坂：华硕 MAXIMUS V GENE
主机板内建的网路晶片：Intel
硬碟机：博帝 PYRO II 240GB固态硬碟
记忆体：金士顿DDR3-1600 4GBx2

笔记型电脑
型号：华硕G75V
内建无线网路卡：Atheros AR9485WB-EG
===============================================================================

天线功率设定为80mW时

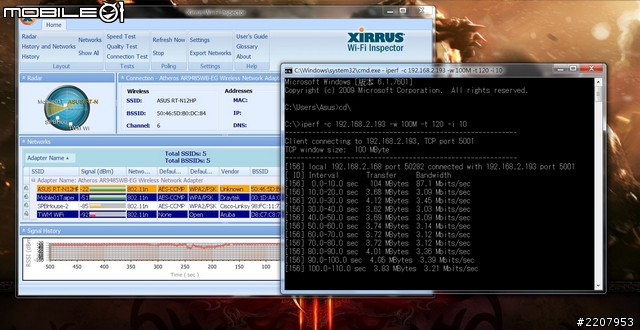

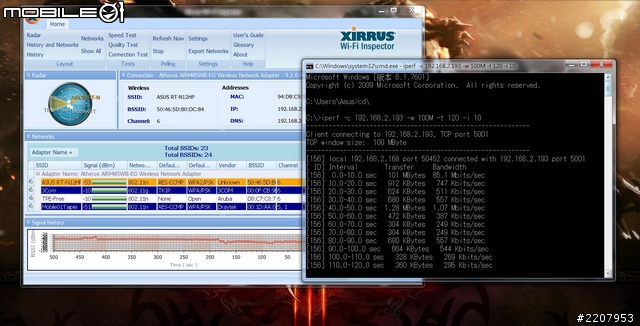

距离路由器大约1公尺的位置，讯号强度约为-22dBm，传输速度表现大约在3~3.5Mb/s之间。

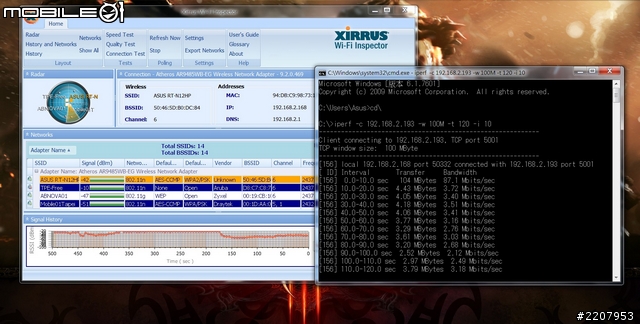

距离路由器大约4~5公尺的位置，中间有玻璃墙隔阂时，讯号强度大约为-42dBm，传输表现大约为2~3.8Mb/s之间。


接著到与路由器直线距离约10公尺，且中间隔有水泥墙、电梯与铁门的9F楼梯间测试时，讯号强度大约为-53dbM，传输表现大约在249Kb/s~1Mb/s之间。

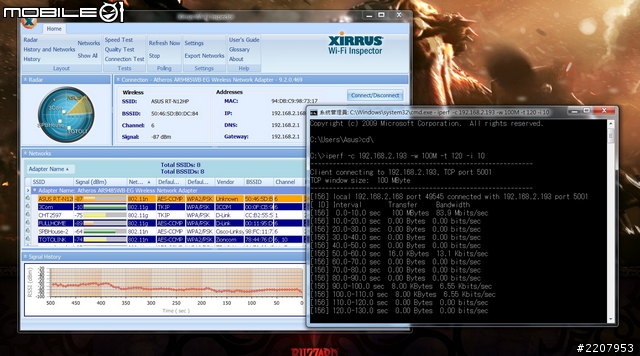

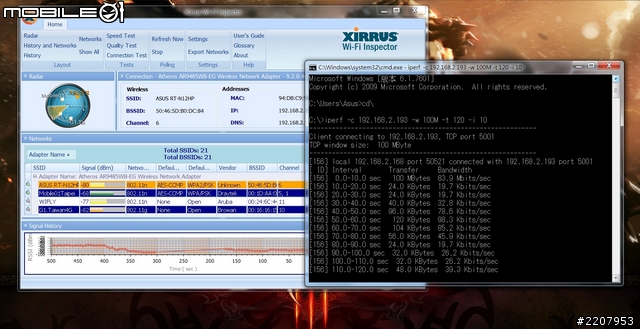

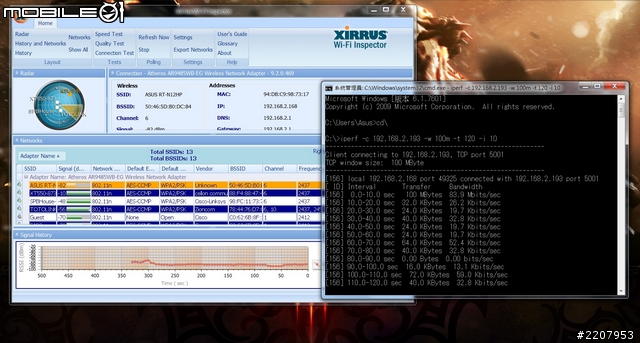

往上走一层到顶楼的楼梯间测试时，讯号强度大约为-80dBm，传输表现大约在19.7~98.3Kb/s之间。

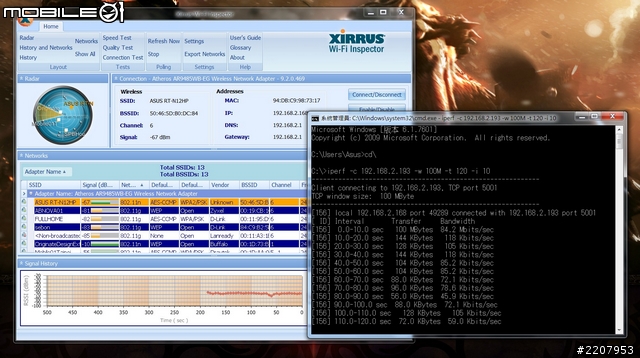

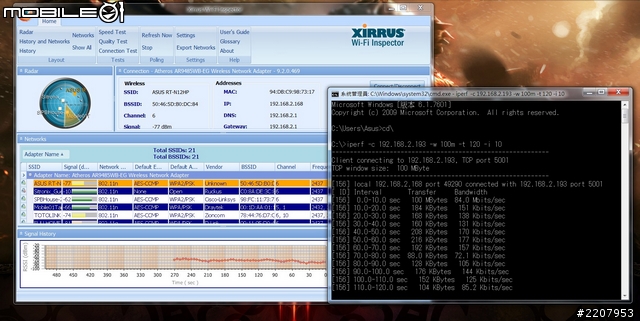

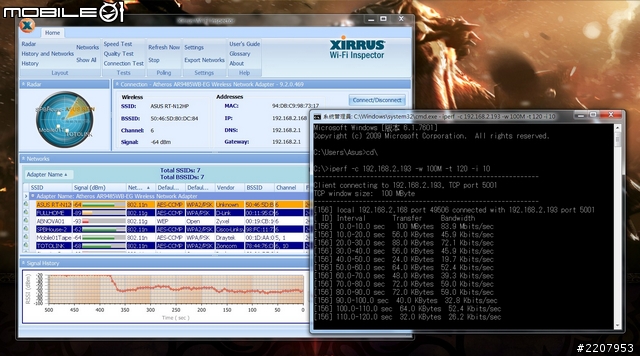

而往下走一层到8F楼梯间测试时，讯号强度大约为-74dBm，传输表现大约在72.1~180Kb/s之间。

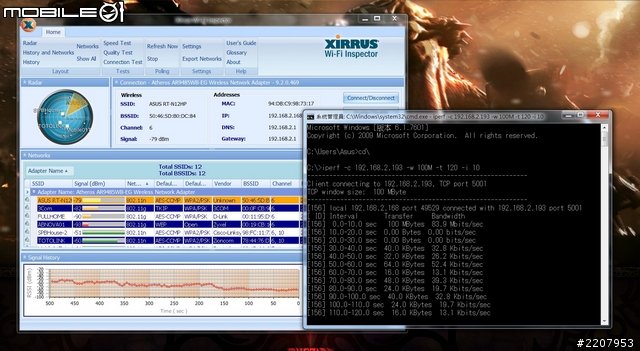

再往下一层到7F楼梯间测试时，讯号强度大约为-82dBm，传输表现大约在0~60Kb/s之间。


天线功率设定为500mW时

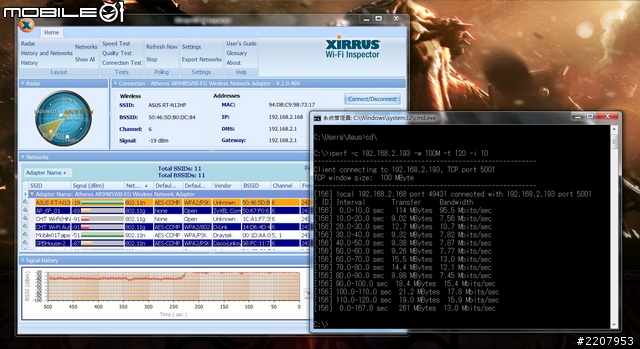

距离路由器大约1公尺的位置，讯号强度约为-19dBm，传输速度表现大约在7.5~18Mb/s之间。

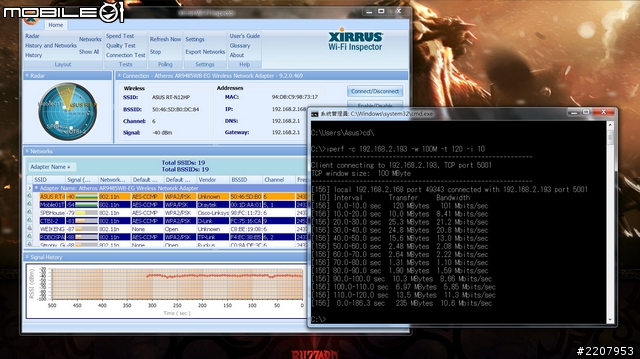

距离路由器大约4~5公尺的位置，中间有玻璃墙隔阂时，讯号强度大约为-40dBm，传输表现大约为1~21Mb/s之间。


接著到与路由器直线距离约10公尺，且中间隔有水泥墙、电梯与铁门的9F楼梯间测试时，讯号强度大约为-55dbM，传输表现大约在20Kb/s~3.5Mb/s之间。


往上走一层到顶楼的楼梯间测试时，讯号强度大约为-64dBm，传输表现大约在20~60Kb/s之间。


而往下走一层到7F楼梯间测试时，讯号强度大约为-79dBm，传输表现大约在0~52Kb/s之间。


再往下一层到7F楼梯间测试时，讯号强度大约为-82dBm，传输表现大约在0~60Kb/s之间。


往下再走一层到6F楼梯间测试时，讯号强度大约为-87dBm，传输表现大约在0~13Kb/s之间。

测试总结

实际测试之后，预设状况下，上下两层楼的范围都还能够收得到网路讯号，穿透力方面确实具有不错的表现。而进一步提升天线功率后，能够收到讯号的范围也多增加了一个楼层。不过，在功率增加时，传输效能虽然有提升，但是似乎没有像预设状况下来得稳定，数据跳动幅度颇大。整体而言，以这样的价位来看，这款无线路由器韧体介面所提供的功能其实算是相当齐全，而且穿透力表现也算不错，再加上近来华硕主打三年换新的保固方式，对於透天厝或是大坪数之类的使用环境，这款路由器确实是很吸引人。

=================================================================================

补充测试

感谢大家的指正与批评，小编重新测试了一下，在硬体设定方面，则是将天线调整到官方规格的200mW。而软体部分，则是关闭了WiFi Inspector软体，仅针对iperf软体进行测试。以下是重新测试后的数据截图，给大家做个参考。

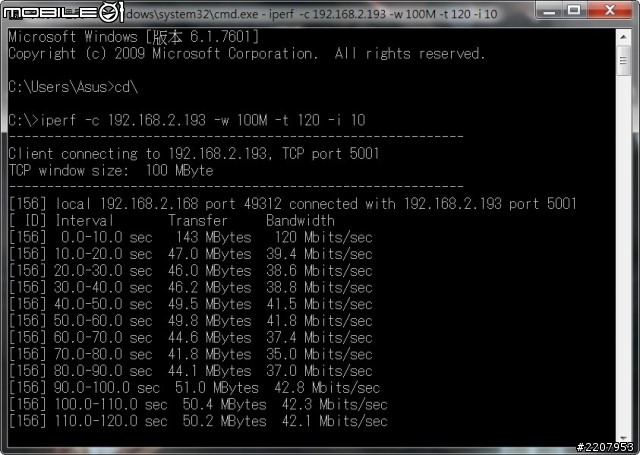

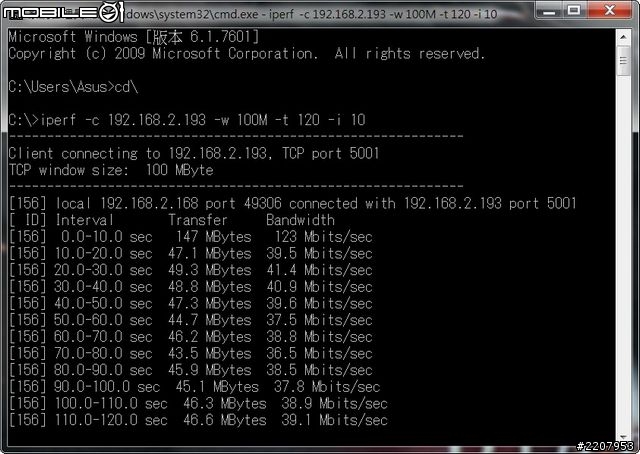

距离路由器大约1公尺的位置，传输速度表现大约在37~42Mb/s之间。


距离路由器大约4~5公尺的位置，中间有玻璃墙隔阂时，传输表现大约为35~43Mb/s之间。

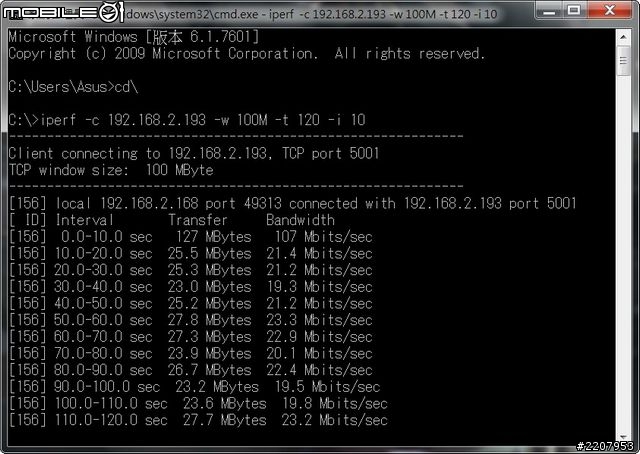

接著到与路由器直线距离约10公尺，且中间隔有水泥墙、电梯与铁门的9F楼梯间测试时，传输表现大约在19~24Mb/s之间。

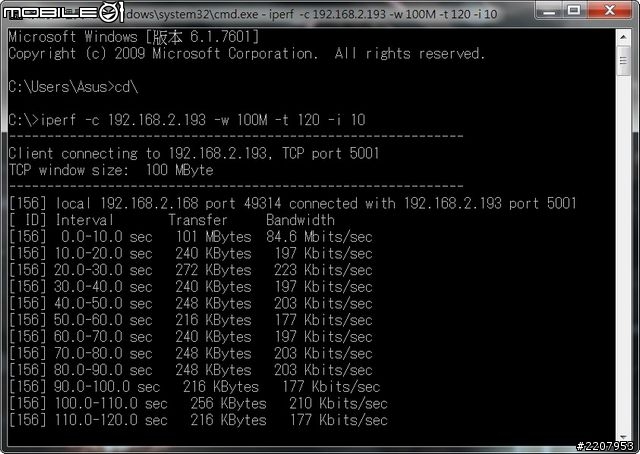

往上走一层到顶楼的楼梯间测试时，传输表现大约在170~230Kb/s之间。

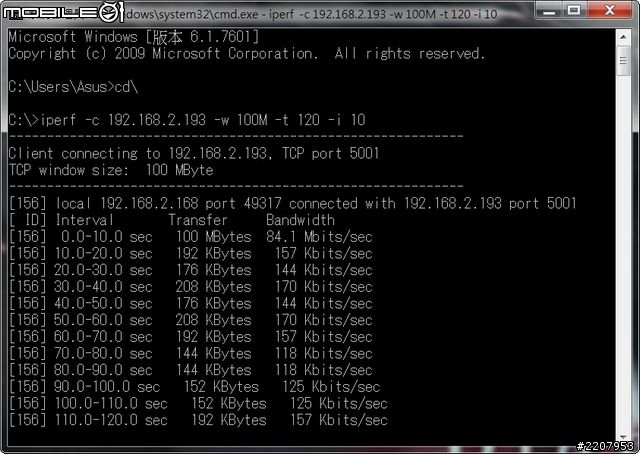

而往下走一层到8F楼梯间测试时，传输表现大约在118~170Kb/s之间。


关闭WiFi Inspector软体之后，传输速度确实稳定了许多，先前造成传输数据误差甚大还请大家见谅。

dennis.F wrote:
另一个晶片则是由Zentel力积电子所推出的A3V56S40FTP记忆体颗粒，容量为256Mbit。
...

记忆体 32mb 好像还是少了那么一点 !!

dennis.F wrote:
距离路由器大约1公尺的位置，讯号强度约为-22dBm，传输速度表现大约在3~3.5Mb/s之间。

没人觉得这次的测试数据低的夸张吗?

买来 华硕RT-N12HP无线路由器 己经一个多月, 无线连接一直不稳, 会断线, 有时连不上.
改过 最新韧体, SSID 加密方式, 密码长度,..... 无解!

华硕 0800 客服要我到华硕皇家club ,华硕皇家club要我打 0800客服.....无语中

好奇的是网路上多是好评, 难道大家都没遇到问题吗?

还是只有我买到机王????

7654099 wrote:
买来 华硕RT-N1...

我的也是
wifi会连不上
隔天就好了
问客服也是叫我送皇家
无解ing

我是遇到开机约15～20天之后，Internet网路就不能连了。并没有操他，也没热当，进入管理程式都可以，手动重新连线也可成功取得internet IP，就是连不到internet(但是可以ping到google或奇摩等网站)。
最后都只能选择「重新开机」，开完之后就恢复可以使用。
是否也印证之前大家讨论华硕的韧体使用一阵子后会渐渐的无法使用的状况（是记忆体满了吗？？？）！！！

dennis.F wrote:
为了增加无线路由器的...

调整天线功率的选项是自己输入，但原厂英文说明书有写
输入最高的数值是200，这边输入500会有作用吗?

这台收讯也太糟糕了吧?
我边有三台无线AP 大概都1000左右的价位
隔一层楼大概都还有20M~50M

dennis.F wrote:
为了增加无线路由器的...

有...有小强！
不，是大强，超大的！

1tac wrote:
没人觉得这次的测试数...

低到很像在测54G的感觉

我感觉像在测11b也....>.<
dennis.F wrote:
为了增加无线路由器的...

连线速度上上下下, 非常不稳. 有蕃茄吃吗

昨天刚买，跨楼层做中继效果不错目前没还没问题，直接做分享器跨楼就没什么太大的效果了…
楼主写到可以透过无线连线进入192.168.1.1管理，但是我一直连不进去？ 看了官网的说明是说只能透过网路线连结登入…

james5438 wrote:
昨天刚买，跨楼层做中继效果不错目前没还没问题，直接做分享器跨楼就没什么太大的效果了…
楼主写到可以透过无线连线进入192.168.1.1管理，但是我一直连不进去？ 看了官网的说明是说只能透过网路线连结登入…
我都是透过无线连进去管理介面，只要你拿得到AP给的DHCP IP就可以了！

我觉得应该不会这么差...
最大200mW
我IPhone同楼层隔了三道墙距离15公尺左右都还有2x~3xMbit
同一地点桌机接上讯舟EW-7711UAN(3dbi天线)都能稳定在快30M

dennis.F wrote:
为了增加无线路由器的...


我认为throughput不太可能那么差，因此我也测试了一下
===============================================
桌机
处理器：Intel Xeon E3-1230 V2
主机坂：华硕 P8H67-M
主机板内建的网路晶片：Realtek 8111E Gigabit LAN
硬碟机：Seagate 250GB SATA (老硬碟)
记忆体：金士顿DDR3-1333 8GBx2

笔记型电脑
型号：HP DV4-5106TX
处理器：Core i5-3210M
内建无线网路卡：Intel Centrino Wireless-N 2230

环境：
小套房
笔电距离AP大概一公尺
ASUS N12HP 调整
天线功率为30mw
原本9dBi*2
天线换成3dBi*2 (小套房不用那么大只)
WIFI channel选择channel 1 channel上下没有与其他AP冲突
===============================================
lan to lan设定除了IP其他完全一样


来个图形介面的iperf



看到一个奇怪的点，原本windows size也设太大了吧?
原本是100MB...改成500KB在试一次



这边看了一下为何差别那么大
发现dennis.F大原本测试中侦测到有很多AP都是channel 6
而测试的N12HP也是在channel 6
讯号间彼此干扰不可避免
建议可改成没有人使用的channel在试一次

楼主标题就下错了. 没有"高功率"(High Power)天线, 只有高增益(High Gain)天线.

我也是看到标题就想进来吐槽的人...

高功率天线...................

这词跟

"大容量传输线"

是差不多的东西(笑)
mikewu wrote:
功率跟增益都搞不清楚, 下面我就看不下去了.

asus的原厂FIRMWARE很垃圾
居然认不到我的数据机
一刷了DD-WRT之后就立即用到

测试的速度很慢而且不稳是因为楼主边测边开扫AP的软体，这数据一看就有问题了怎么还会贴上来....真是

使用测速软体时,并同时使用WiFi Inspector监视软体,可能会严重影响speedtest等测速结果.

这台Broadcom chip没有加散热片,功率好像只能设到200mW,不能设500mW,这样IC可能会过热? 但它有线路上有外部额外的放大器,对200mW再二次放大,加总的最后输出可能可达500mW以上?

看来站务的试用文内容,有多处得向Asus官方确认,可能需再修改更正,以免误导读者.

1tac wrote:
没人觉得这次的测试数...

1tac您好，因为同时开启WiFi Inspector软体使数据误差甚大，

内文以补上关闭该软体的iperf测试，还请您见谅。

pqaf wrote:
使用测速软体时,并同...

pqaf你好，内文以补上关闭WiFi Inspector软体后的数据测试，

造成困扰，还请见谅。

至於天线功率的部分，主要是因为这一版韧体没有限制天线功率的数值，

而且原本机器的规格，最高是可支援到500mW，

但因为NCC的规范，所以之后的韧体更新则会将这个选项限制在200mW。

而这次重新测试的数据，则是将天线功率调整至200mW。

建议你换一台装intel无线网卡的笔电测,因为这种300M无线ROUTER如果仅隔1公尺速度应该可以跑到90~100M，你怎么测都最快也才40几M，很明显无线网卡有问题...

mikewu wrote:
楼主标题就下错了. ...
d120000 wrote:
我也是看到标题就想进...

感谢两位大大的指正，

标题用语已修正，造成困扰还请见谅。

allen741230 wrote:
建议你换一台装int...

allen741230你好，

感谢您的建议，因为手边的笔电都没有内建Intel网卡，

目前已有借这类的机种来测试，待拿到机器之后再来与大家分享测试结果。

建议改tcpwindowssize,你可以看一下naturebleeze 大的,测试结果...

我想问一下笔电无线网卡连上的link rate是多少?
我使用intel 无线网卡选择自动（20/40MHz)可以连上300Mbps
隔壁有一篇测试N16的
Atheros晶片看起来也还不错

我测试数据最高到90M
这应该是有线只支援到100M的原因
另外channel换一下数据应该会更好看

这台N12HP真的不如网路上说的好
本来打算因便宜用作Repeater来试试
谁知跟我家中的N56U比较后
发觉接收并不是很突出
反而比下去...
我把N12HP跟N56U都放在同一位置
然后走到15m远只有一墙壁相隔测试

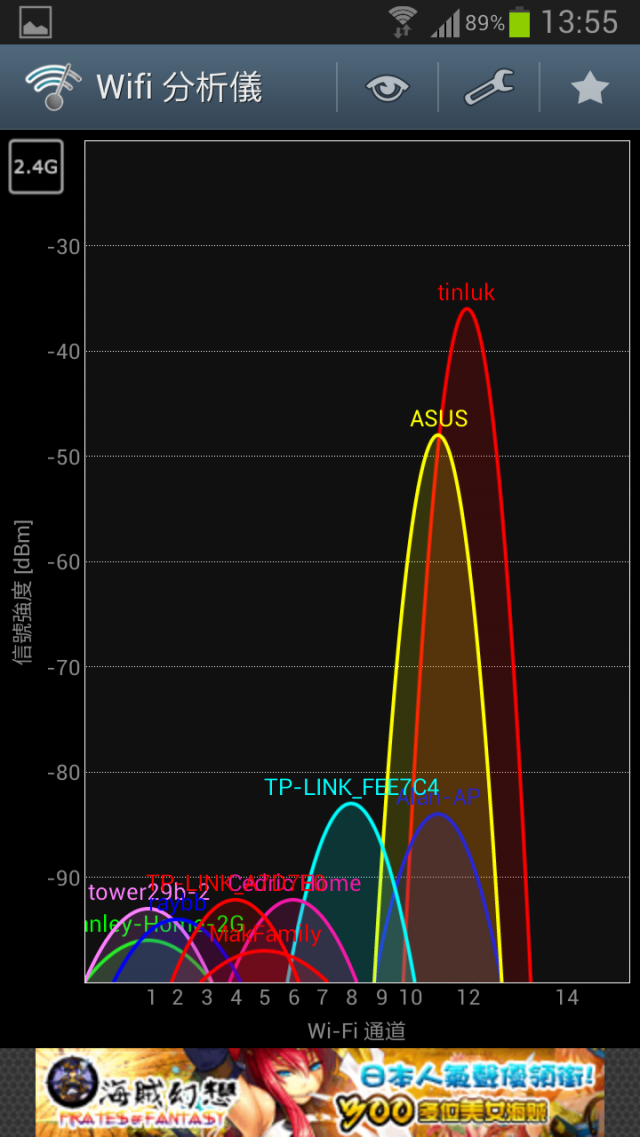

用最简单手机测试

红色最高的是N56U
黄色第二高才是N12HP....输了

只是N56U是改用了1.1.2.6-018的firmware

tinluk wrote:
这台N12HP真的不...

这台两只天线相互间要离远一些,效果会好不少(离水平面约30~45度)

但是会变得很占空间
