nexus 7外挂式无线充电

5/25
准备物品:note2无线充电贴片.QE-TM101.microUSB头一颗.杂七杂八一堆

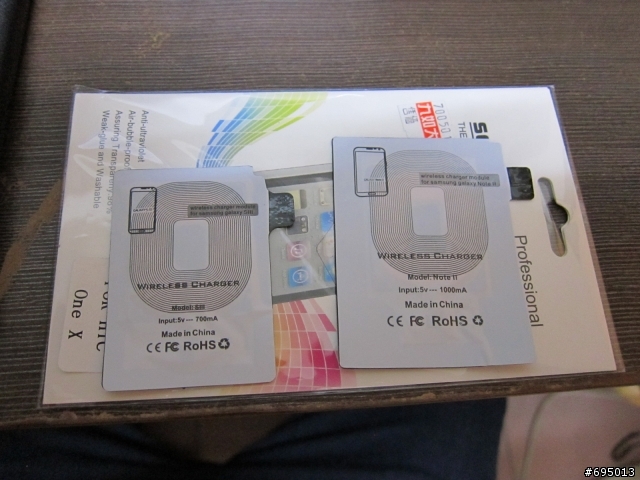

市面上贩售S3.NOTE2充电贴片(小的S3,5V700MA,大的NOTE2,5V1A

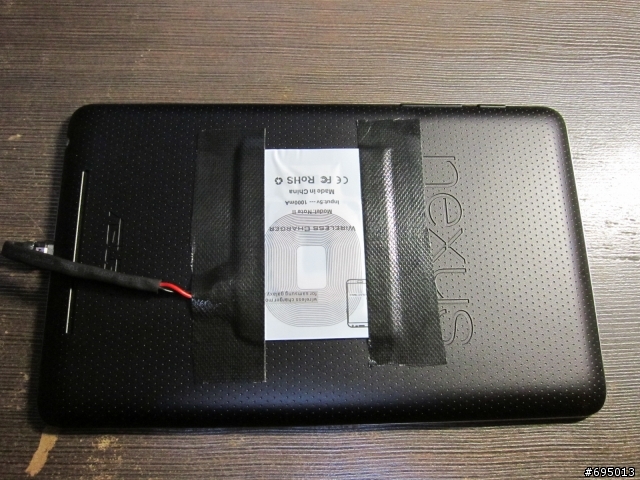

嗯...就改上去了

装上保护壳

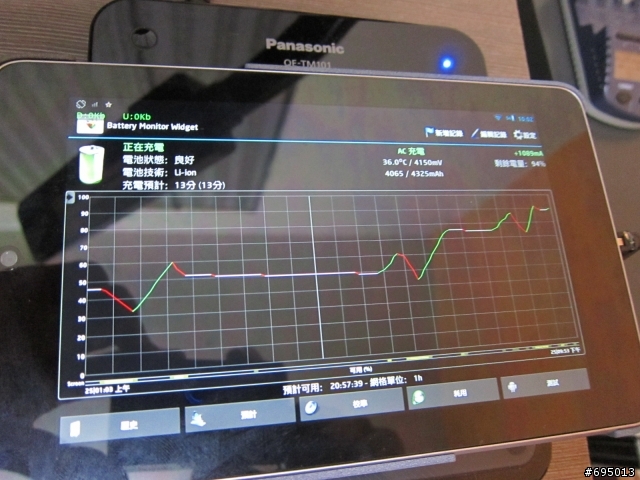

开始充电,短路数据+-线后可实现AC充电,最大充电电流可达1A
不过发热程度颇高,充电完毕后QE-TM101会自动归位
USB头外型能够修饰成不碍手的话商品化可能性很高?
5/26二次修改

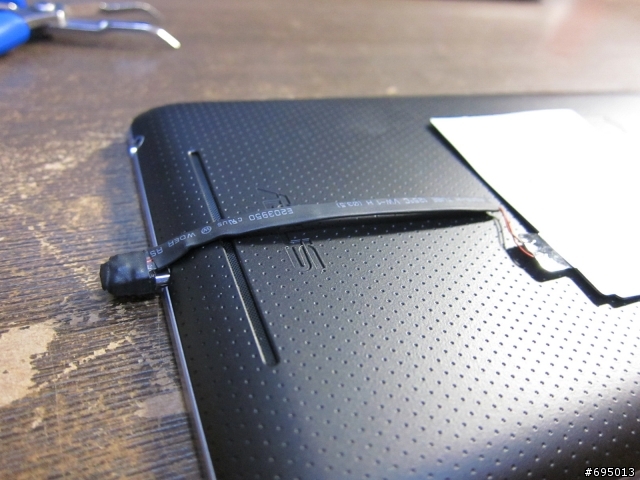

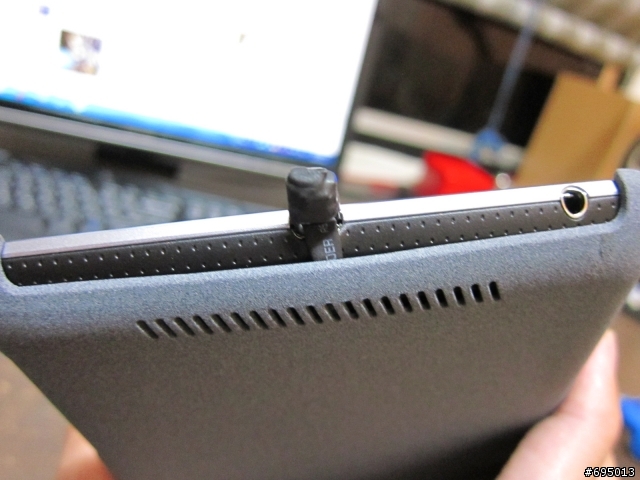

usb头往后接,尽量减少体积

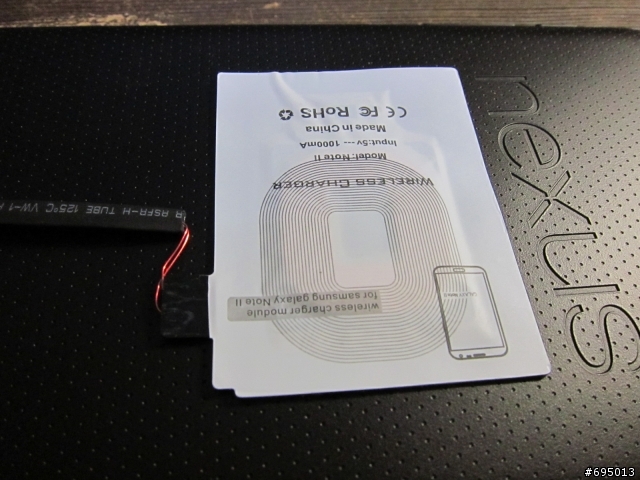

牵线使用漆包线,不用多蕊线减少电阻

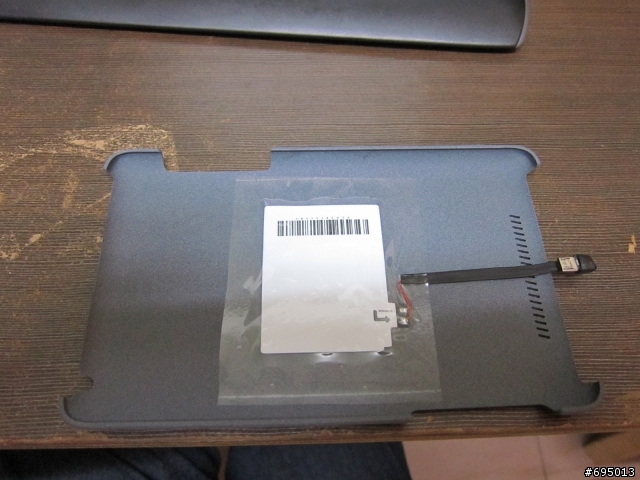

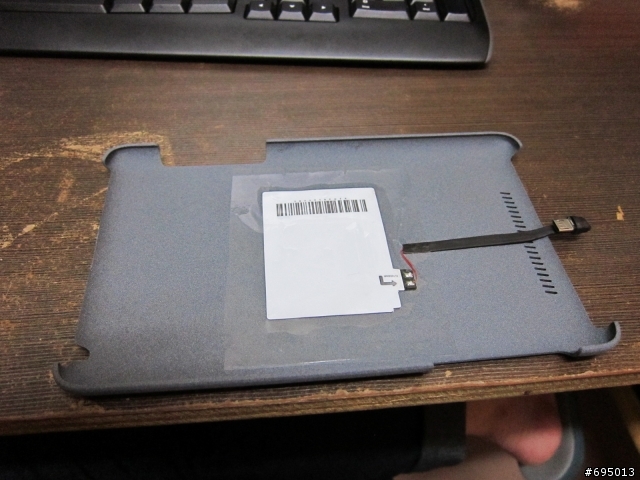

转而固定在保护壳上,主机可随意拆装

....我看到二郎腿

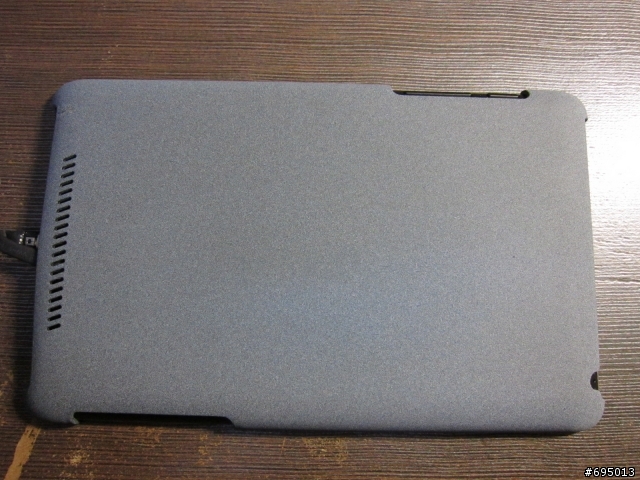

阖上后状态背面

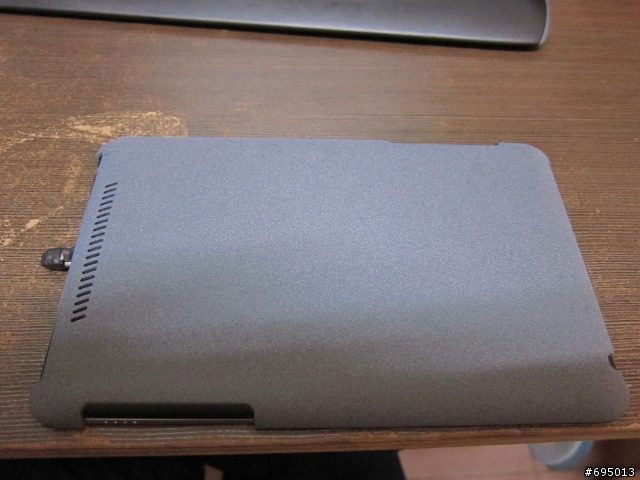

阖上后状态

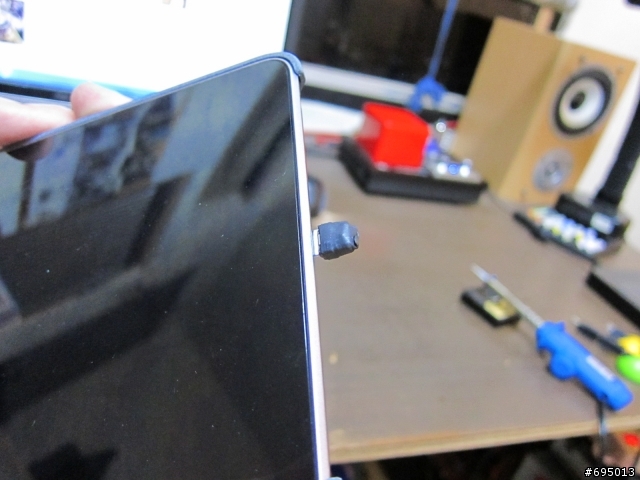

阖上后状态,凸了接近1公分

作者: 西瓜猪   发布时间: 2013-05-25

请问一下，他还要另外接USB吗？　
西瓜猪 wrote:
准备物品:note2...

作者: GRK   发布时间: 2013-05-25

作者: 西瓜猪   发布时间: 2013-05-25

了解~ 感谢大大的分享
西瓜猪 wrote:
是的,电力是从USB...

作者: GRK   发布时间: 2013-05-26

若能商品化成保护型态的背盖(USB采L接头并且线内藏背盖)
2A充电
千元左右价格
感觉很想要呢
西瓜猪 wrote:
USB头外型能够修饰成不碍手的话商品化可能性很高?

作者: camiubidan   发布时间: 2013-05-26

作者: simonyou   发布时间: 2013-05-26

看起来这样真的蛮方便的，而且不用建在里面，直接就可以用背盖去挡住胶贴。

作者: plkwfds   发布时间: 2013-05-26

作者: simonyou   发布时间: 2013-05-27

作者: 西瓜猪   发布时间: 2013-05-27

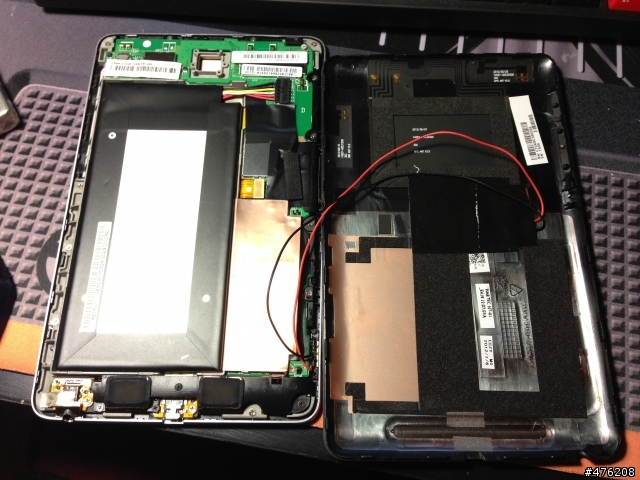

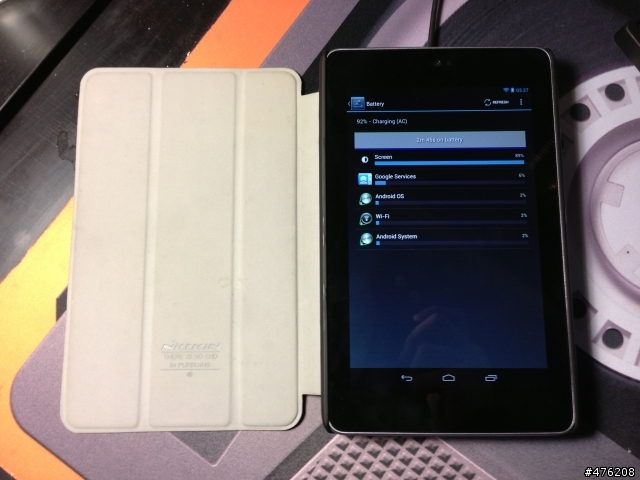

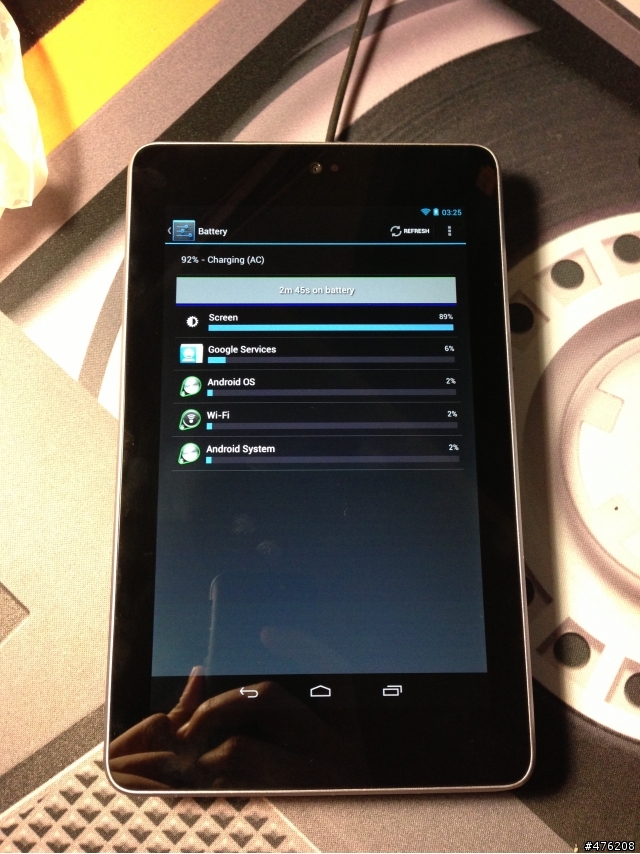

我也是用qi贴片去改，不过是直接内置，焊到dock介面那边，放上充电板就认做ac充电，带上外壳也没有问题。

作者: sofsky   发布时间: 2013-05-29
