技嘉Gigabyte小巧华丽G1 Sniper M5主机板

Intel新一代Haswell於6/2解除NDA,
此次属於Intel Tick-Tock中的一个Tock"大改款"...
主机板平台从LGA 1155的6/7系列晶片组改为LGA 1150的8系列晶片组！
因此已无法与Ivy或Sandy bridge相容！

新的Z87 PCH小弟最欣赏的的进步是内建6个SATA3与6个USB3.0！
之前7系列2个SATA3与4个USB 3.0有点半残的感觉...
尤其是USB3.0的部分！
另外PCIe 3.0的导入...提升使用多显卡时的效能！

小弟入手Gigabyte G1 Sniper M5体验新款Z87晶片组与新的Haswell...





Δ外包装是低调的黑色,主机板图片只秀出散热片,带有神秘感！
LGA 1150的规格清楚的标示出来！



Δ背面清楚介绍此主机板的所有特色！
购买前就能够大致了解主机板的配置！



ΔOP AMP是G1 Sniper新加的音效升级功能！
可以选择自己喜欢的OP AMP,改变音效输出的音质与音色！

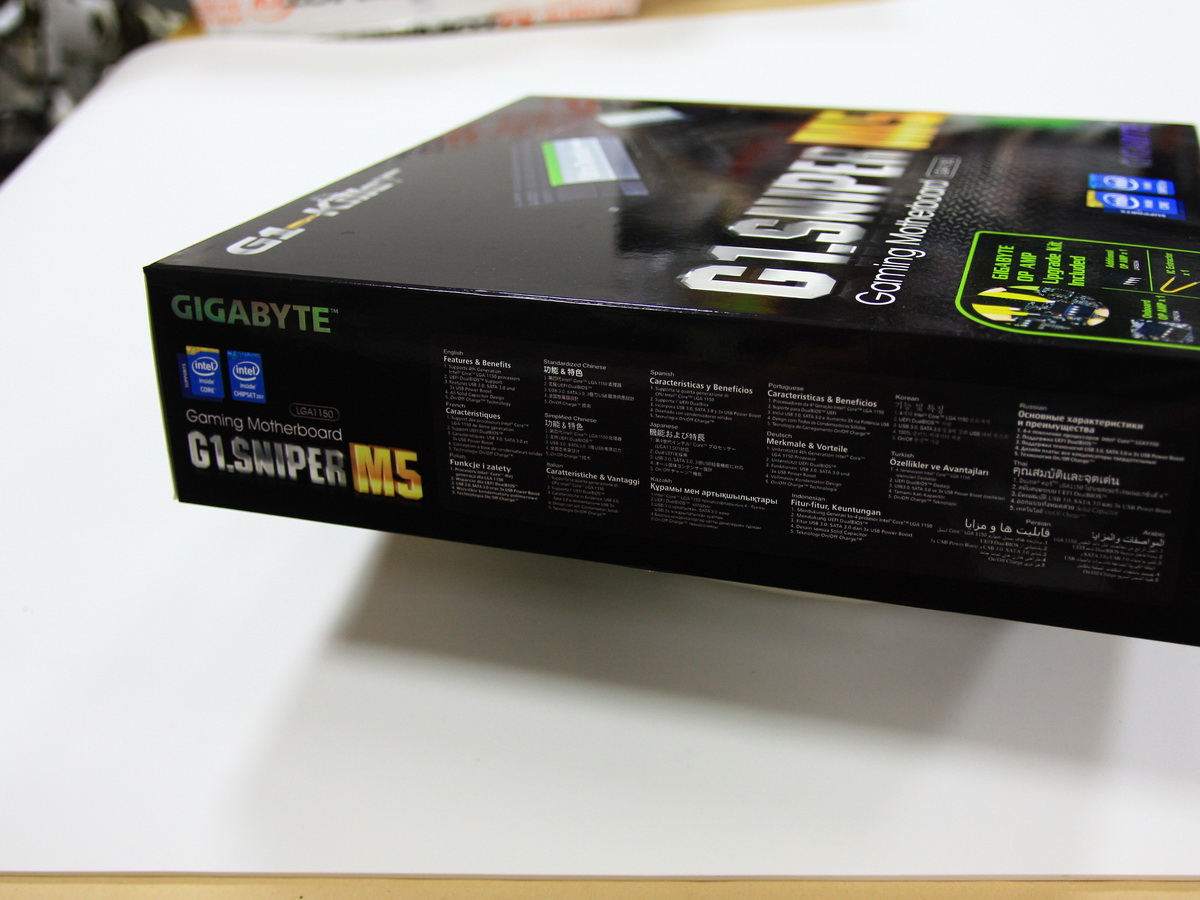

Δ侧边多国语言的简介有包含"繁体中文"！
丢系爱呆完(台语)！

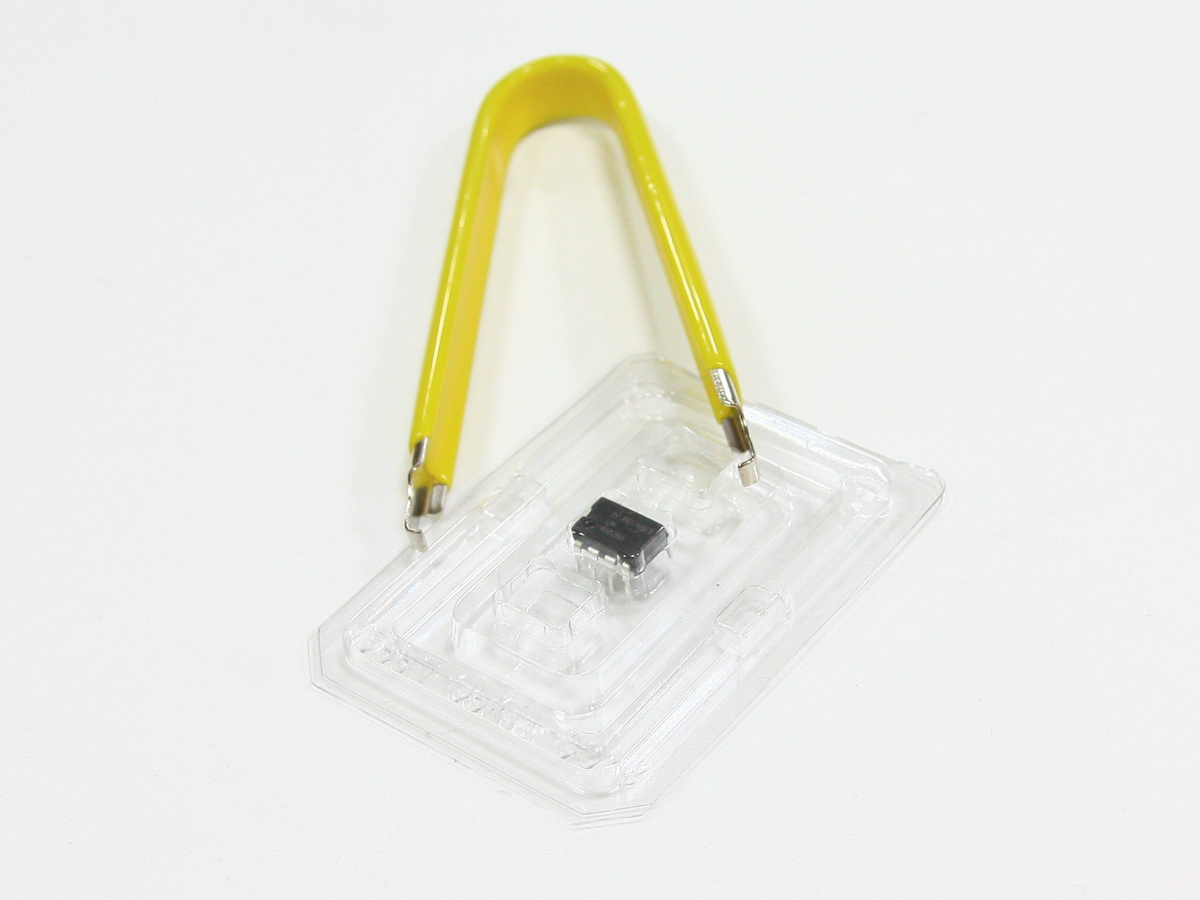

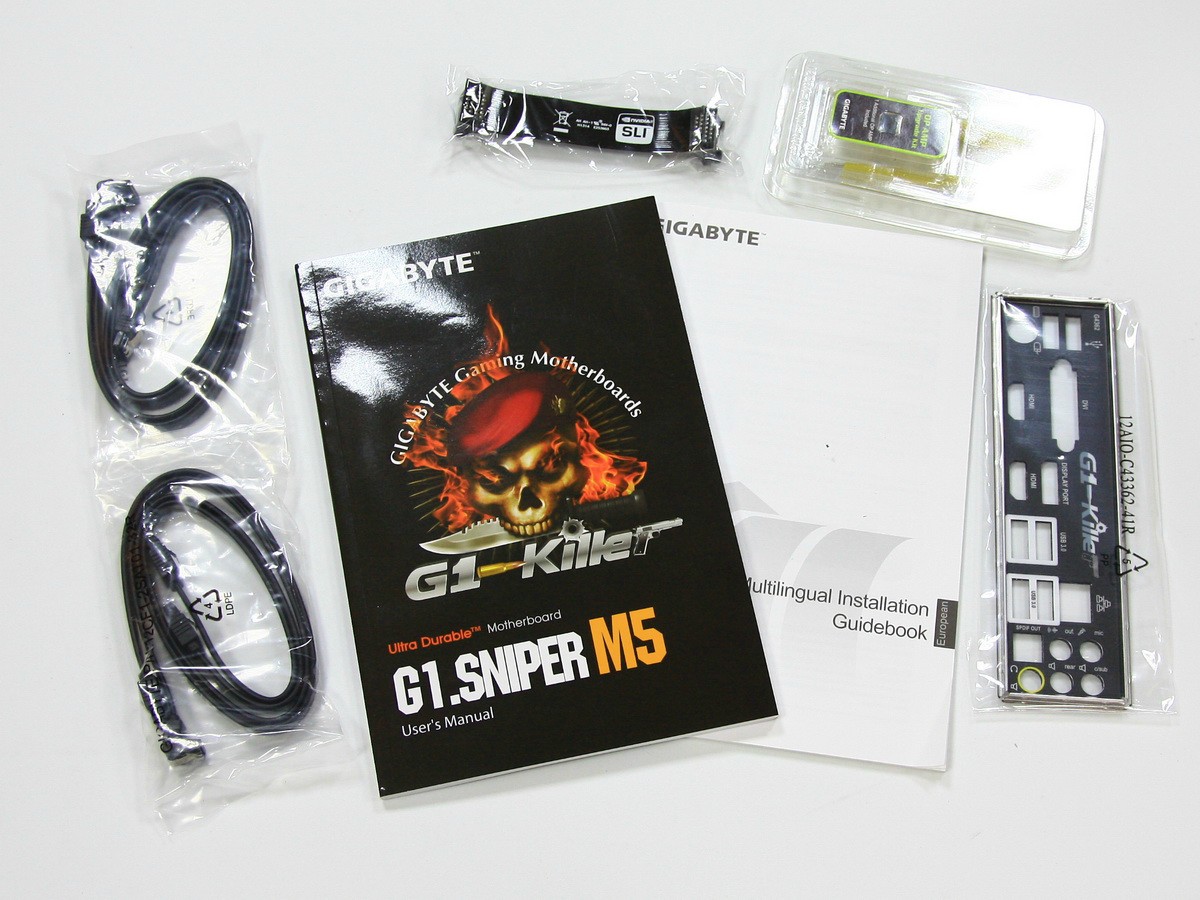

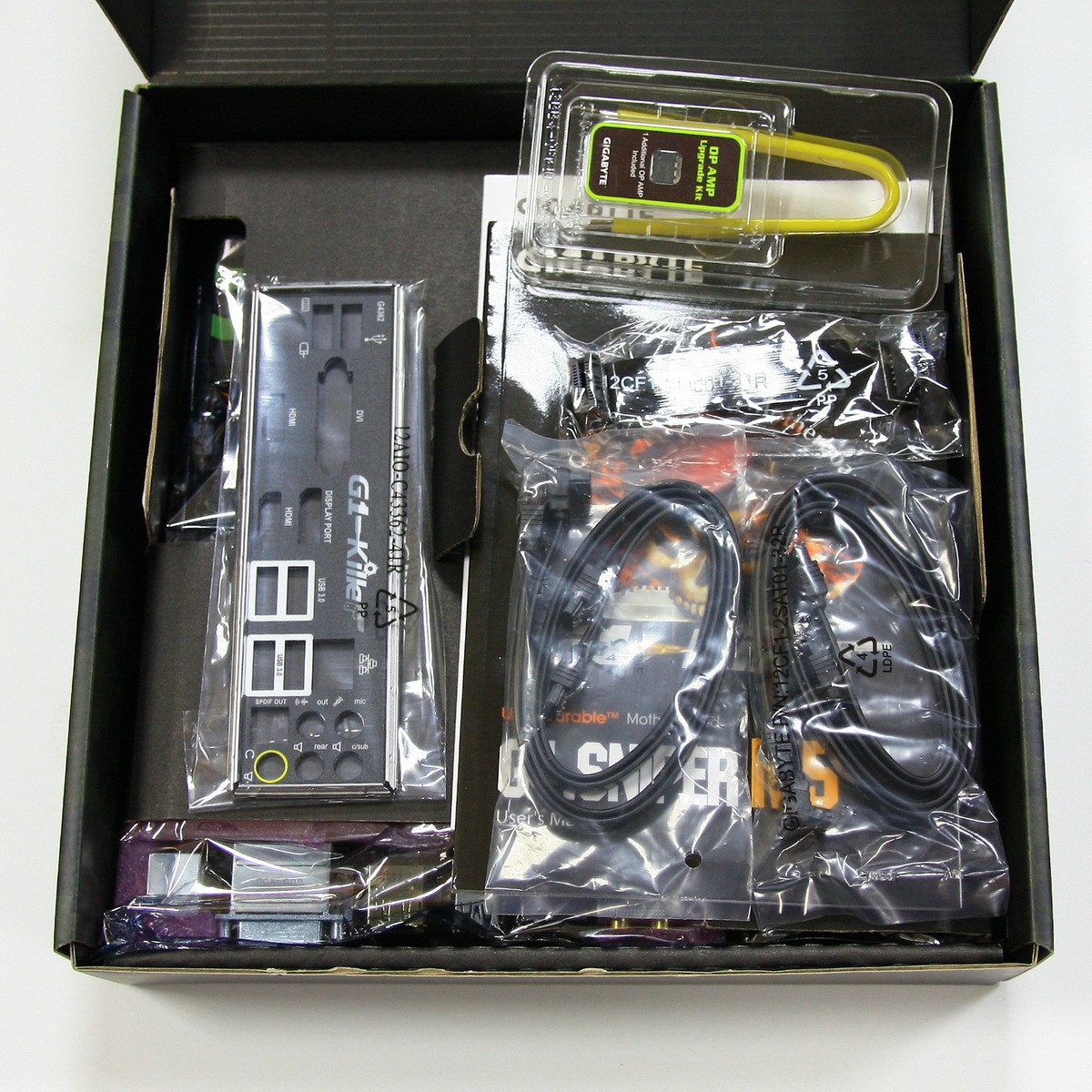

Δ配件没有多到满出来，
较特别是有提供一个不同的OP AMP让user更换！
与一只夹子方便更换！

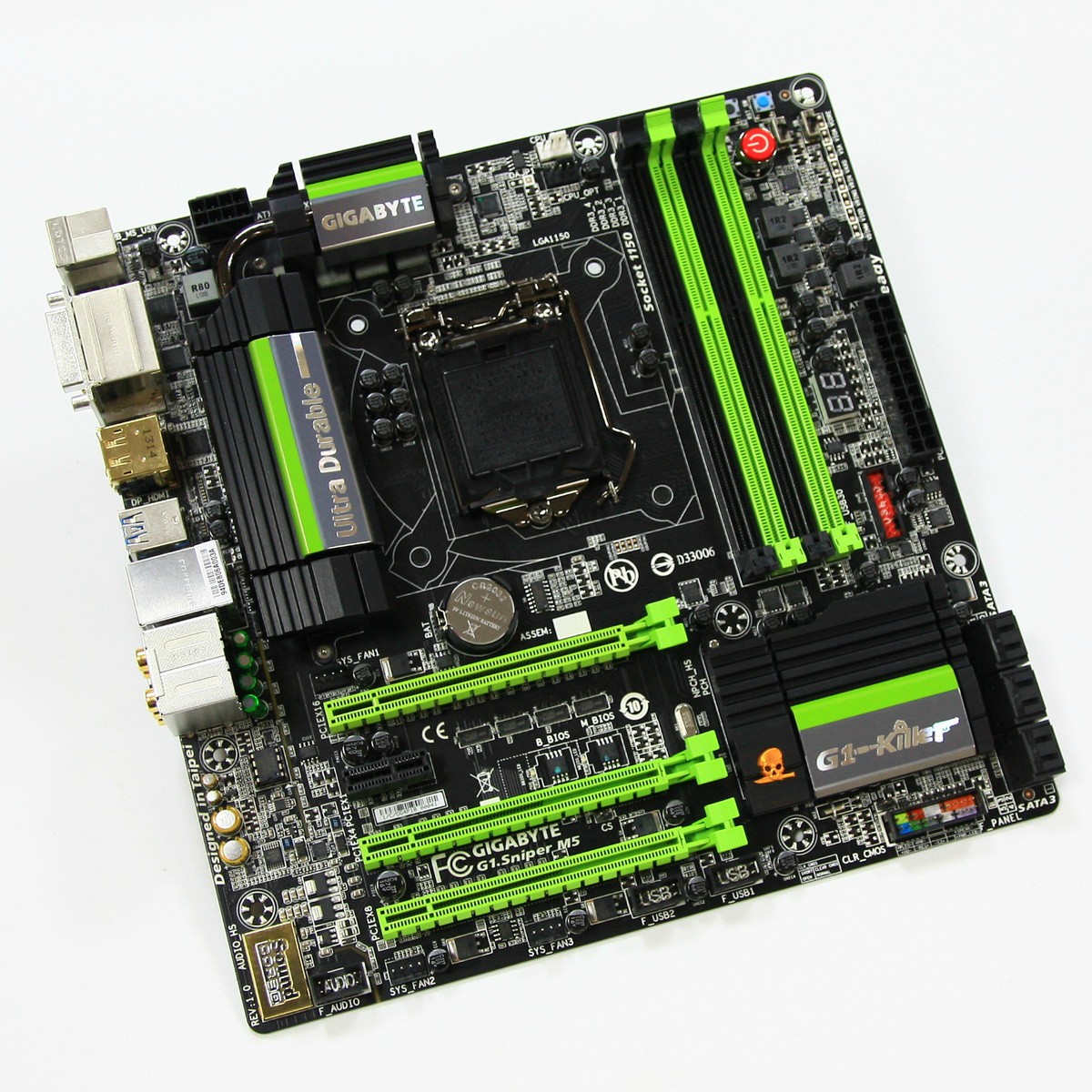

Δ主机板全貌！黑色的PCB与绿色的元件有著强烈的对比！
此配色为G1 Sniper家族特色！



Δ针脚经过镀金的LGA 1150插槽！

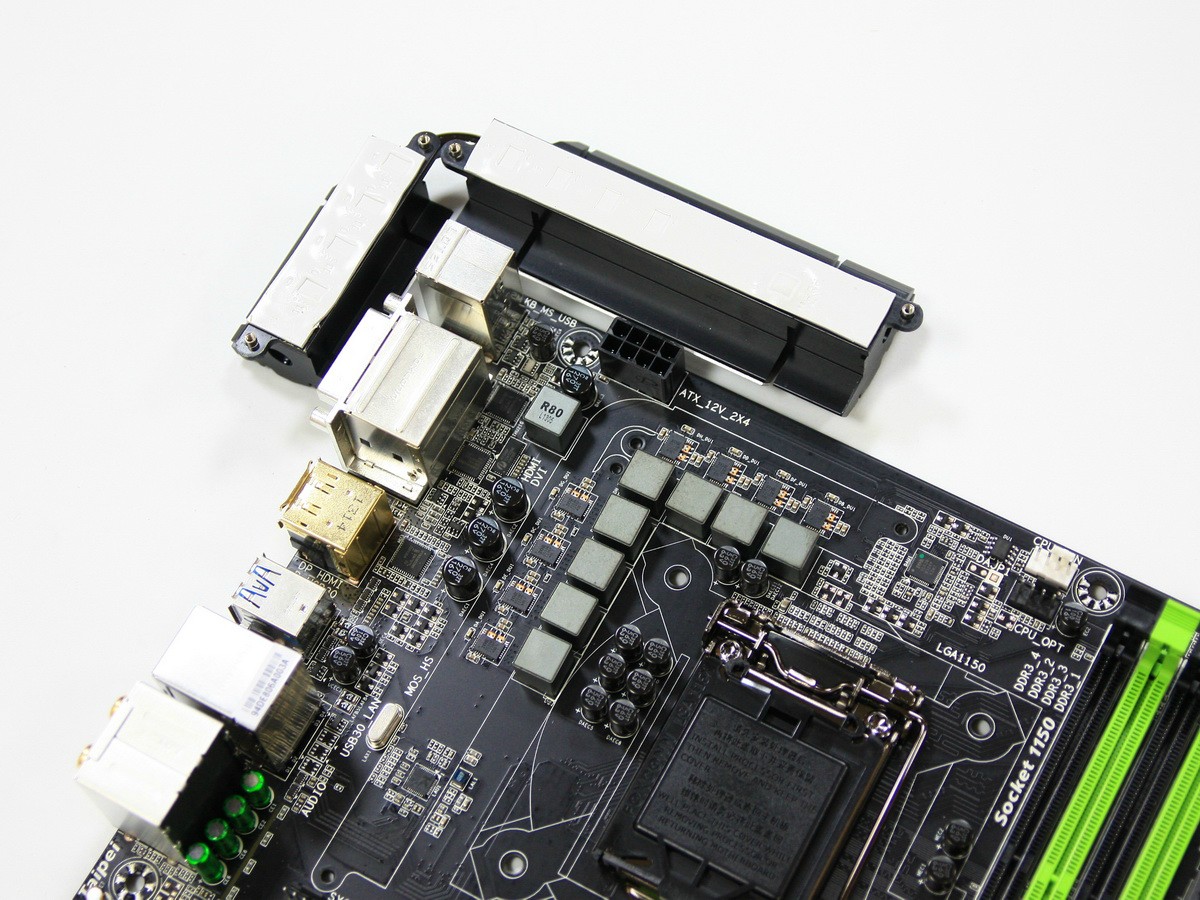

Δ8相的数位供电！

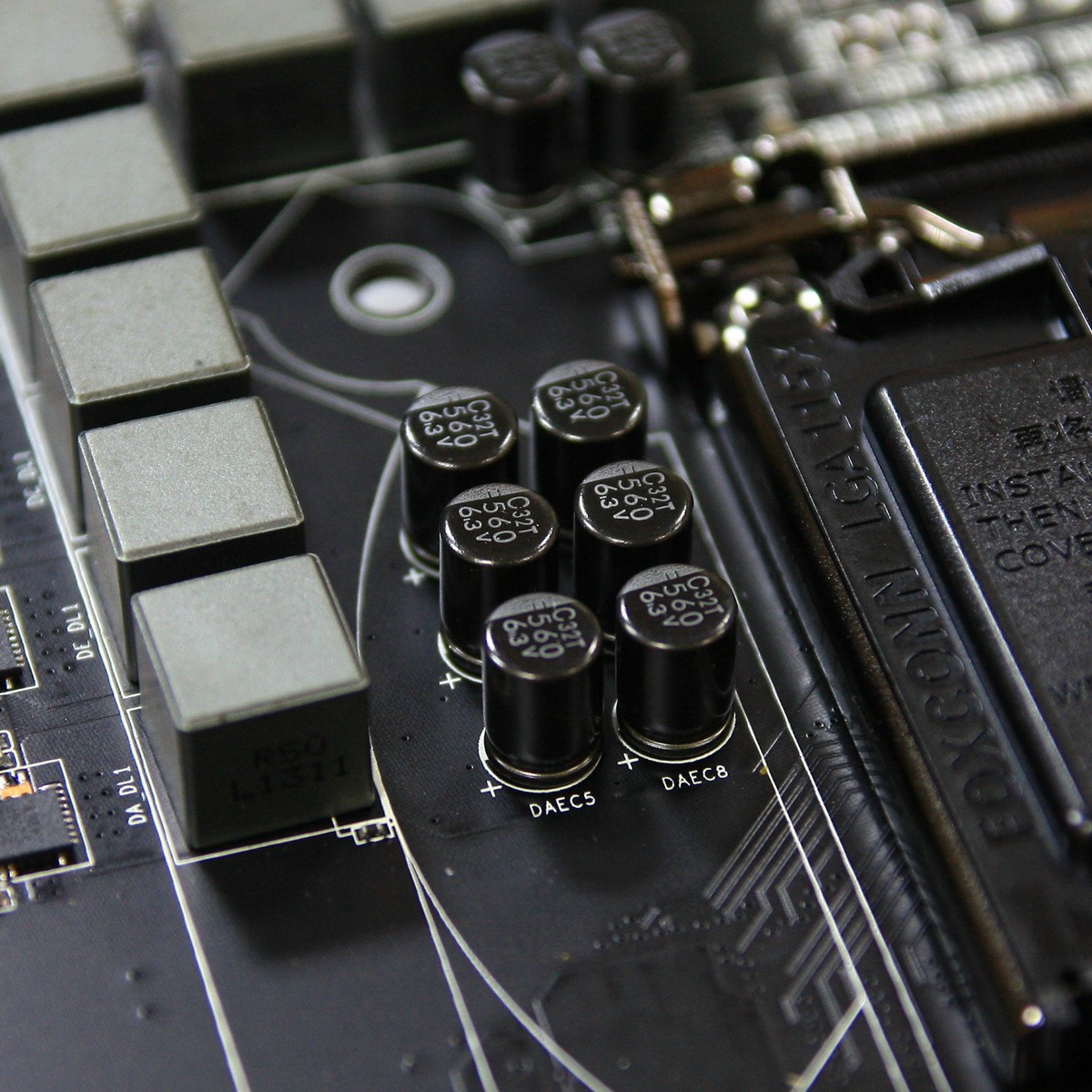

Δ高阶的黑色固态电容！

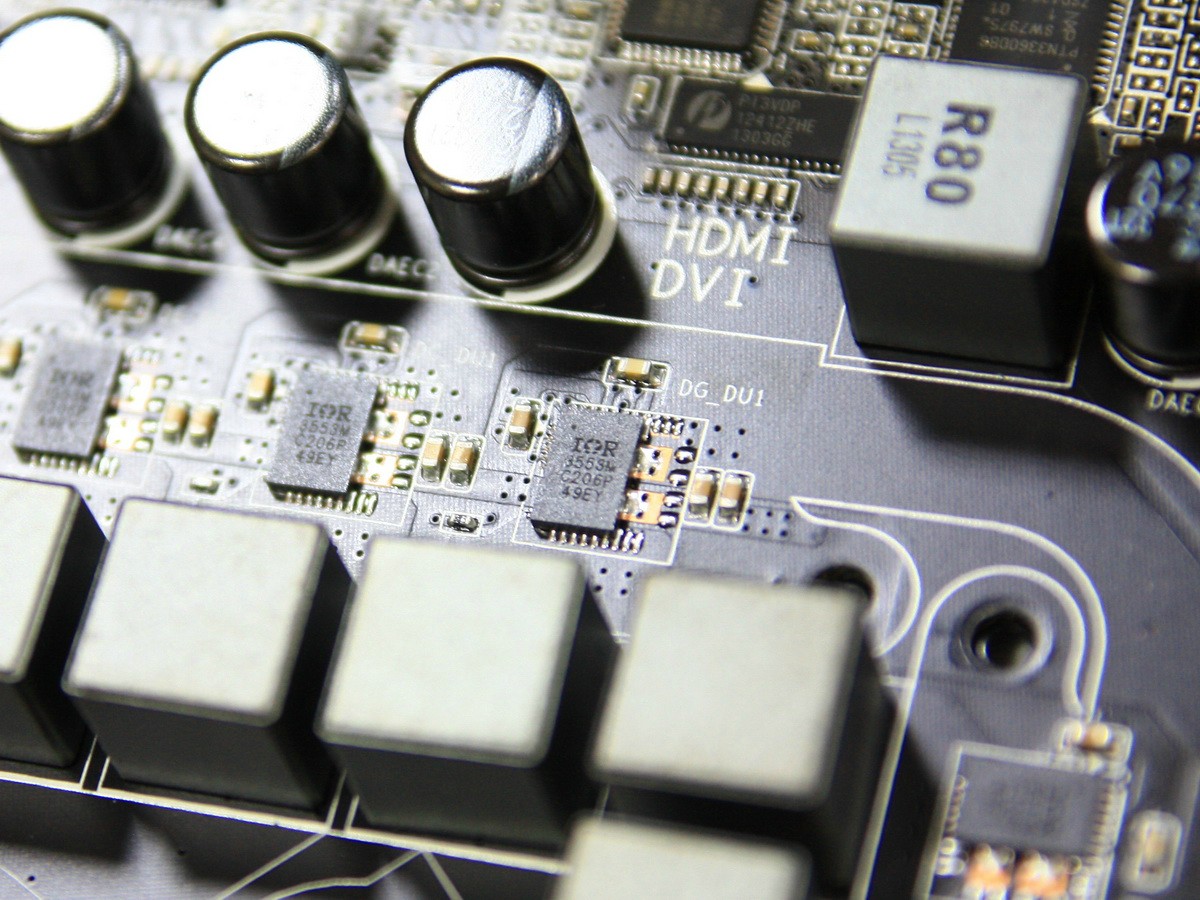

Δ超高效率的IR3553 PowIRstage整合供电晶片！
每相最高可提供40A！
最高95%的转换效率可大幅降低废热产生，因而降低温度提升稳定性！

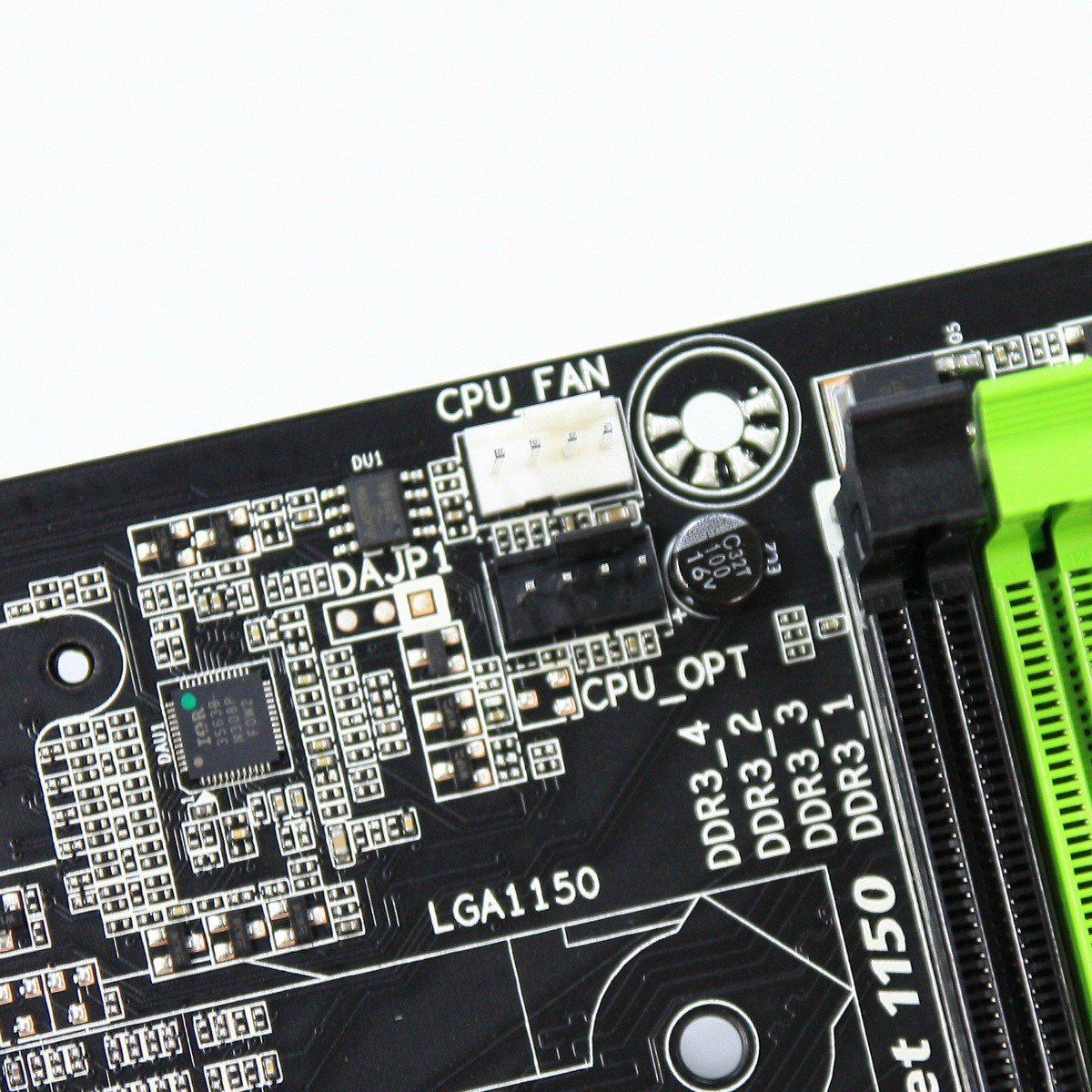

Δ两个CPU风扇电源风扇接脚！
双风扇的Cooler也考虑到了！
一旁则是IR的PWM控制晶片！

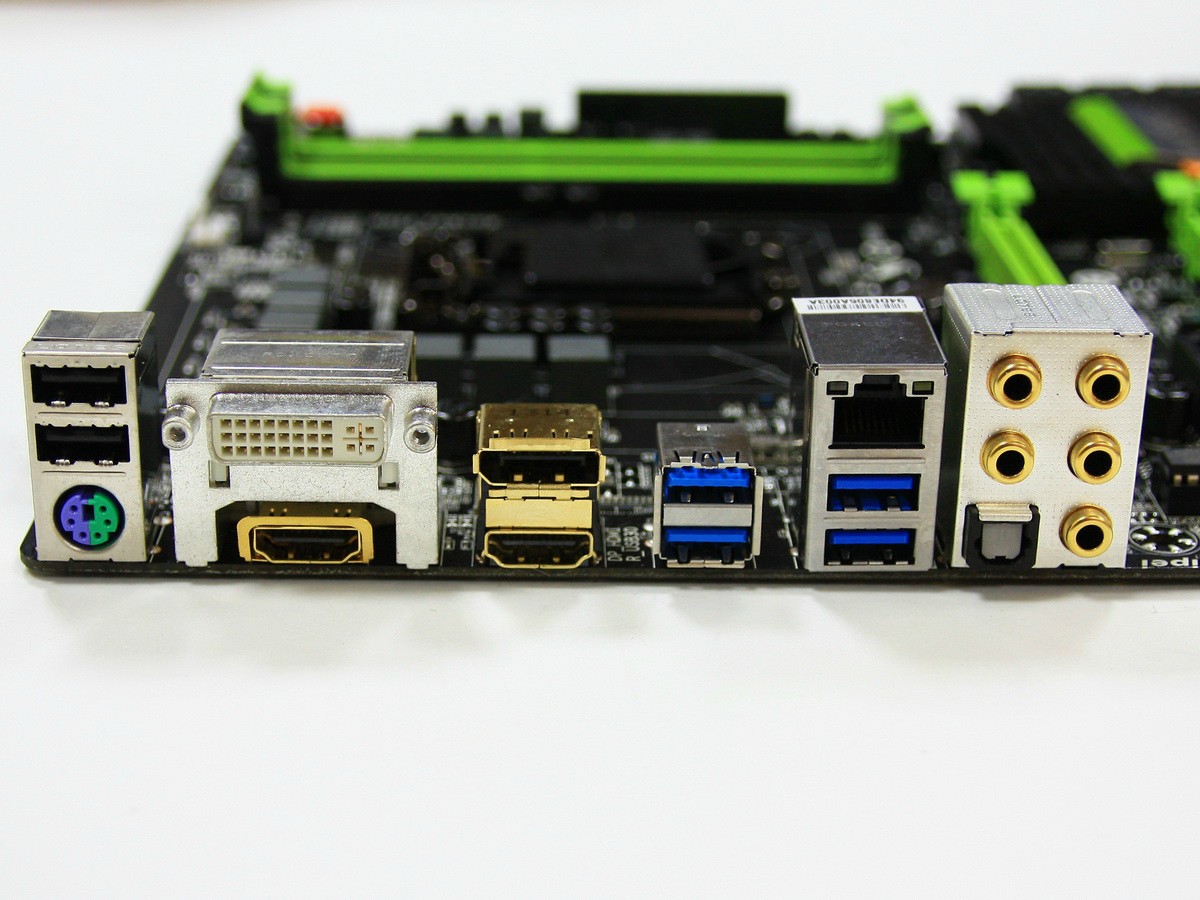

Δ背部I/O输出，双HDMI,DP与3.5mm音效接头都有镀金处哩！
保有一组PS/2键盘滑鼠值得赞许！

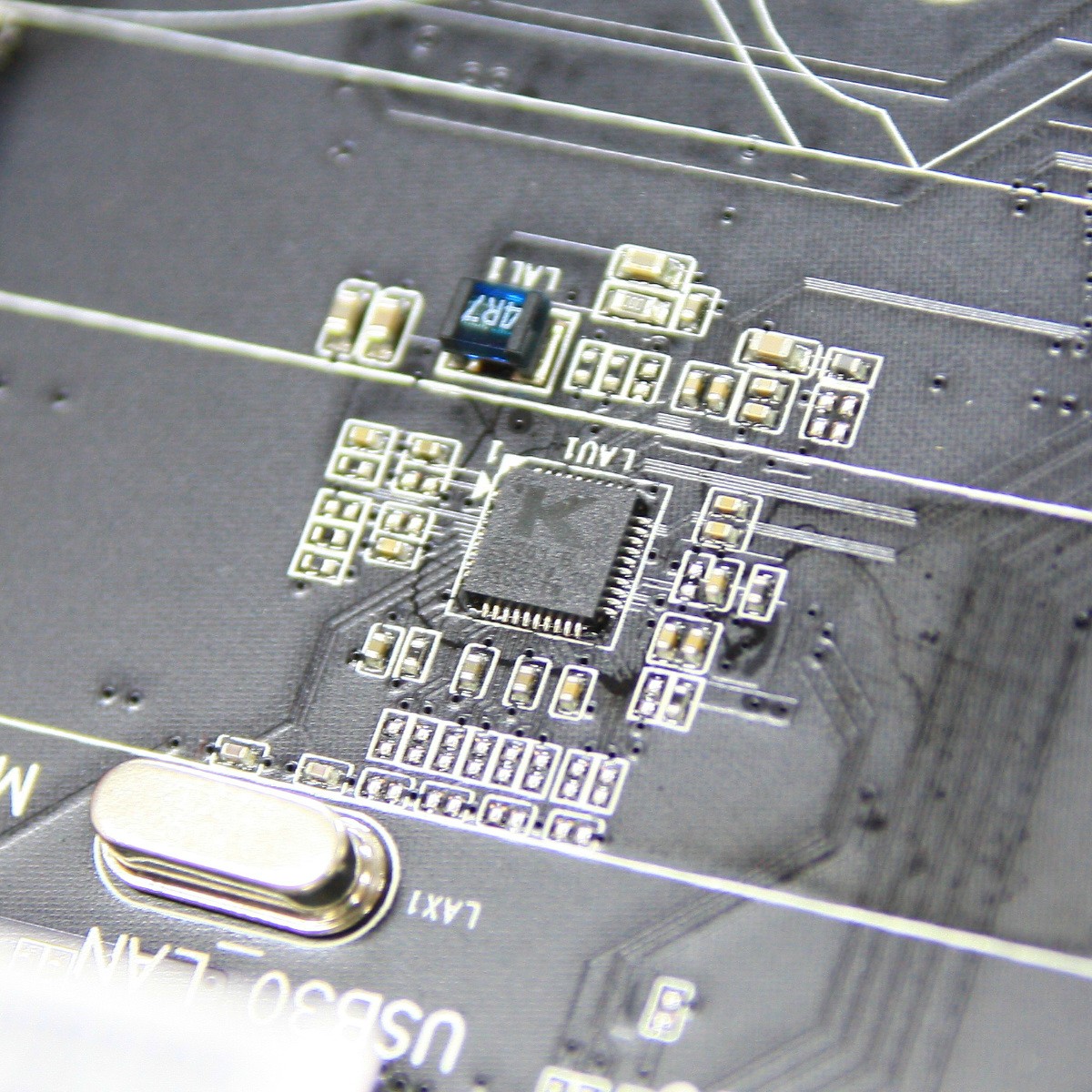

Δ网路晶片采用Qualcomm Killer E2200！
省去玩Game lag还要再买一张网路卡！
归类在Gaming系列的主机板就是要如此贴心！

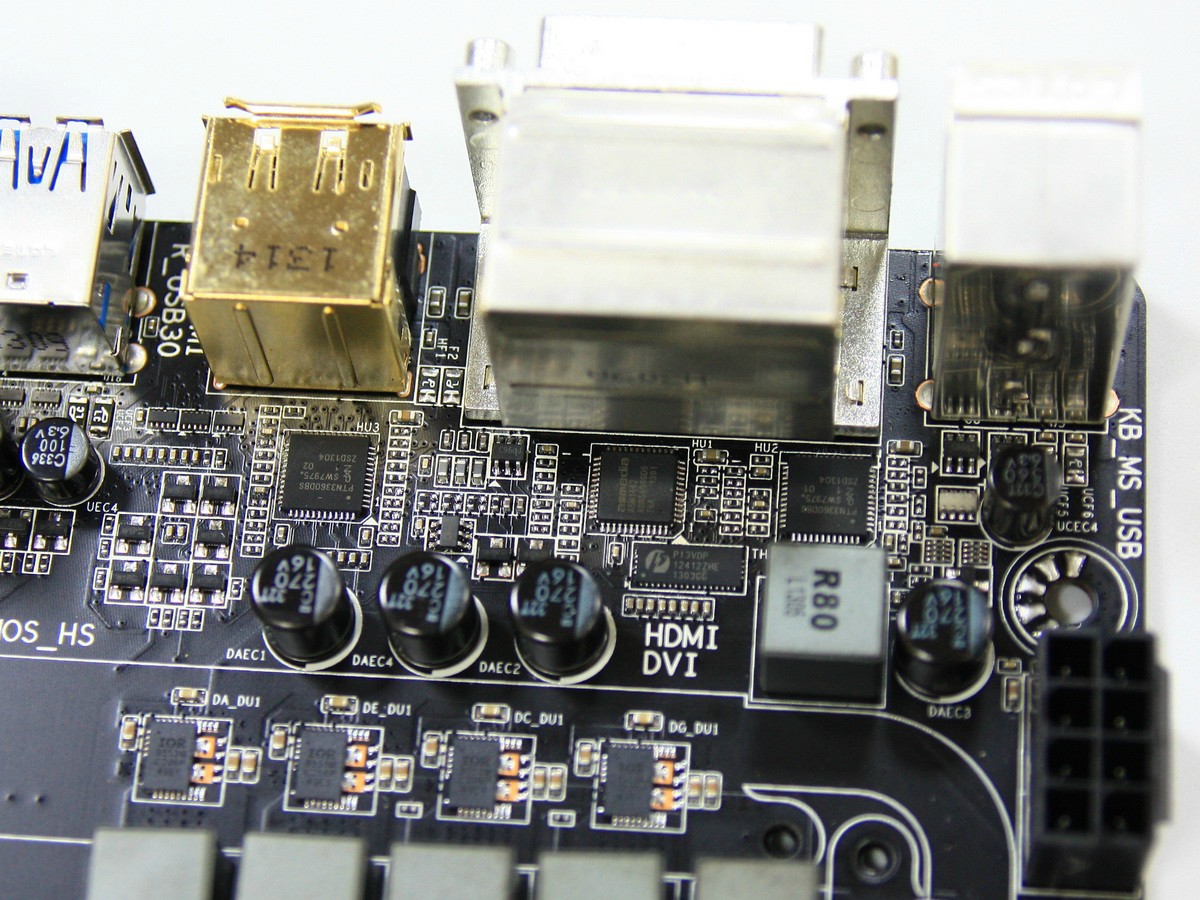

Δ视讯输出处理晶片

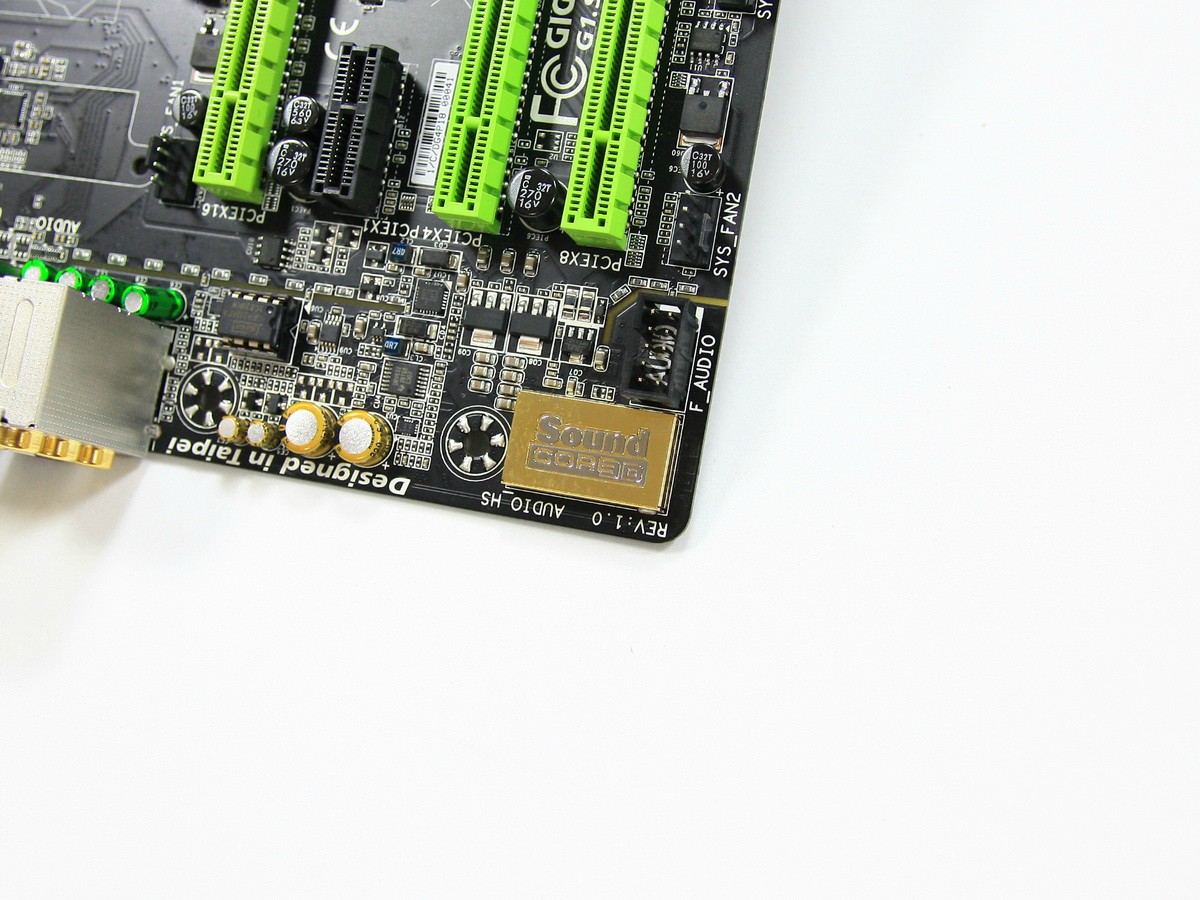

Δ音效晶片采用Creative Sound Core3D四核心音效晶片！
上方覆盖镀金防磁罩！



Δ音效晶片与音效线路四周有做防磁线，并且开机会发出绿光！
绿光可在BIOS内关闭！避免晚上被吓到睡不好Orz...

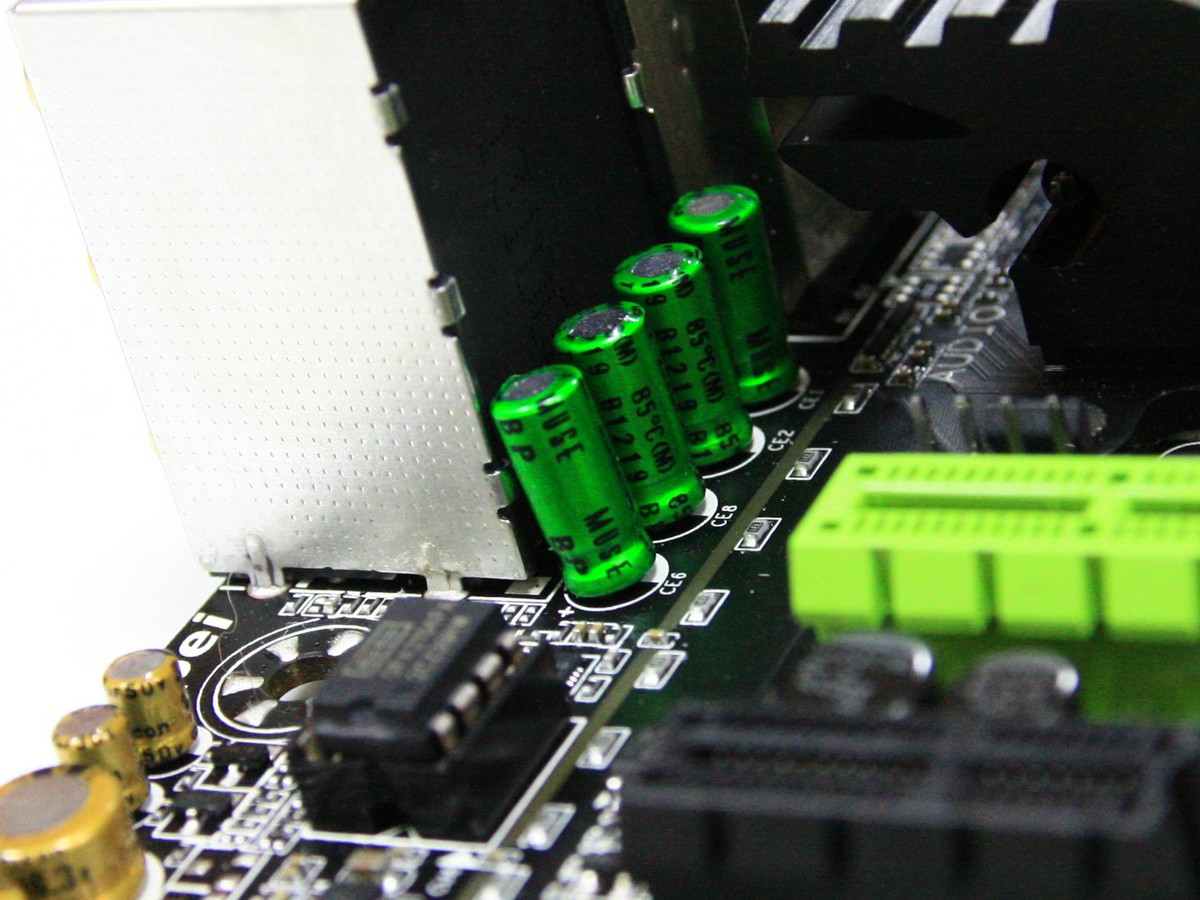

ΔNichicon MW铝质电解电容，Nichicon官方资料内有特别标示Audio USE喔！



ΔNichicon MUSE ES铝质电解电容，同样是Audio USE！

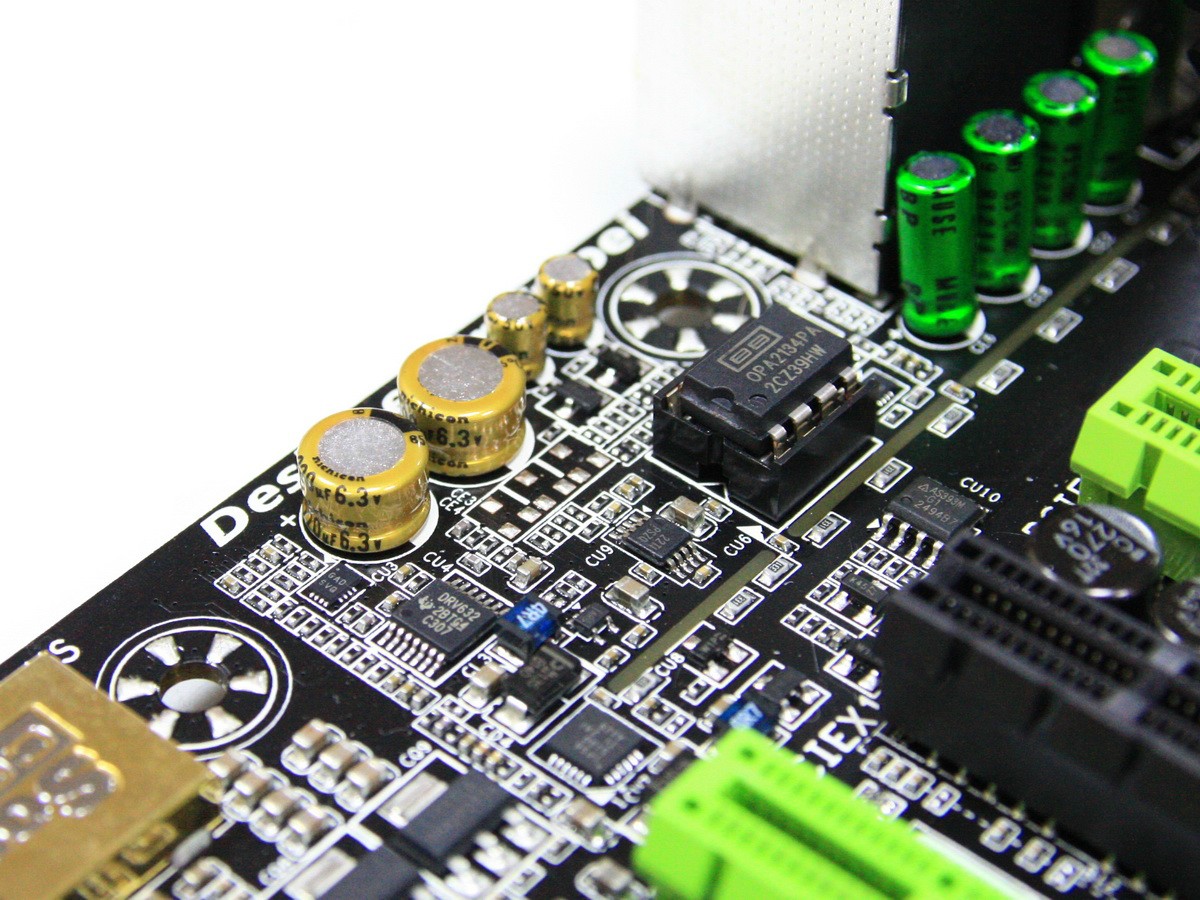

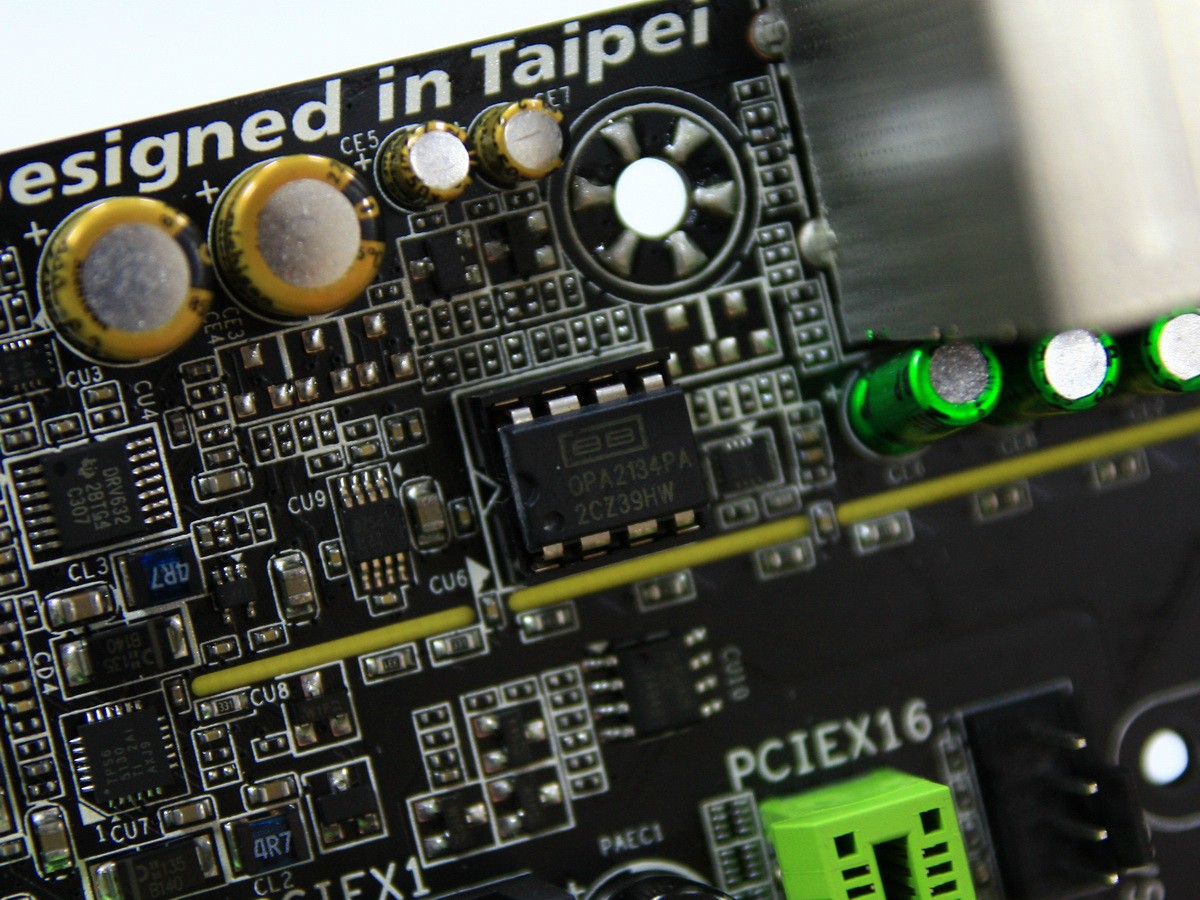

Δ这就是OP AMP，出货的是BB OPA2134PA！上网一查是不少人推荐的一颗AMP！

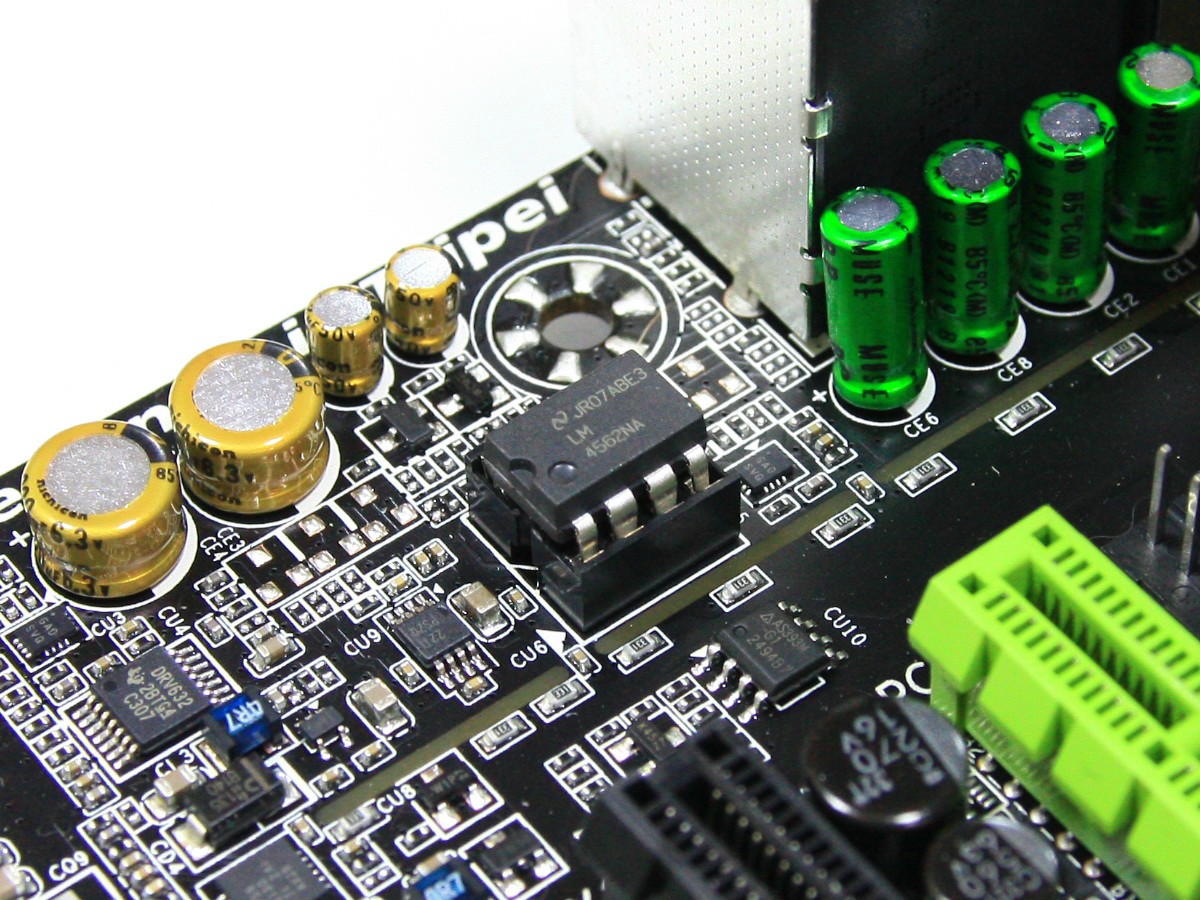

Δ自行换上另外付的LM4562NA OP！
也可自行购买其他OP更换！

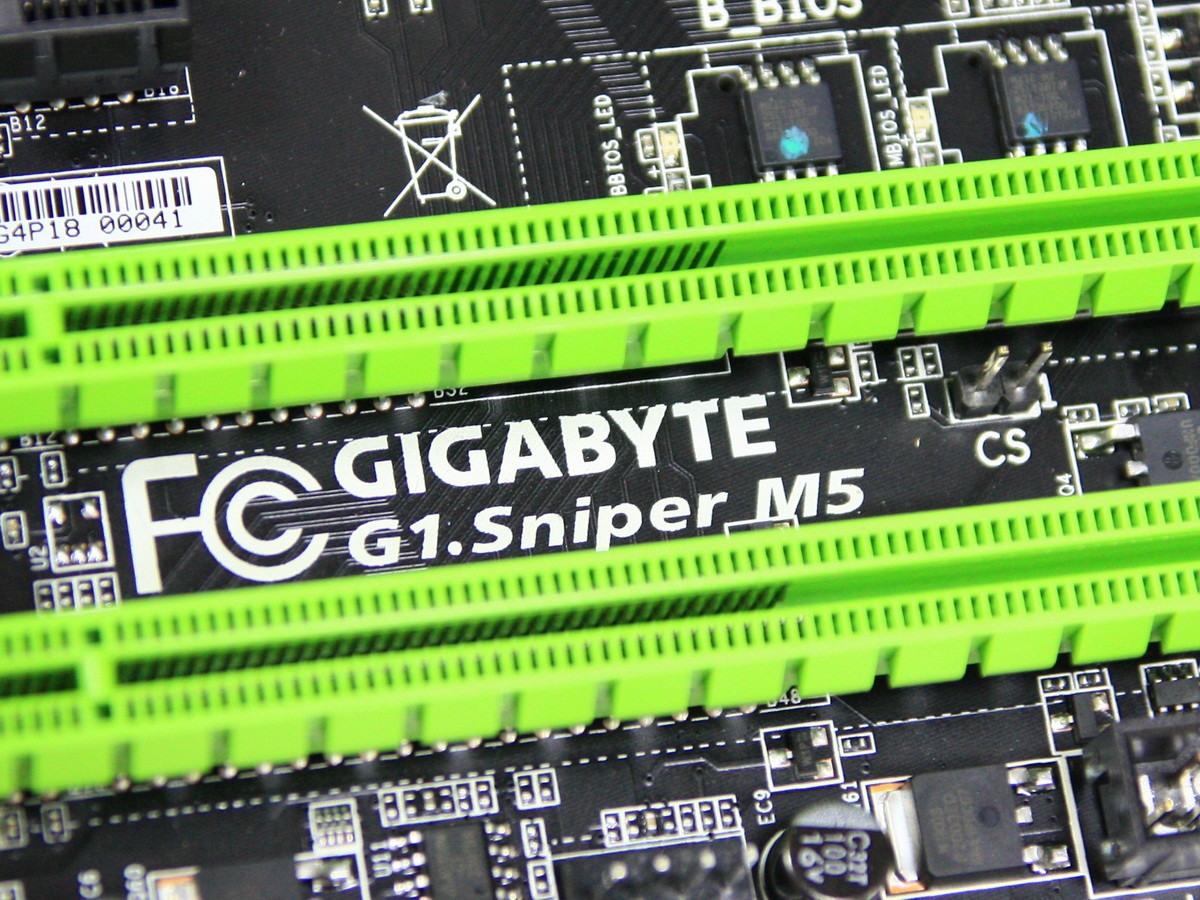

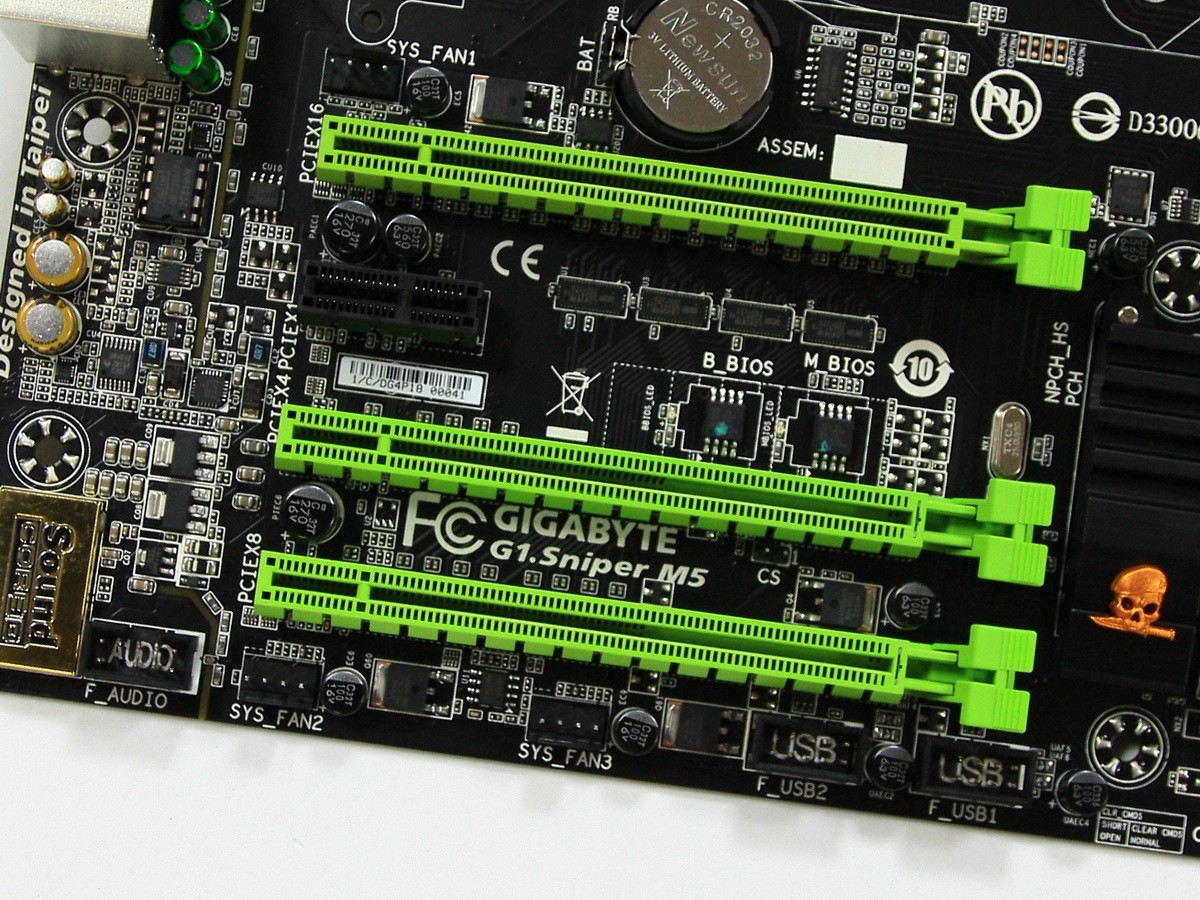

ΔPCIe Gen3，提供1条PCIe x16或2条PCIe x8支援Nvidia SLI或AMD CrossFire！
1条PCIe x4, 1条PCIe x1.
下方有前置音效/USB 2.0与两个系统风扇接脚！

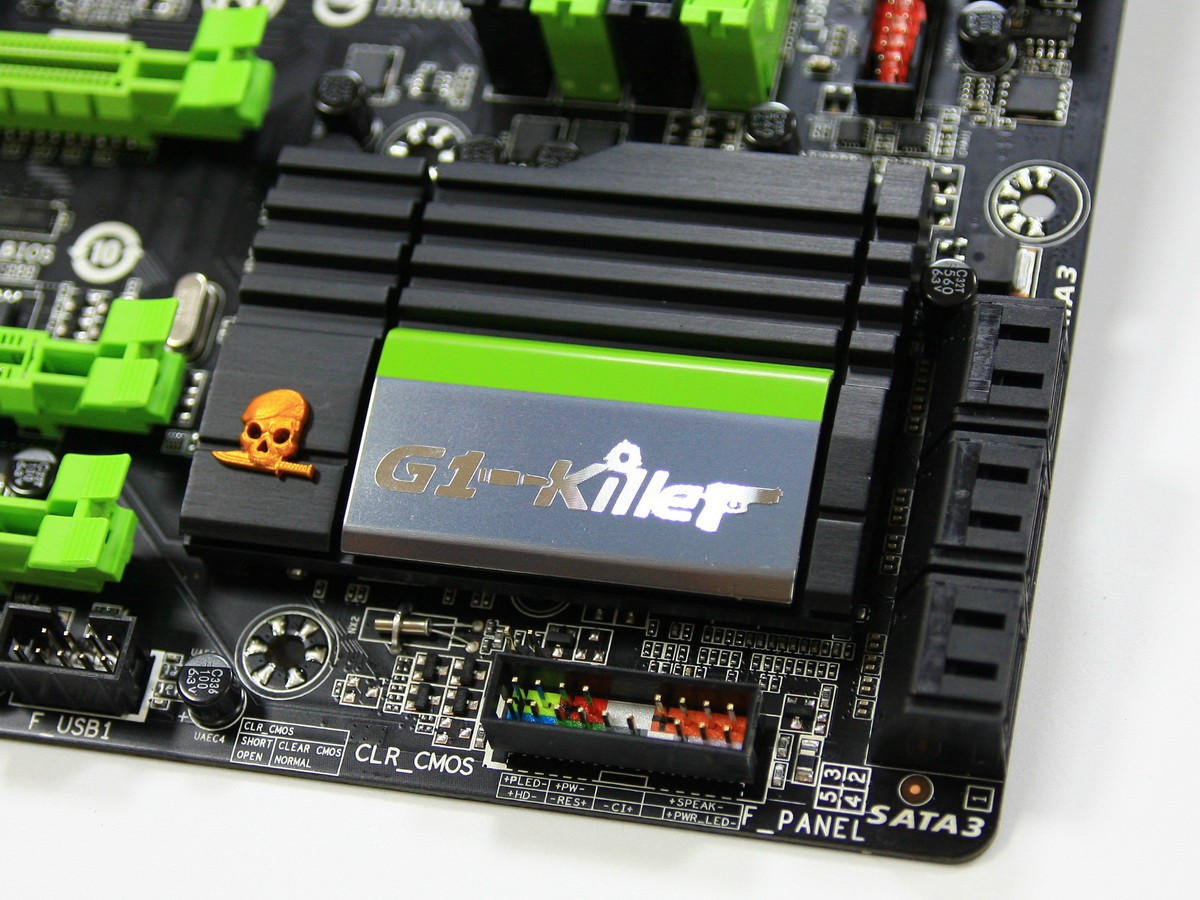

ΔZ87 PCH散热片！

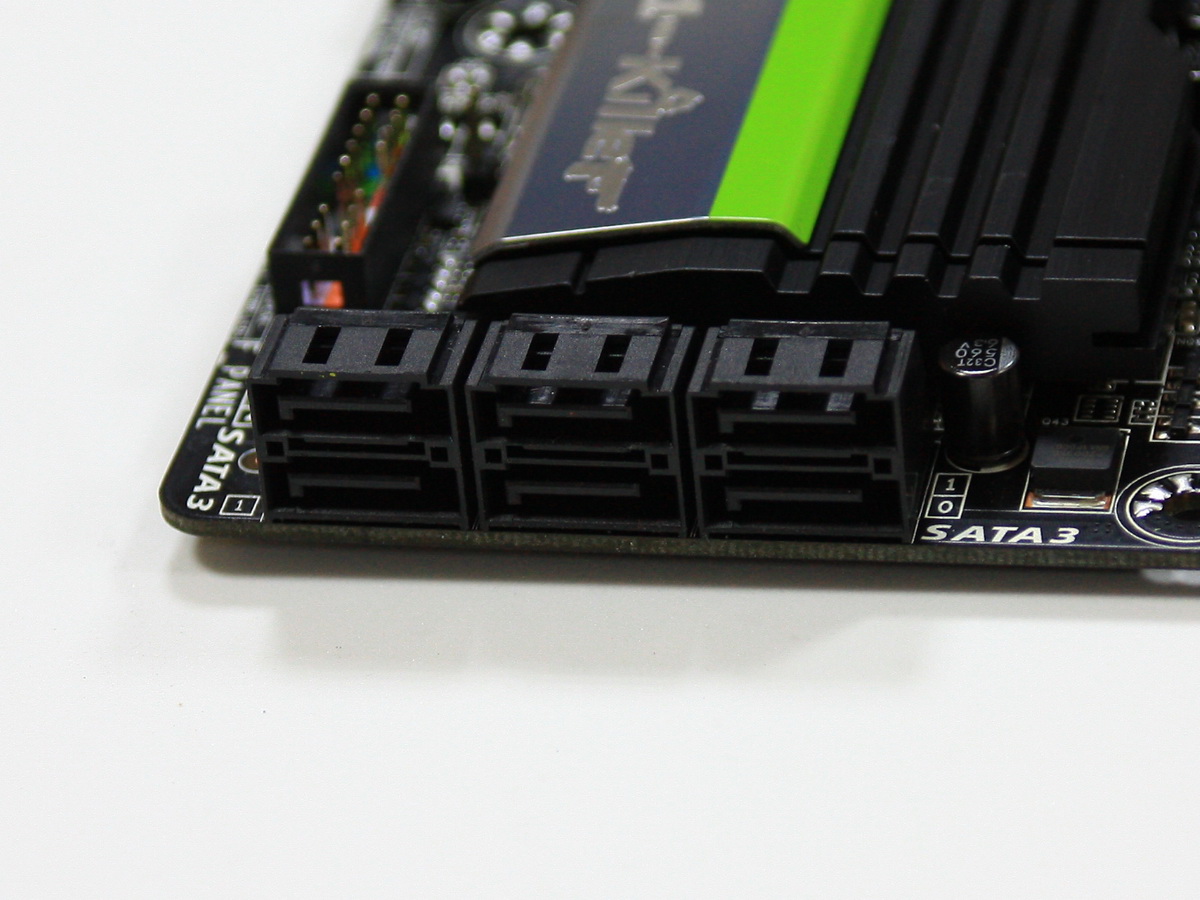

Δ6组SATA3接头！

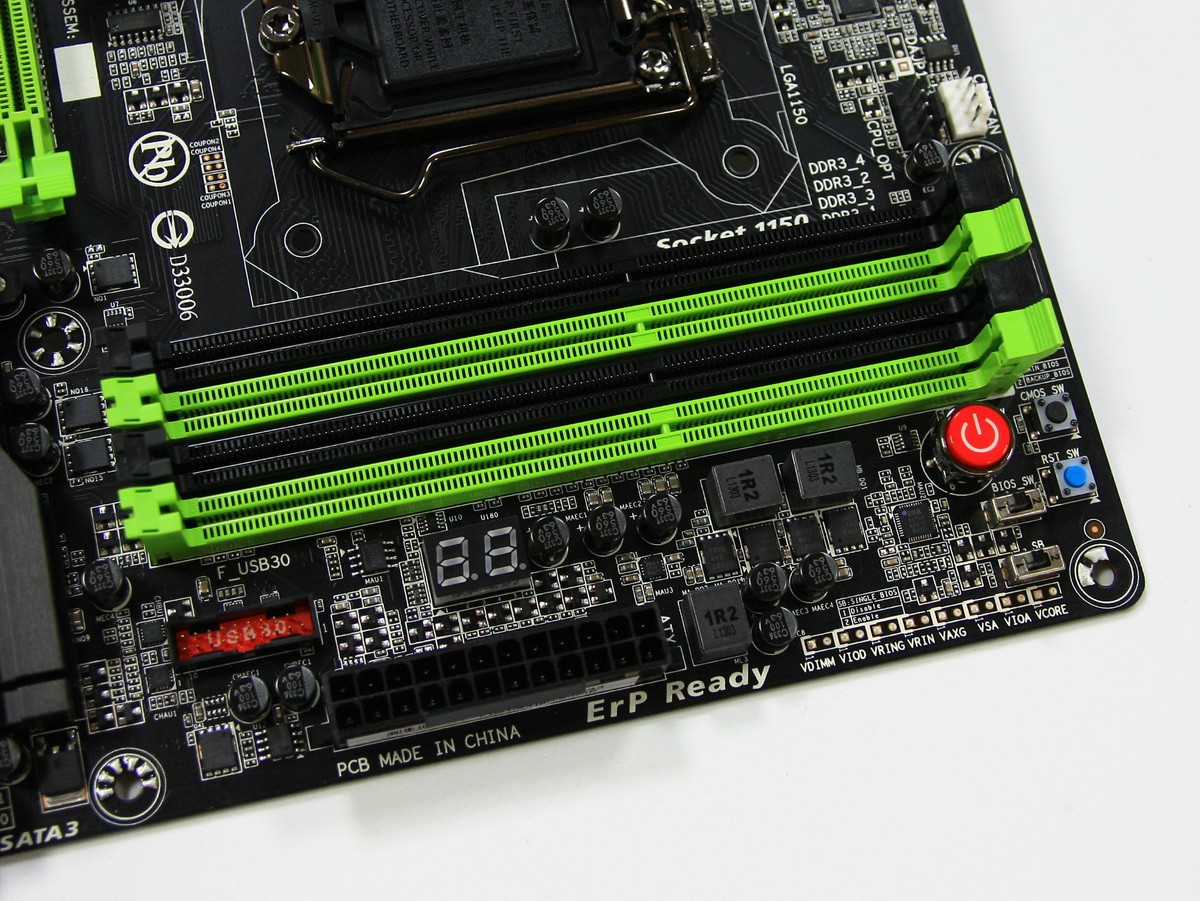

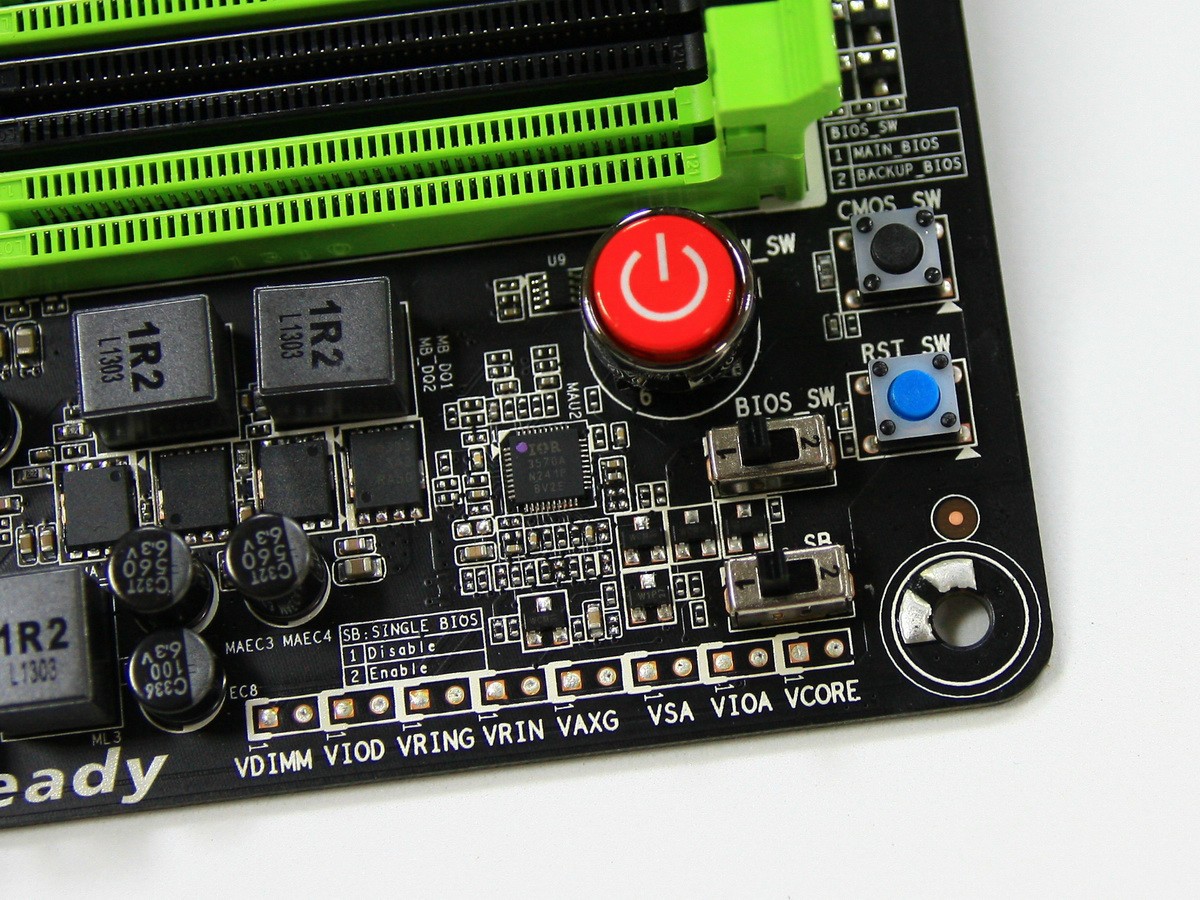

Δ4条记忆体插槽周边配置前置USB3.0，开机除错码，24pin主机板电源接头，开机/Reset/ClearCMOS键，电压量测点！



上方的Switch是主BIOS与Backup BIOS切换开关，下方则是锁定BIOS开关！


UEFI BIOS:

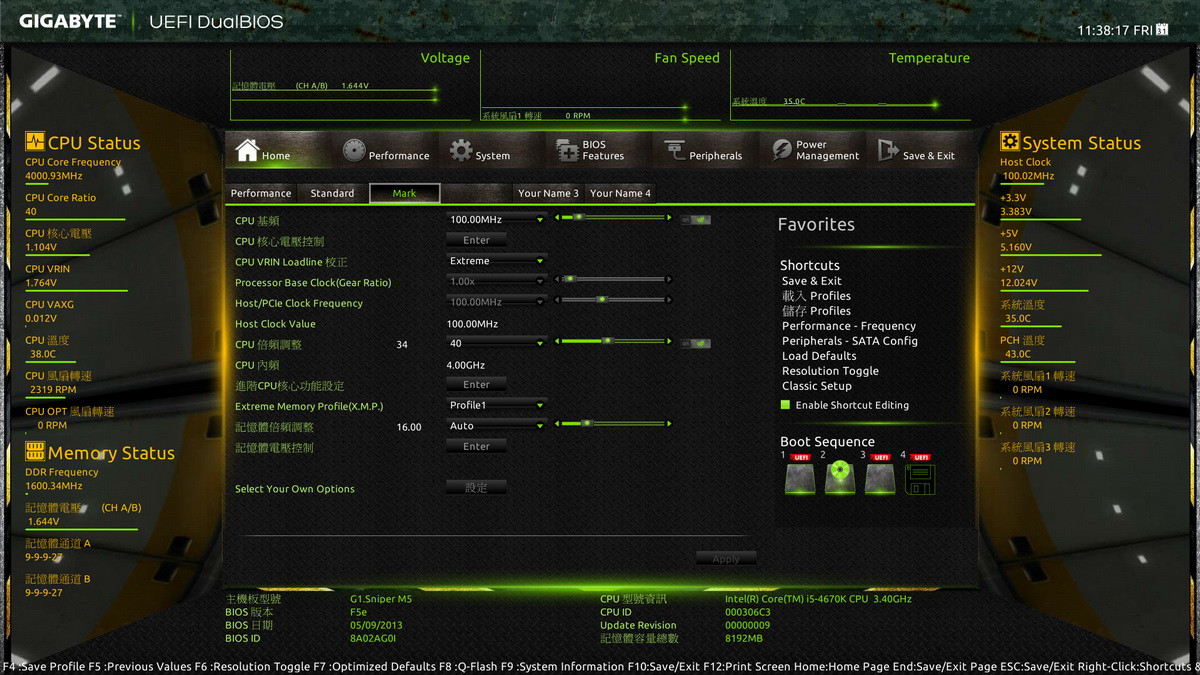

ΔBIOS Home画面，此页面下所有标签都可自行配置内容！
一些常调整的选项可以通通放进同一个页面，
并可设定进BIOS显示哪个页面，
简单说进BIOS后不用跳页就可以完成所有想调整的选项！
相当方便！

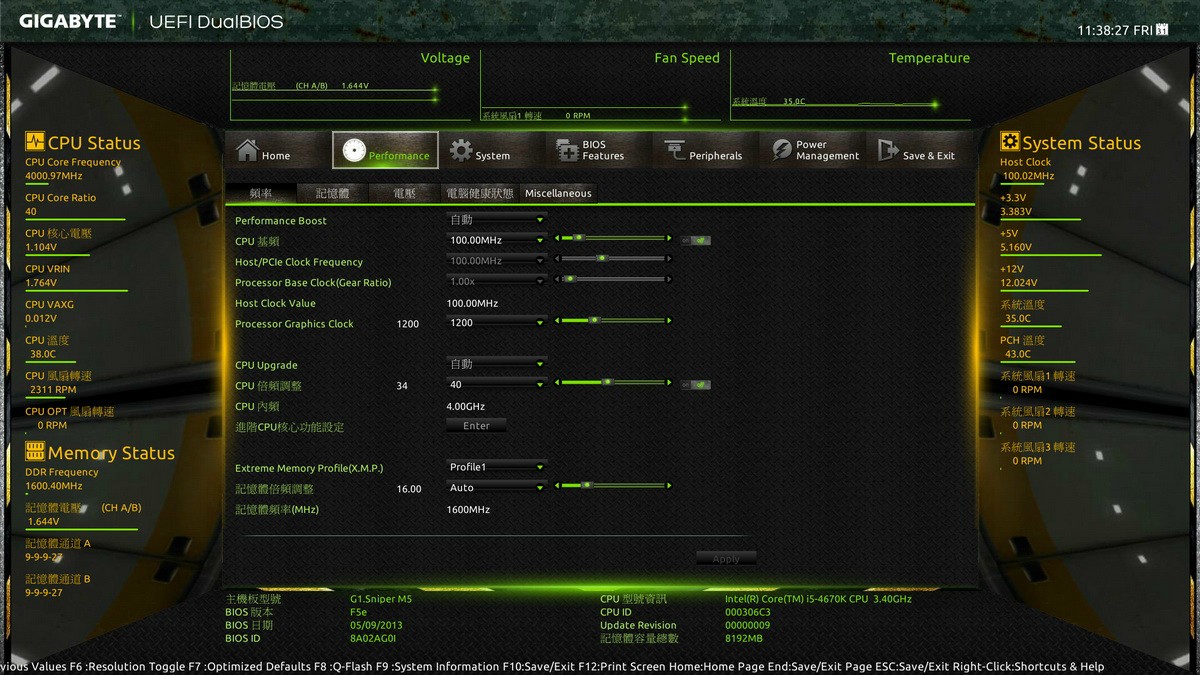

ΔPerformance页面

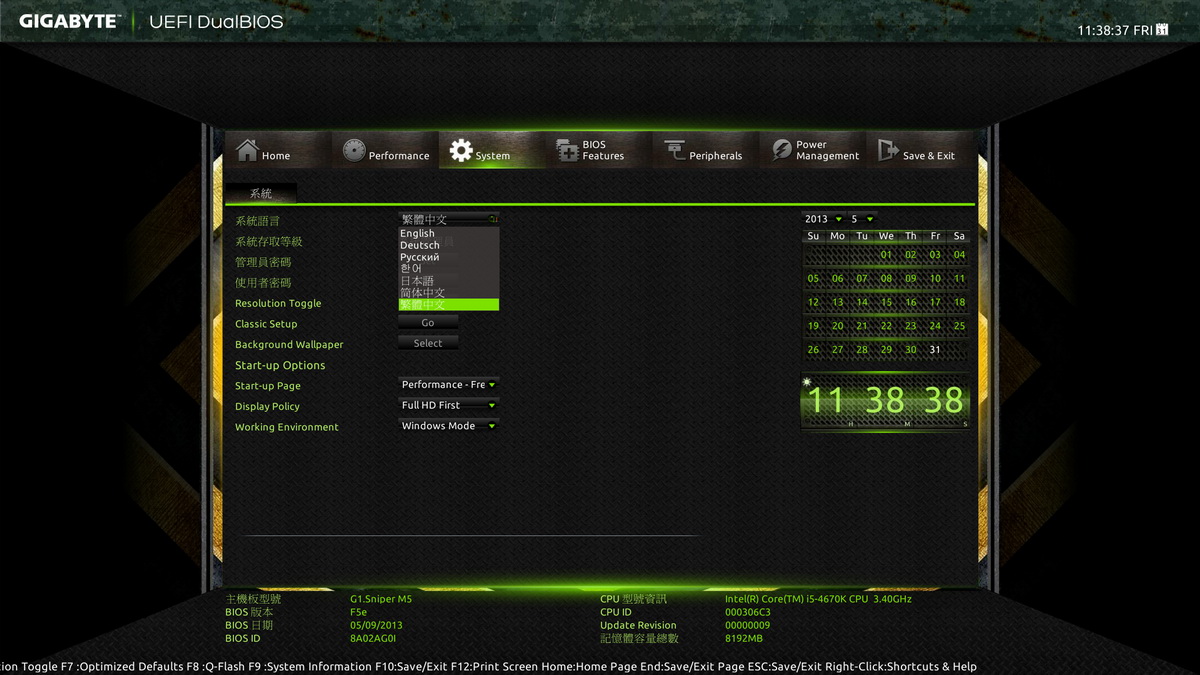

ΔSystem页面，支援多国语言的！

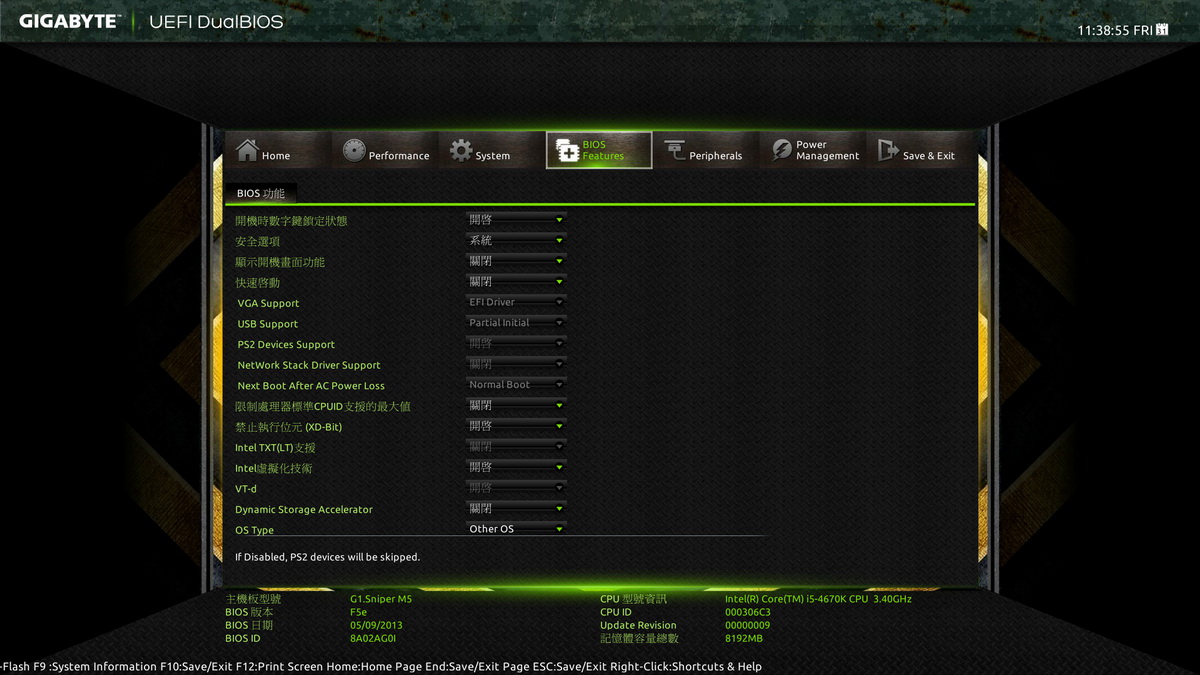

ΔBIOS Feature页面

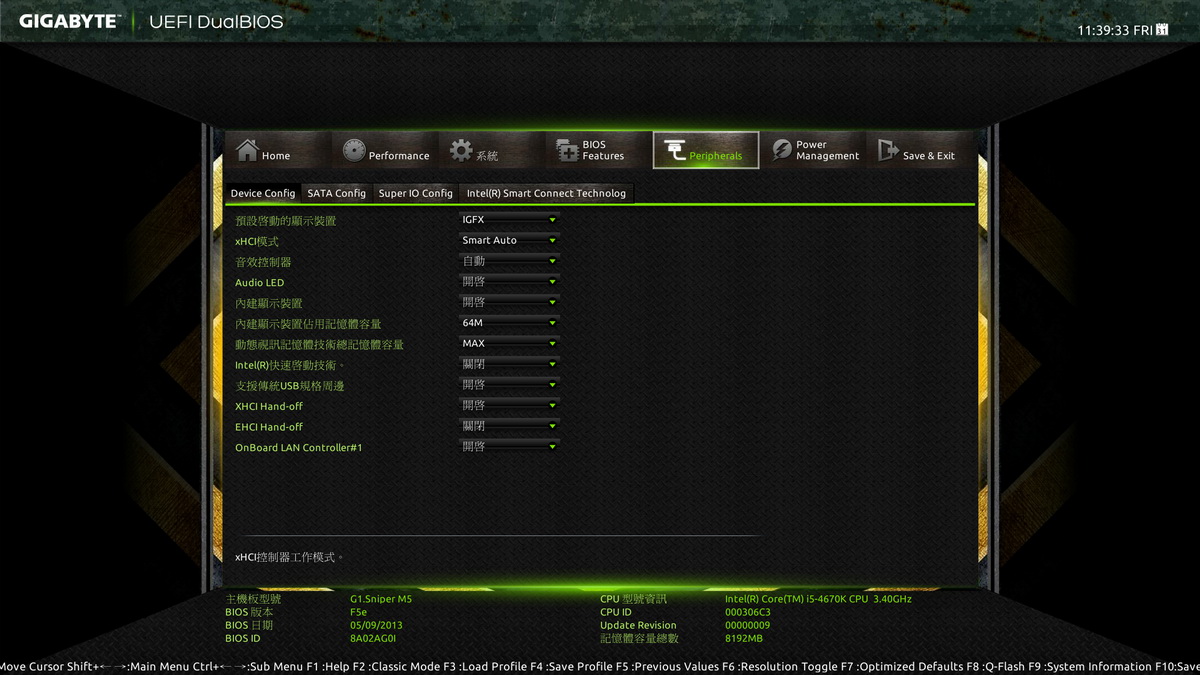

ΔPeripherals页面，主机板音效网路等周边功能的启闭与设定！

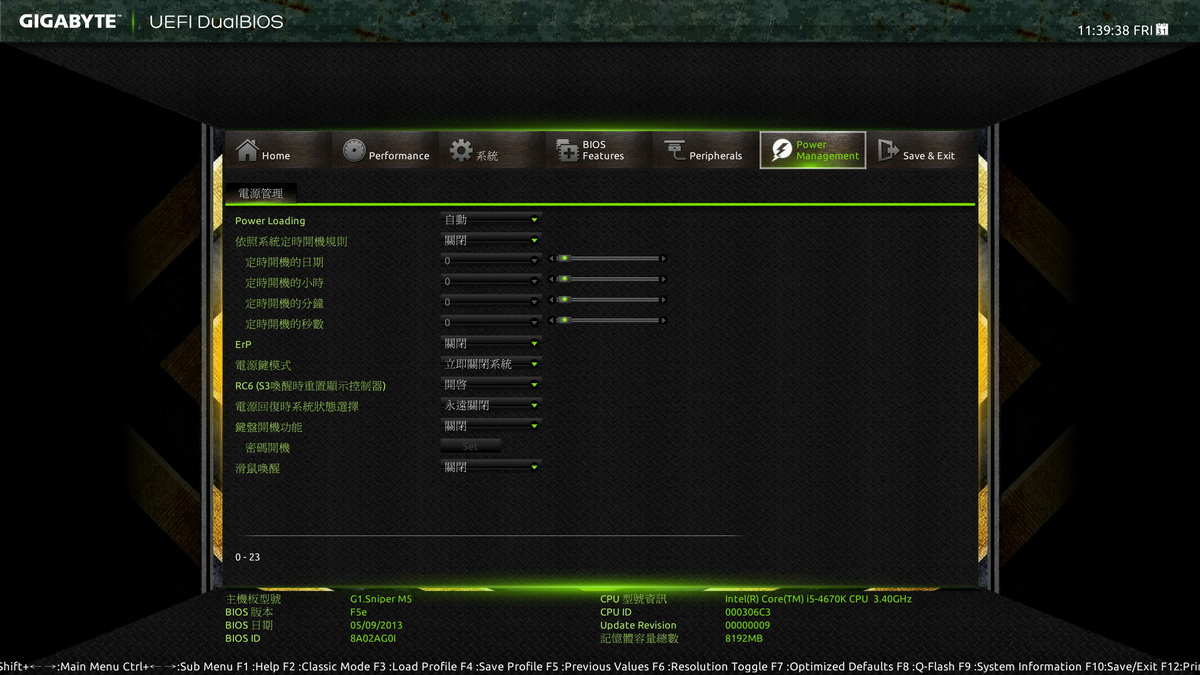

ΔPower Management页面


测试平台:
CPU: Intel Core I5 4670K @ 4.8GHz
Cooler: Cooler Master TPC 812
VGA: Intel HD4600内建显示
MB: Gigabyte G1 Sniper M5
Ram: Kingston DDR3-1600 CL9十周年纪念版
Power: Antec TP-750
HDD1: Intel 335 180G
HDD2: WD Raptor 150G
[img=0,1]http://i.imgur.com/U1eOpnY.jpg[/img]

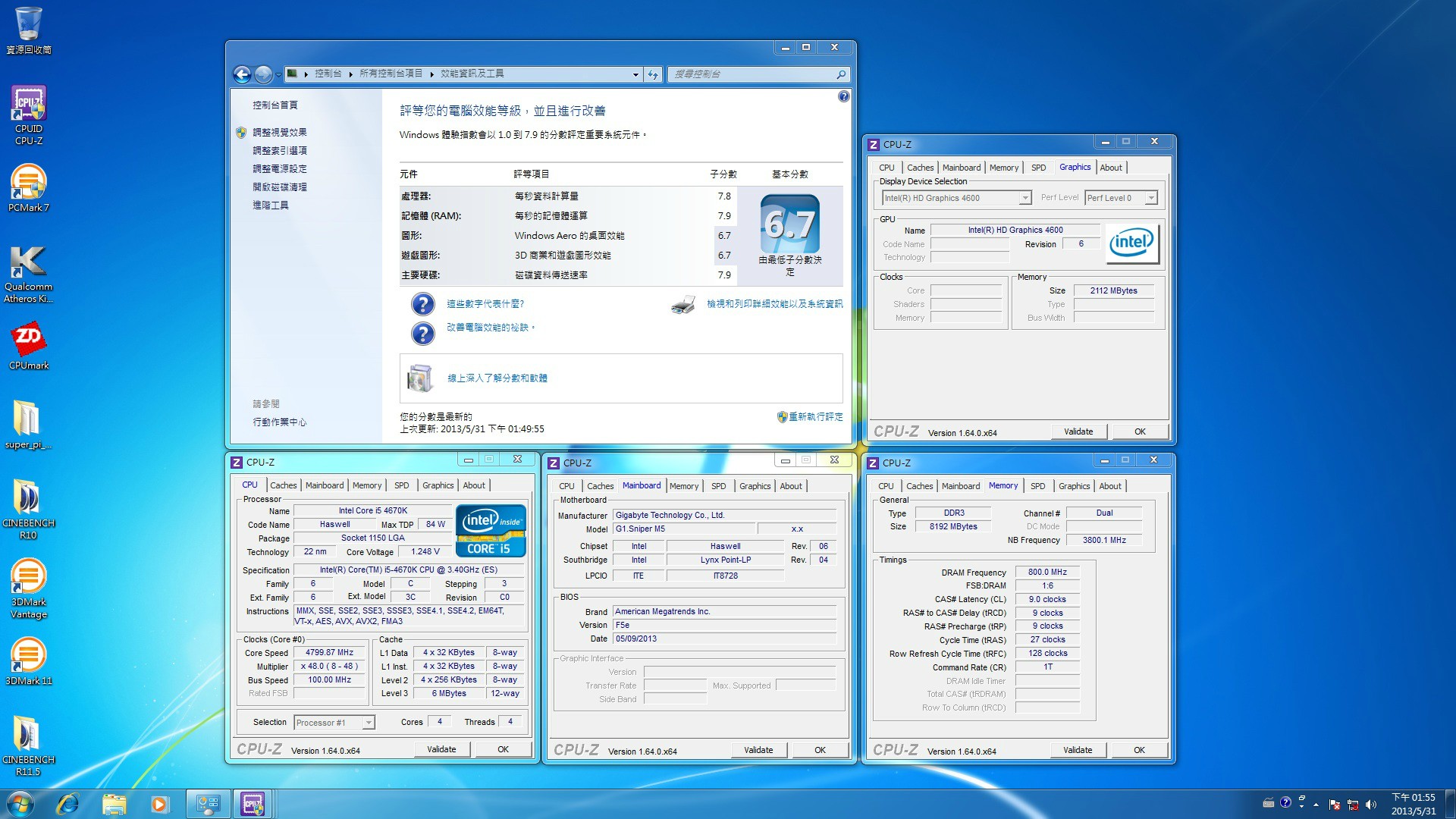

▼Windows7 Ultemate效能指数

Δ除了内显外其他都满分了

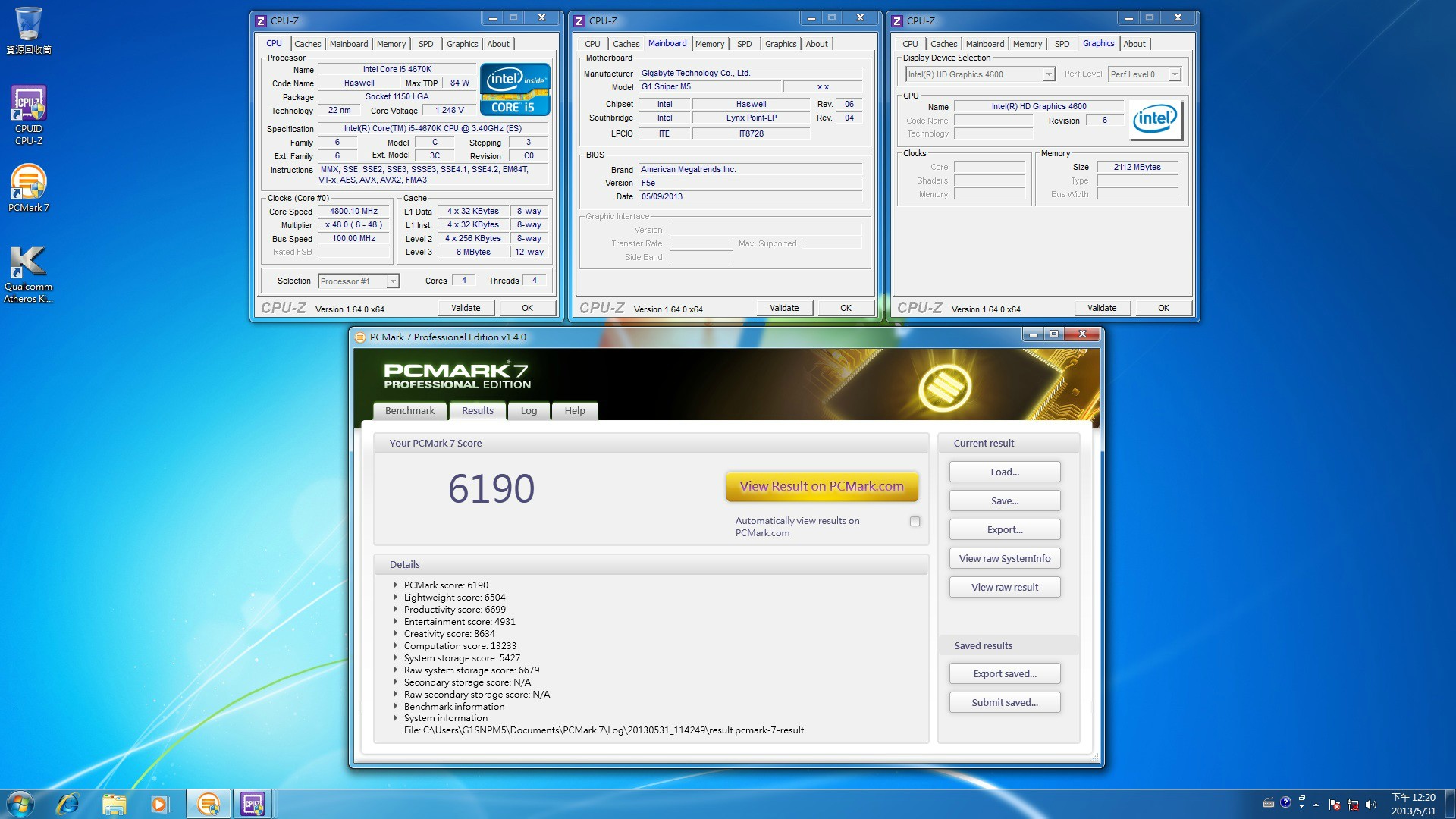

▼PCmark7整体效能

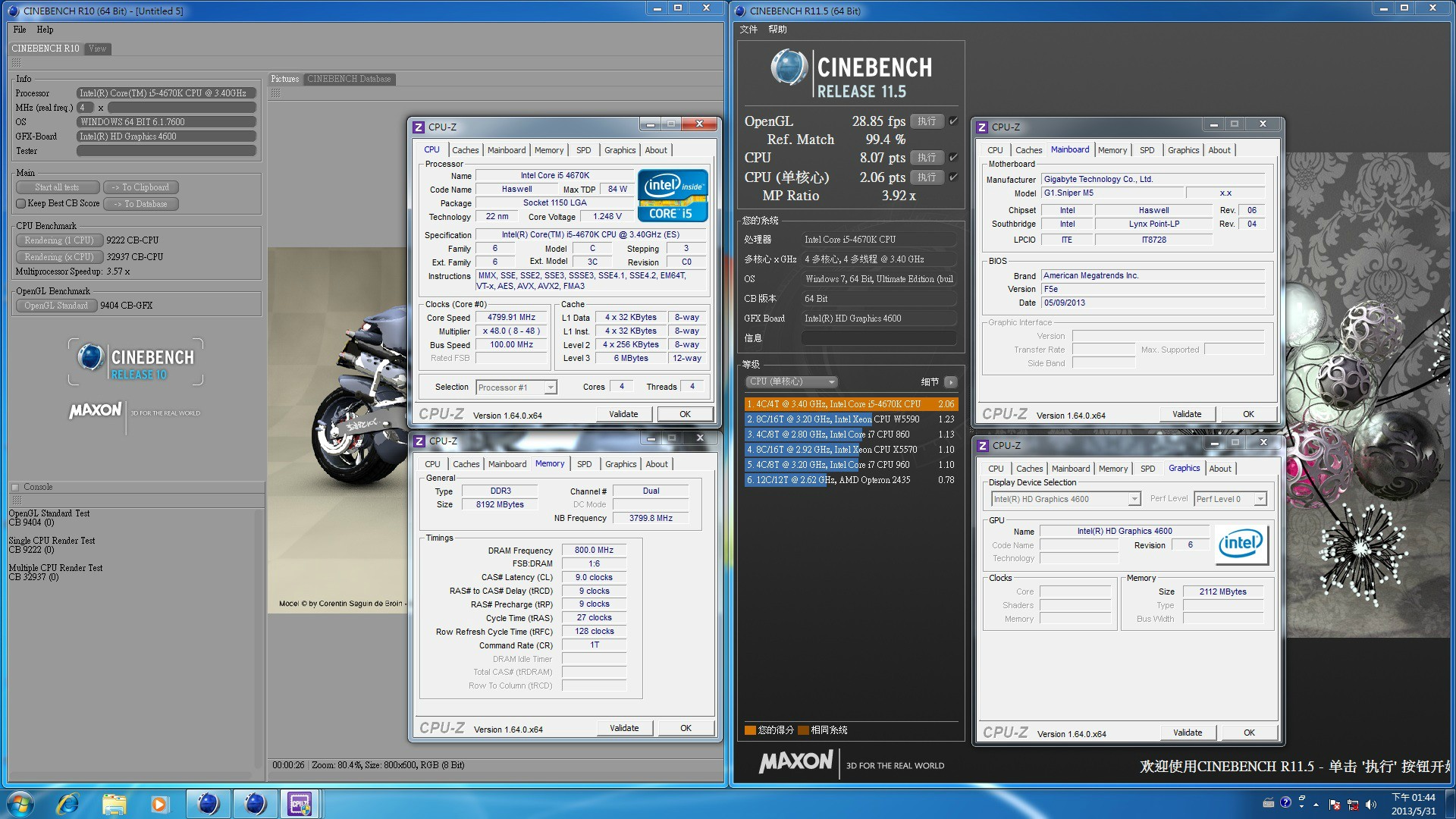

▼Cinebench R10 & R11.5

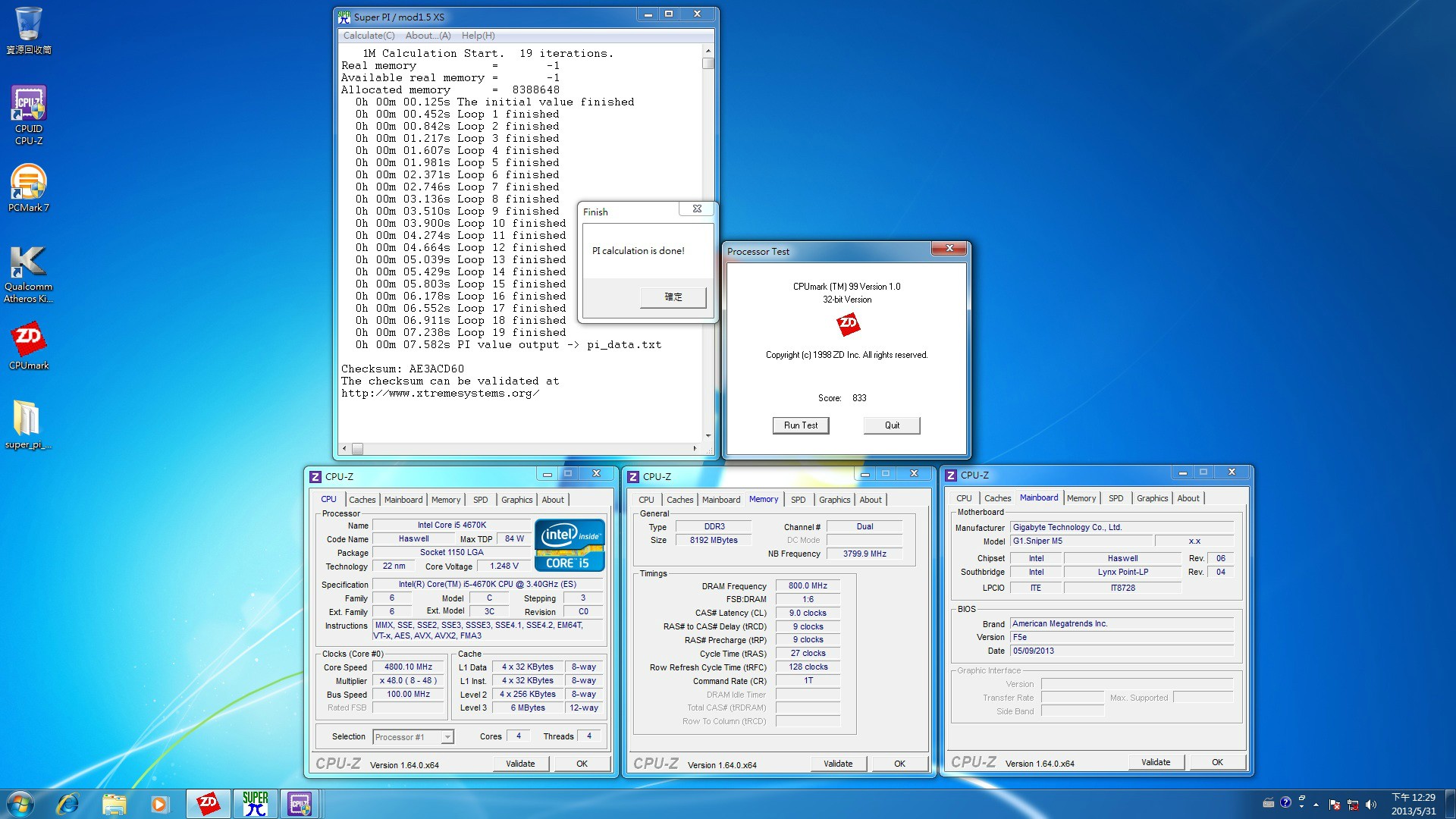

▼CPUmark & SuperPI 1M

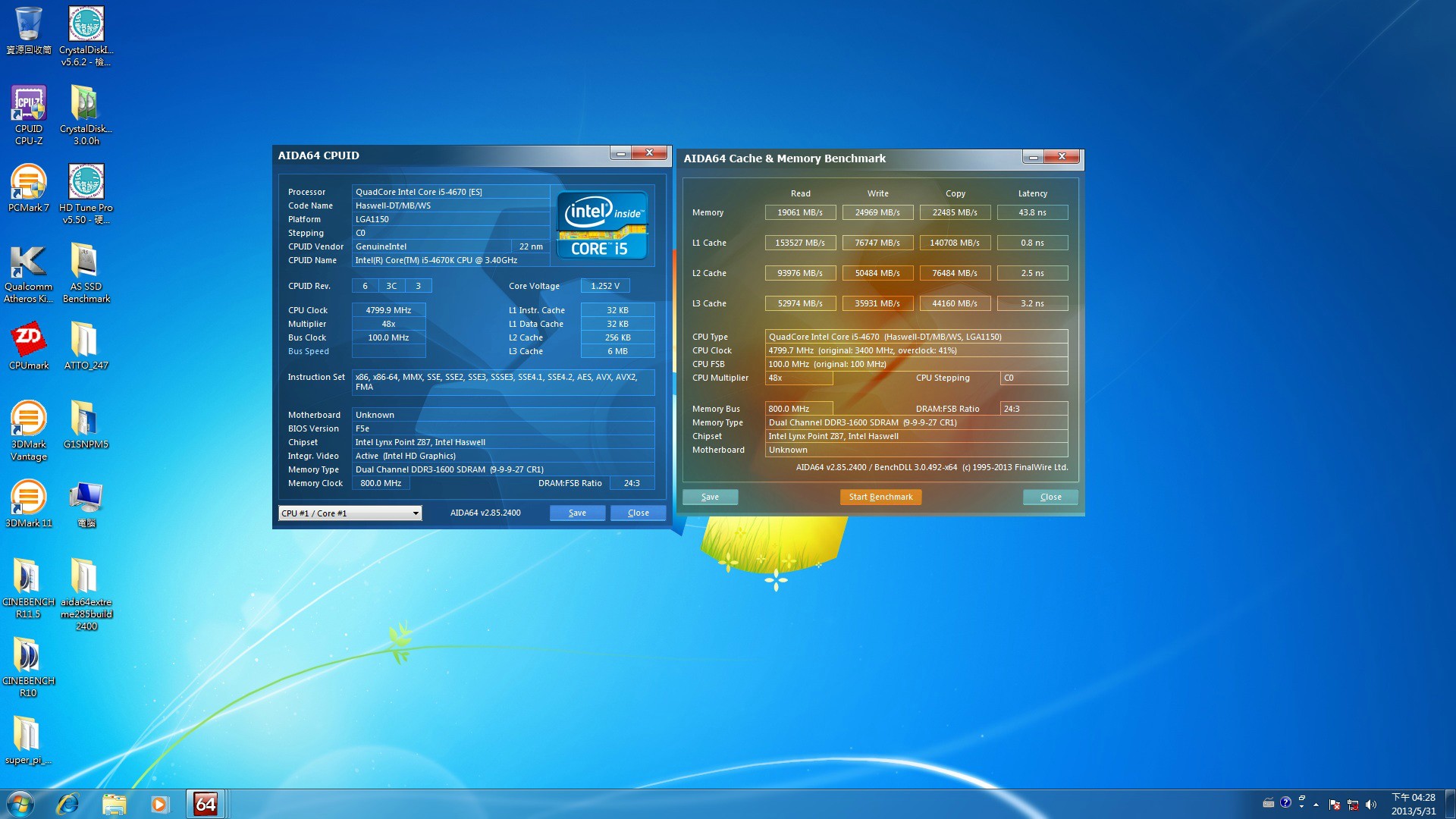

▼Everest 记忆体频宽测试

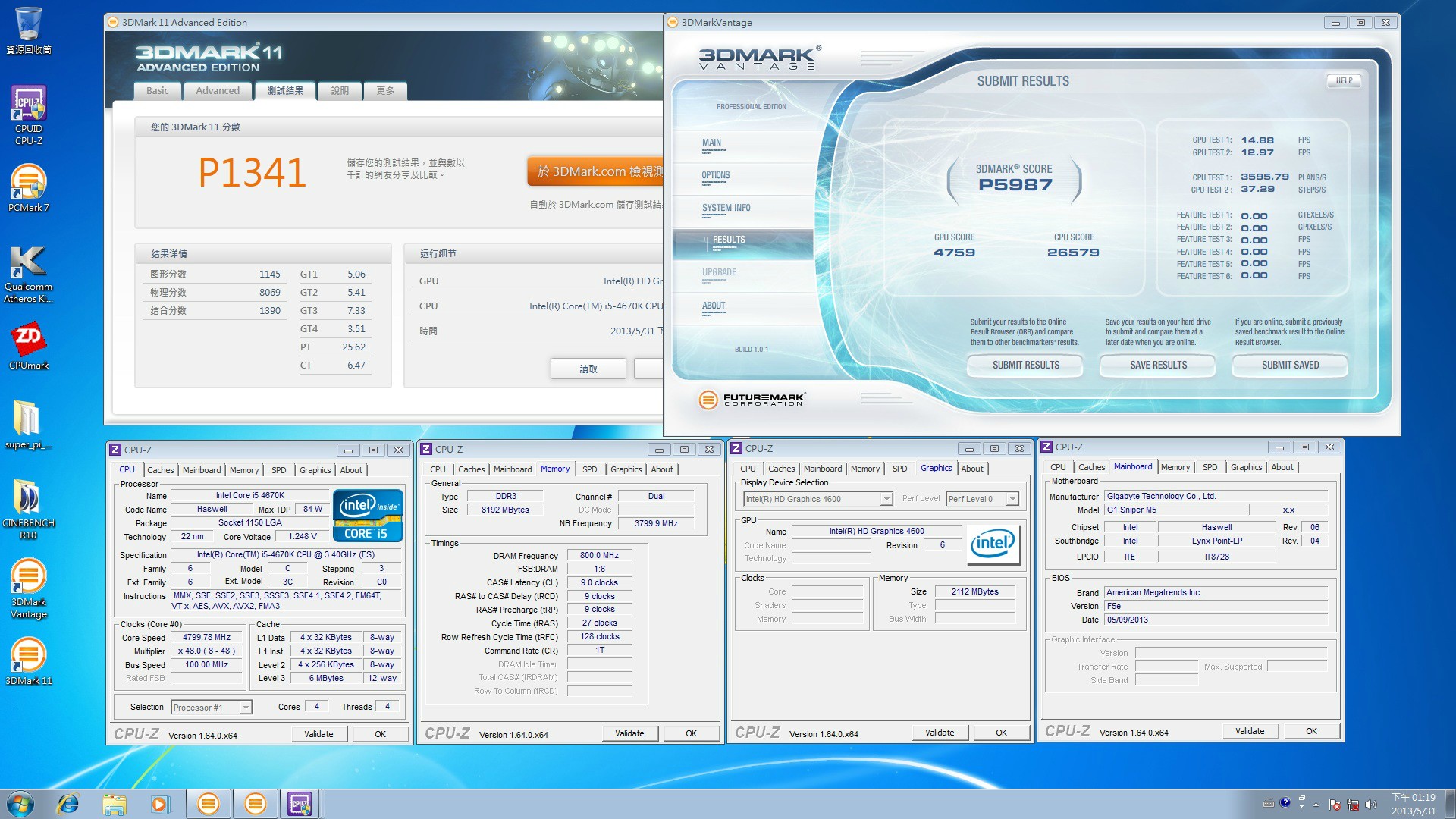

▼3Dmark Vantage & 3Dmark 11 Performance测试

Δ新一代内显HD4600虽然没有强大的效能！
但已有超越入门级显卡的实力！

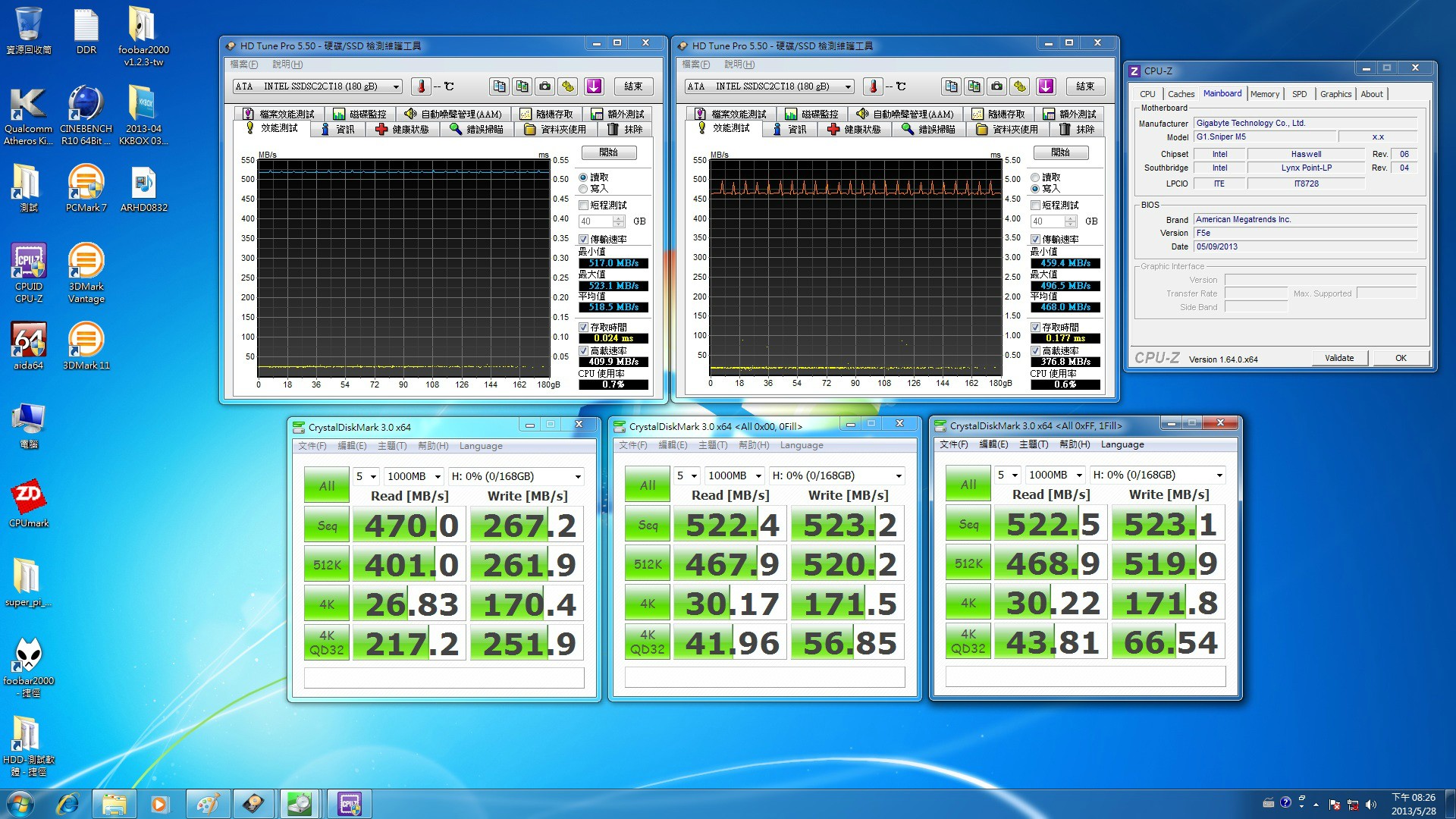

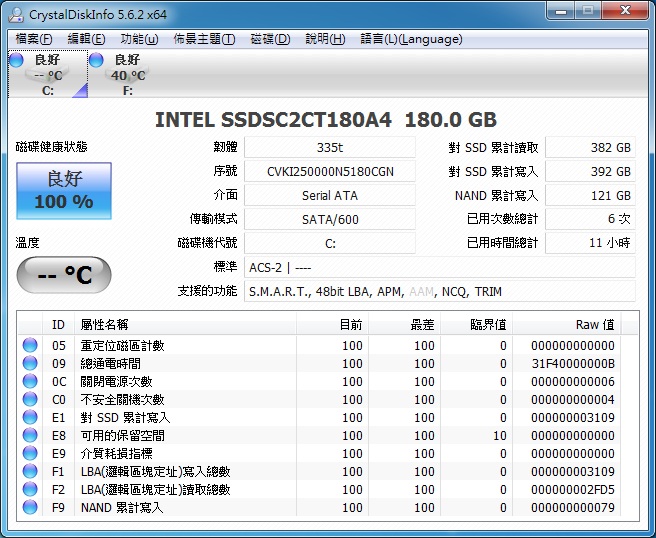

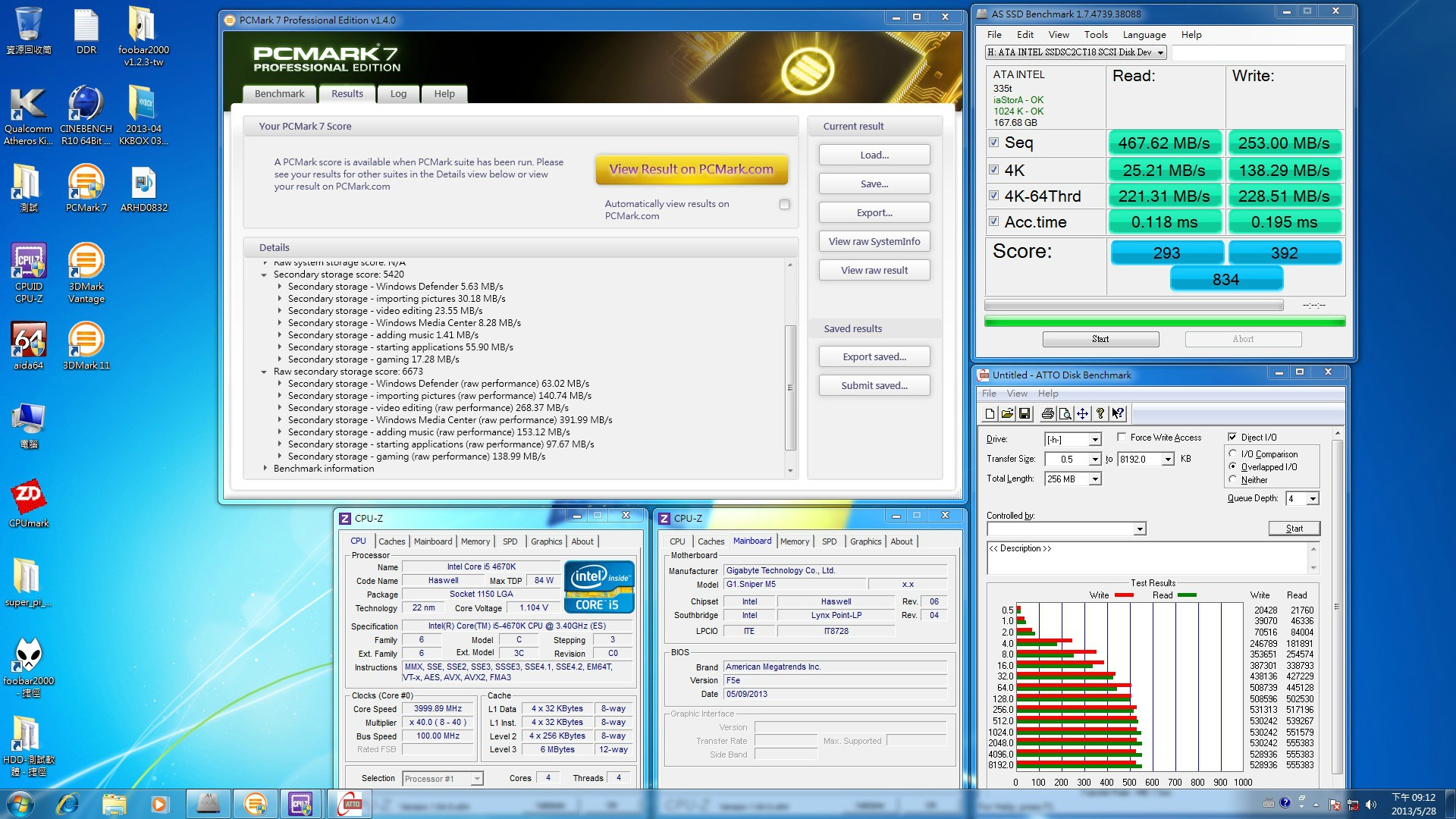

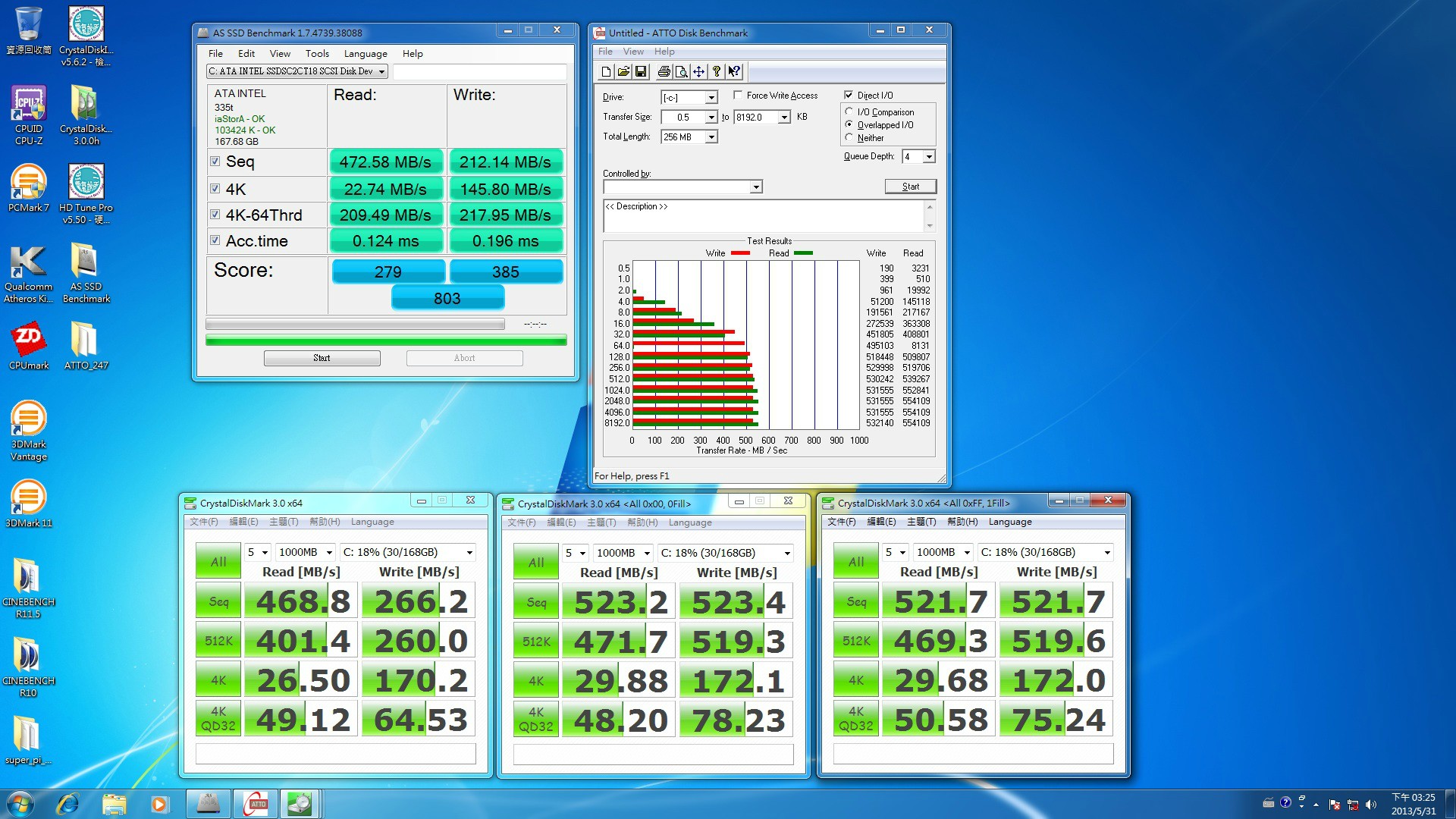

▼SATA3硬碟测试用的是Intel 335 SSD


▼Intel 335空白时



▼将OS装於Intel 335内再度测试

Δ发挥SSD的效能与SATA3的频宽！
装入OS后效能小幅下降,但依旧优秀！

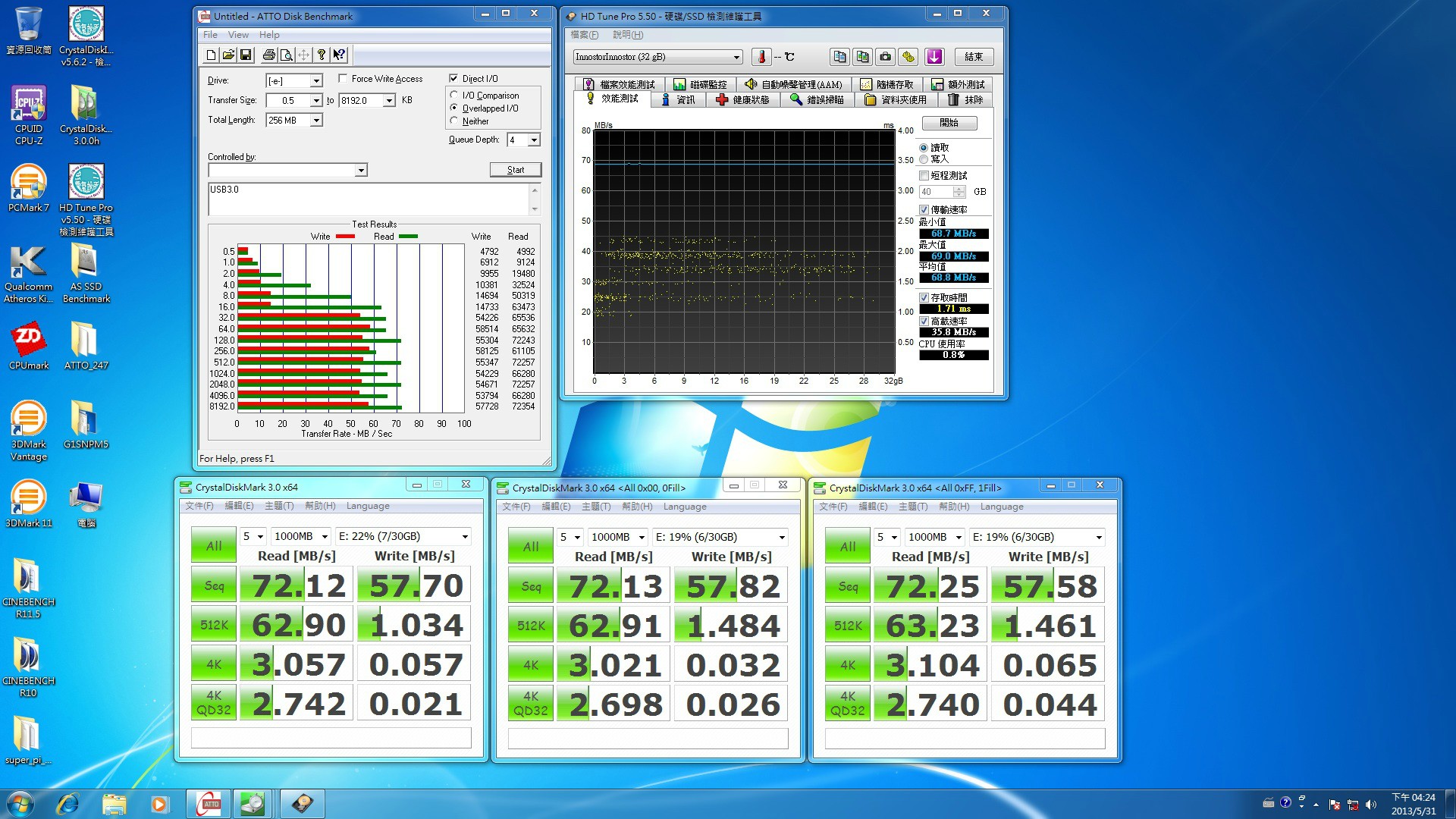

▼USB3.0随身碟测试

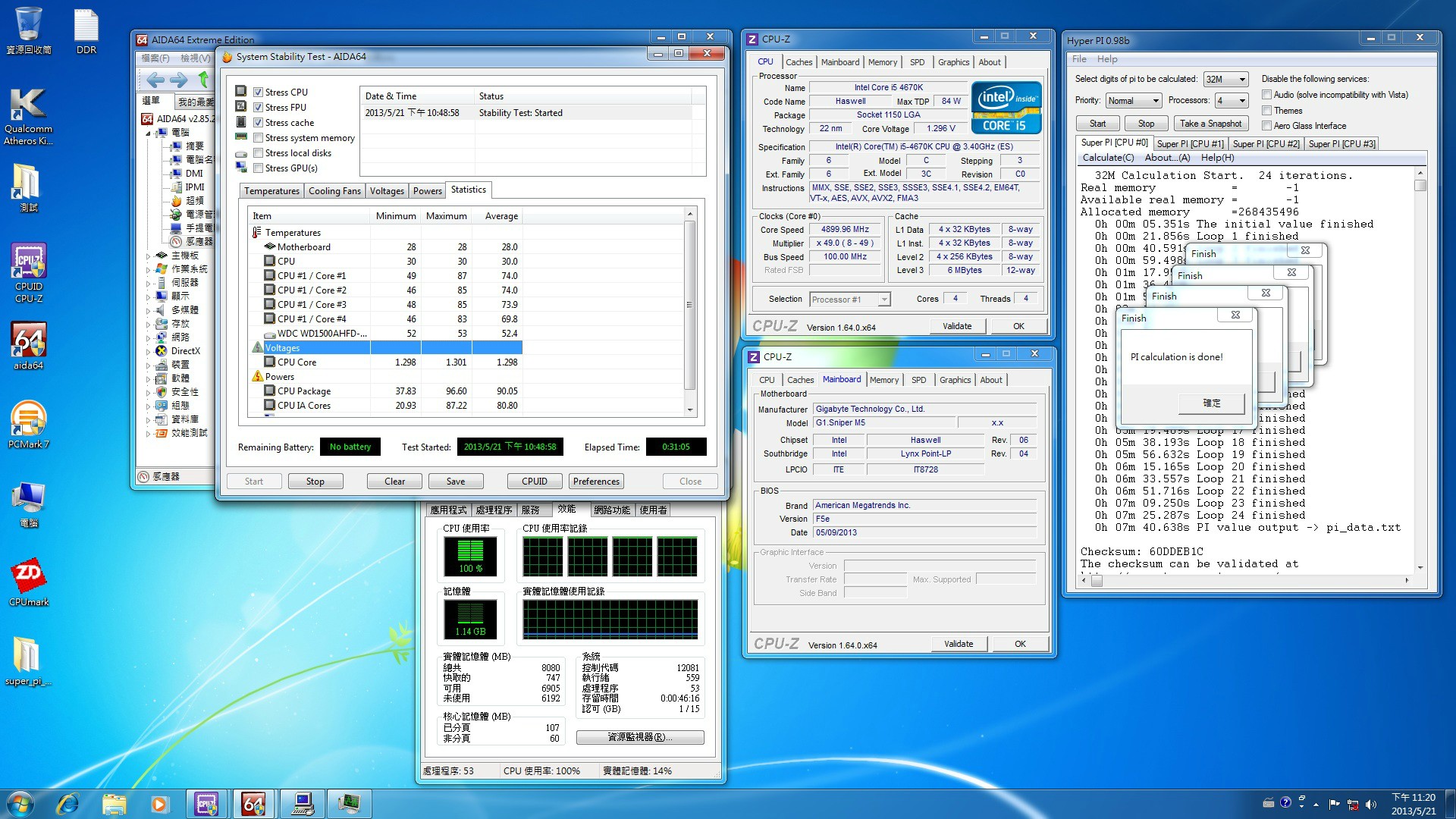

▼最后4.9GHz烧机一下

ΔCPU内部温度颇高，但散热器依旧冰凉！


Z87虽然台语发音不太优雅...
但算是将一些功能完善了！
不会有跛脚的感觉！
G1 Sniper M5虽为一张MATX的小板，
但用料并不马虎！
音效上的用心让小弟真的耳目一新(虽然小弟小木耳XD)...
碍於CPU体质普通与Dram的贫弱...
测试时超频没有亮眼表现...
不过设定4.8g测试还颇轻松的...
如果有好U好RAM...
应该可以有更佳的表现!
