Hp LaserJet 1015 卡纸 维修 (拍卖要价...

也许发这篇文章档人财路，但是为了正义让你可以省下1200

基本上应该HP LaserJet 雷射印表机 卡纸的噩梦，或者说一次吸两张问题，应该都可以解
懒得打字先看图

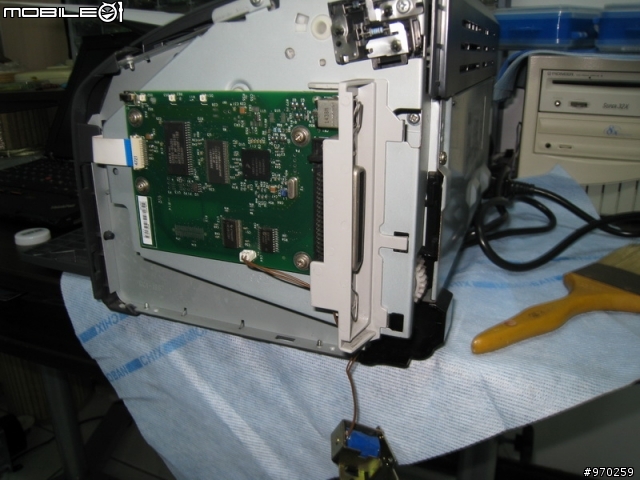

先拆开侧盖，基本上只有一根螺丝，在扒开即可，如果无此技能建议花1200给人赚了事
如果你有天分再请往下看，蠢材请不要再问我如何拆

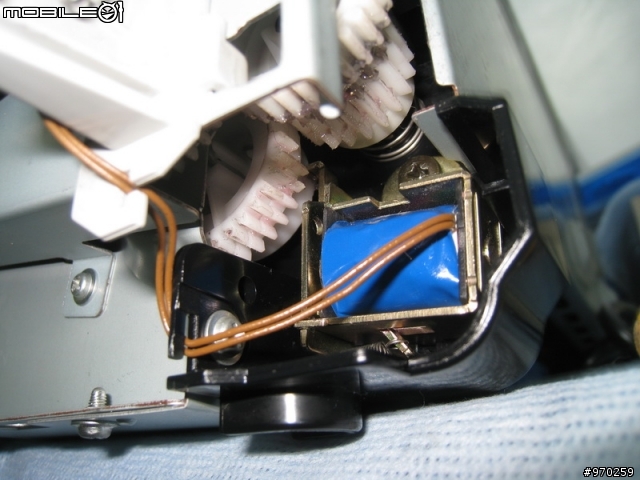

注意看一下右下角有个电磁阀，这东西位置可能随不同型号会变，但应该都长得差不多
一颗螺丝而已转下即可拆下，老话一句，蠢材不懂用螺丝起子请直接按上一页离开，免得污辱这篇文章

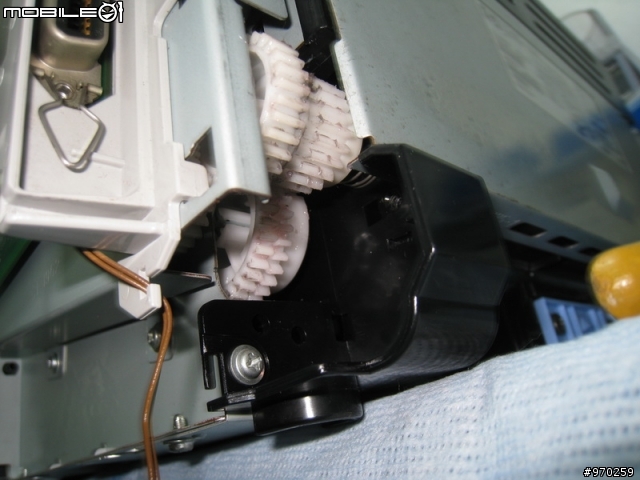

拆下样子，裸空，如果有心买个塑胶齿轮润滑膏顺便涂一涂，可以让印表机用到你退休它还健壮，HP只有赞(早期应该都不错)!!

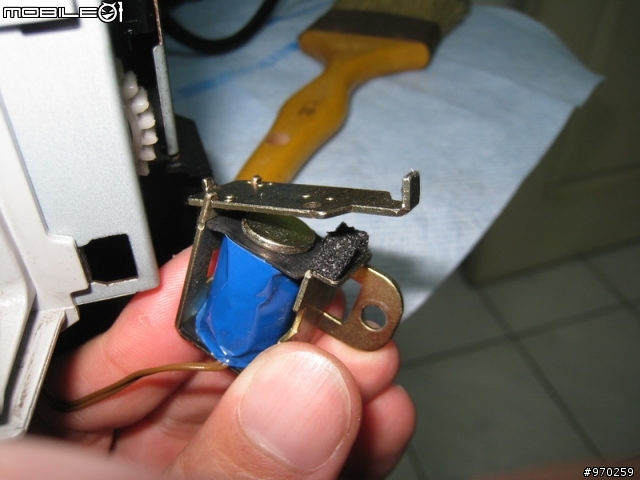

注意看一下照片贴黑胶带位置，会造成异常就是HP使用可能环保材质久了泡棉老化，只留下残胶导入黏住，造成无法卡住齿轮，影响进纸的数量，才会造成多张吸入跟卡纸，甚至发出异音
抱歉讲太多了，露天拍卖那位要价1200号称"独门技术"会气到跳脚，喜欢就自己搞吧!

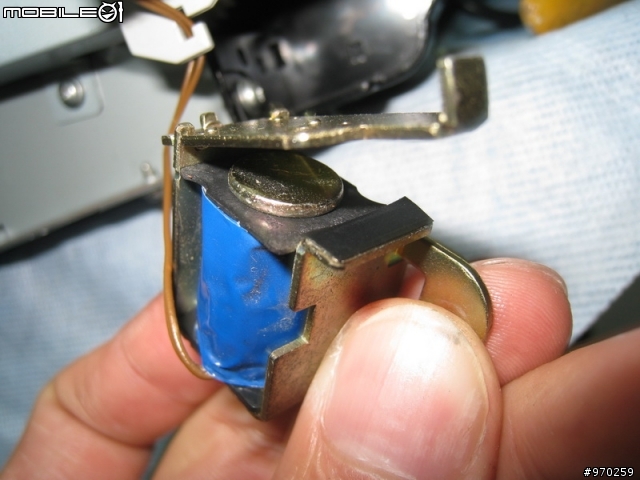

自己测试贴胶带电磁阀一起动"咖"，太大声了，把我家蟑螂都吓哭了，因此改了设计改用泡棉，因为这是"非环保材料" 应该不会像HP一样得了化骨棉掌自动腐化，因此可以撑到我退休


以上打完，如果你跟我一样是天才，恭喜你自己 DIY可以省下1200，讲清楚是省下不是赚到喔!

作者: gogoid   发布时间: 2011-12-06

作者: jump_huang   发布时间: 2011-12-07

作者: gogoid   发布时间: 2011-12-07

作者: jump_huang   发布时间: 2011-12-07

google 有兴趣可以参考看看，虽然型号不同应该大同小异
很多卡榫喔! 要很小心

Key: WorkCenter-3119 repair manual 有兴趣自己找吧!

作者: gogoid   发布时间: 2011-12-07

作者: KO熊熊   发布时间: 2011-12-07

作者: jump_huang   发布时间: 2011-12-08

jump_huang wrote:
非常感谢gogoid...

不死心，死马当活马医，再接再厉~~战斗2小时，跳转看图好了

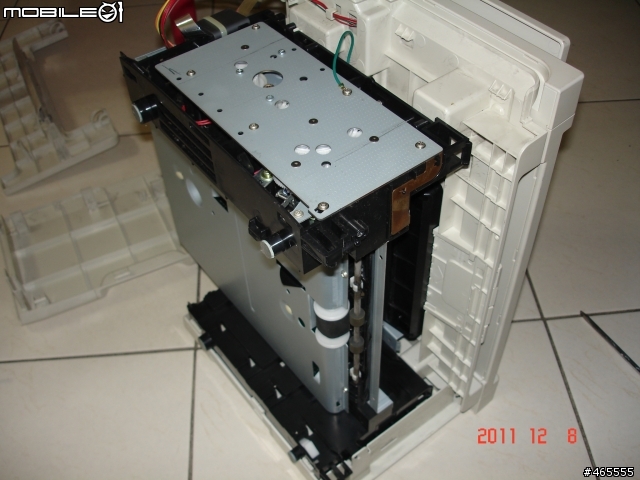

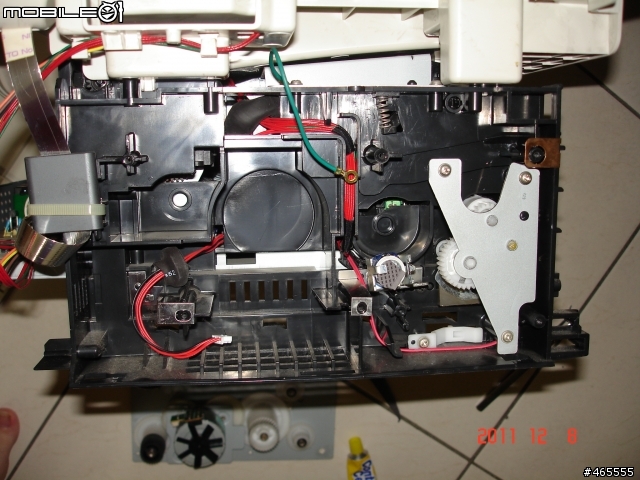

下面是拆开侧板

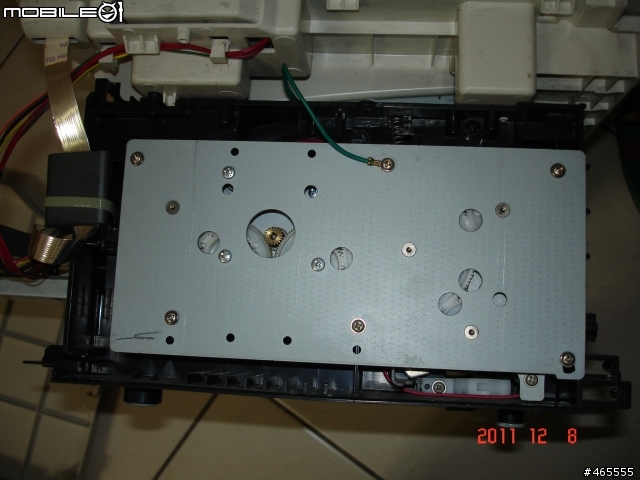

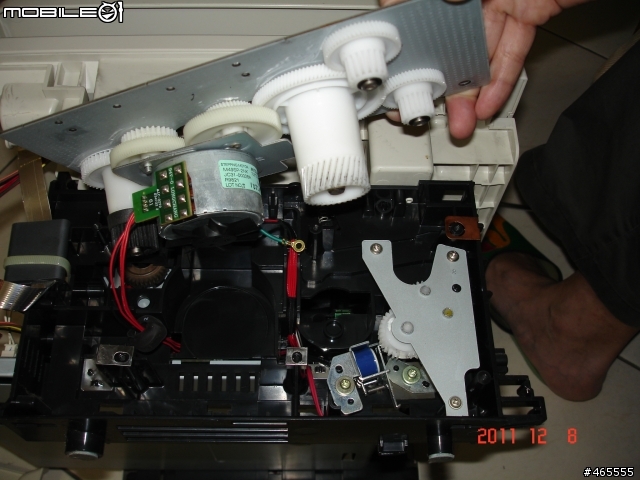

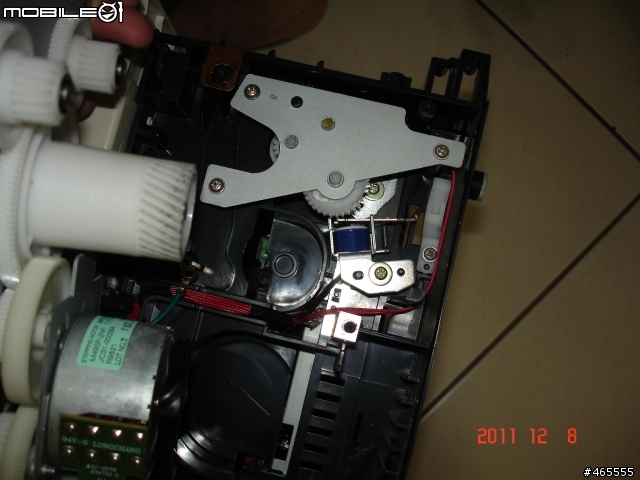

将模组6颗螺丝取下，翻开模组，可清楚看到磁筒(蓝色)

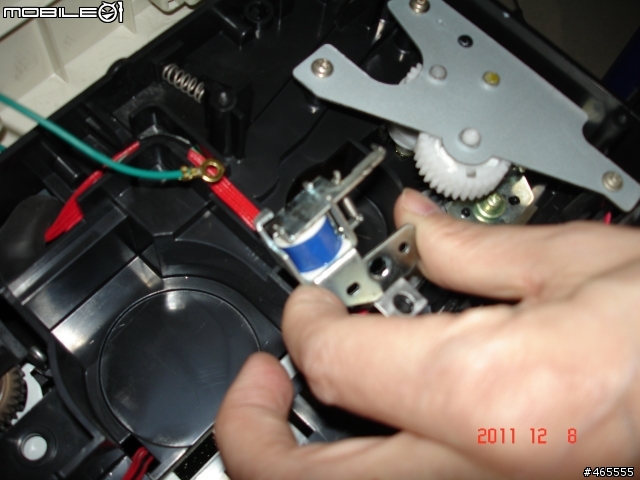

将簧片靠近吸铁，果真会停置约6秒后才弹回，打开看果真有一个类软胶的材料，有被压扁的迹象

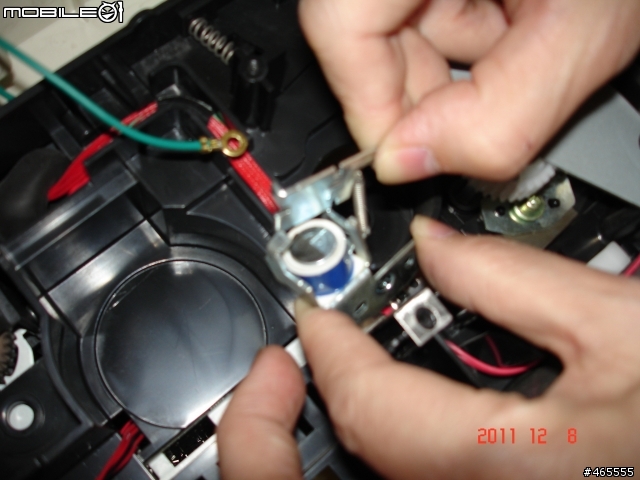

将簧片分离，要小心小弹簧~~飞不见就玩完了~~

将类软胶移除，并安装一类似材质塑胶软垫(这是第一次乱找的材料，结果是太厚了)

这次其实是失败的，接著又二次施工(没有在记录过程了，有点累了)，将厚度调小一点，果然真的不会再进第二张纸了，但开机时第一张列印时，还不是很顺畅，机器一开机有时会显示说有卡纸在进纸夹，或是第一张列印时会无法顺利进纸，但是确定不会在出第二张卡在机器内了，这$1.2K可以算是省了吗?还是有办法让小弟更完好吗?
感谢楼主的教学及gogoid大大的3119拆解手册，值得啦
夜深了
晚安

==================================================================

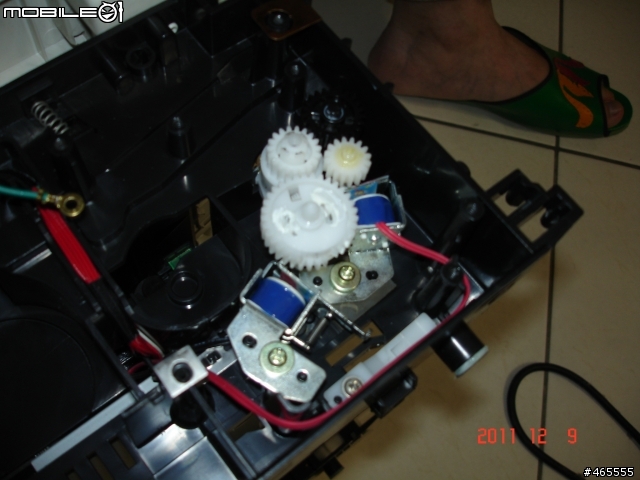

在拆一次，大发现wc-3119竟然有两个电磁阀，只好在加工一次，测试后终於完成任务，省下了$1200，详见下图，报告完毕

作者: jump_huang   发布时间: 2011-12-08

作者: ugauson   发布时间: 2011-12-10

作者: gogoid   发布时间: 2011-12-12

作者: Arlington   发布时间: 2012-03-23

作者: gogoid   发布时间: 2012-03-23

gogoid wrote:
也许发这篇文章档人财...
楼主真是佛心来著的,有机会试试,打个卡先..给您按个

作者: nwcs   发布时间: 2012-03-24

gogoid wrote:
也许发这篇文章档人财...

感谢分享

作者: djh449   发布时间: 2012-03-26

作者: CenturionBlack   发布时间: 2012-03-26

作者: Jeff1313   发布时间: 2012-04-15

作者: r3688ex   发布时间: 2012-04-15

作者: beavis38   发布时间: 2012-04-29

版大这篇实在太实用了~

可以省下1200了~~~

作者: 阿卜19870317   发布时间: 2012-04-29

作者: 8011   发布时间: 2012-06-22

这也不算挡人财路...会DIY的人 还是会...


不会还是不会..


给你拍拍手...

gogoid wrote:
也许发这篇文章档人财...

作者: dhc1473   发布时间: 2012-06-22

作者: jackywang111   发布时间: 2012-10-04

作者: chichhun   发布时间: 2012-10-07

作者: r3688ex   发布时间: 2012-10-07

作者: Arlington   发布时间: 2012-10-08

gogoid wrote:
也许发这篇文章档人财...


谢谢楼主分享好文， HP LaserJet 1000 长年卡纸的问题已经依照楼主的分享步骤修复 .

感谢 ！！

作者: apple-mimi   发布时间: 2013-03-01

我们公司的HP 3015事务机也是一样有这样的症头
看到这篇分享,二话不说拆机试试,,,,,,,

成功,3015事务机也可以用这方式改善,,谢谢版大
