G770 土炮CPU散热2.0 四部曲(完)

g770改i7 CPU 真的很快吗?
我时常使用3D软体
CPU负载相当吃重的
而当下测试软体都式以分数来衡量...又有点不著头绪
所以我就测试几款机器 用时间证明一切
测试档案:某3d档案 含光影.反射 等等的高阶效果 跑1920*1200像素 测试跑图时间

拼装桌几--------- c2d 2.0G----------01小时42分
g770--------------搭配原厂b950cpu-----01小时40分
macbookpro 17吋---i5 2.8G -----------01小时02分
g770--------------改i7 4核 2.4G----------29分

结论:i7 4核心 G770 真是他X的快呀 (叫我超跑吧.....)

..........正题分隔线..........


g770改i7-4核CPU后
把原厂配的35瓦cpu换成i7-45瓦
导致温度居高不下
(市面上4核8线例如2630 2720 2820 都是45瓦...所以都很烫 尤其是2920还是55瓦的)
上述都可以装上770只是温度太高
导致效能受到限制
因此许多玩家推荐用到双核CPU即可(如i7 2620 35瓦..与原厂b950同)
以下即是为烧得要命的四核cpu散热而做的改装课题

本专题主角G770


一部曲-i7哀凄现身(无图)
在一部曲.我把CPU从B950换成i7-2630M es
首先我要说B950其实效能也不差
外接1920*1080看高清影片也没问题
不是重度使用者一定绰绰有余

装上i7 3d软体四核满载操半小时的数据
时脉:2.0-2.1G
温度:90up
power:30-32瓦
说明:电脑若发现温度超过90度时 会自动降低效能 所以最高至92度
加装散热垫顶多影响1-2度


二部曲-见龙卸甲

所幸二部曲直接把底板拆了
直接灌风!!!看看这颗cpu能发挥到甚么效能
我是用家用电扇来灌 .是有点犯规啦

时脉:2.4G(全时)
温度:73-75度
power:40-42瓦
说明:
没错...温度骤降后.效能就出来了
直接从2G跳⒉4G 温度也不高
算是有发挥实力了
从瓦数来看目前40-42瓦 为24倍频
以比例还换算若是要突破到25倍频 则是要43-44瓦
以45瓦cpu而言 电脑不会让cpu吃到这么接近45瓦
所以我判断24倍频应该是2630的极限了

话说回来....拆壳长期使用是有风险的
应该没几个人心脏这么大这样用


三部曲-青铜圣衣散热传说
这章主要是把热能用铜材质导出来!正式进入土炮的新纪元!燃烧吧小宇宙!!!!

1.在底盖边缘处开孔.开孔正下方为 CPU的铜导管


2.铜导管可以用精细锉刀些微整平.加工记得要整组散热片拆下来处理


3.手工弯折U型铜片.这要折到刚刚好很不容易.我折坏了3-4片


4.外盖贴附10*10铜片(记得避开螺丝孔)
仅薄铜片不会影响笔电站立 下方约有3mm的空间




时脉:2.3-2.4G(偶尔2.2)
温度:只有刚做好时约85-86度 铜片氧化后89-90度 加散热垫可以到85-88度左右
power:37-38瓦
说明:
这次实验中
时脉与原始相比 已经跃升2-4个倍频 看起来很不错
但是呢.温度仍然没有降
偶而跑到90度时.电脑会自动把时脉压回2.0G
所以时脉总是载浮载沉的跑
欢喜之余.仍有些遗憾




四部曲-直捣黄龙
再三部曲的实验中确定一些问题
1.770的风扇与散热不够力 风量太小(去摸过蓝宝坚尼/隐形战机的屁股 就知道甚么叫排.气.量了)
2.铜片散热不够快
3.铜片氧化后散热效能差很多
因此做了以下几个修改

1.U型铜片灌锡.(看成灌肠的人请检讨) 可增加传导能力
这是便宜的焊锡(如果有人想用银锡也是可以)

(我的喷焰器没瓦斯了 只好用zippo打火机)燃烧吧!烂扫把!...火鸟!!!!

完成(应该可以再塞多一点)


2.拉掉风扇上的冲孔网.增加进风量

蛤?...风扇没位於散热孔中央是怎样 设计师该鞭数十.驱之...华硕



3.开第二个导热孔(拼了!直捣黄龙开在cpu上)


4.插入铜片 并抹上散热膏(或是用品质好的散热双面胶也可)
铜片一定要以斜角方式弯折
这是当下盖受到撞击时可让铜片优先溃缩.可防止cpu损毁


5.外部铜片贴附铝散热鳍(也可避免铜氧化)
此图也可以看到内外铜片是一体成形的

6.最后来张全景图.图中把不必要的散热孔贴起来 避免热回流
实际测试并不影响温度


最后把铜片边缘贴起来避免割伤自己 或是防止铜片翘起来
这样就大功告成啦

时脉:2.3-2.4G
温度:85度 用散热垫77度
power:39-40瓦
说明:
目前设置很有趣
没用散热垫时候 长时间一样温度会飙到85.86度(回到类似三部曲的状态)
但是呢只要加装散热垫 可以在几十秒内降至77度(接近拆机壳灌风的温度)
表示目前散热效能有大大迈进!


结论
----------时脉-------温度------- 瓦数------散热垫
i7现身-----2.0-2.1----89-92-----30-32------有
见龙卸甲-----2.4-------70-75-----40-41------家用风扇-------胜
青铜圣衣----2.2-2.4----85-88-----36-38------有
直捣黄龙----2.3-2.4----77-81-----38-39------有

1.
简单说.青铜圣衣篇就已经达到2.4G的速度了
虽说温度高所以时脉会上上下下
但讲到效能与直捣黄龙篇其实差不多
对我而言降温是降自己爽的
纯粹不想cpu一直逼在90度临界点附近
面临随时被勒令降频的窘况
所以硬是把温度压在80度下
但事实上会影响的效能只是边际效益而已

2.
这种改法一定要用散热垫吹风
大家看最后一张就知道
散出的热很容易又被吸回去
吹风除了降温外.也是避免热回流

3.原厂的散热系统真的不是为45瓦cpu而设
内装铜鳍太小.风扇转速太慢.进气口面积又不足
对於不想改这么大的使用者建议
1.灰熊推荐拆掉风扇口的冲孔胶片
2.控制风扇电压的软体 可以加快风扇转速
从以上两个方向去做.会有效果的
(如果有人有实用的控制风扇软体 可以好康到相报一下啦)


感谢各位收看啦


注:目前而言我不提供任何孔位距离. 材料厚度. 间距... 等资讯
(照片中文字也仅供参考.因为我都有微调）
不是我小气.而是不希望经验不足(或工具不足)的人照著做.发现出问题就麻烦了
若您是diy高手.这些小数据轻而易举就量的到了


注2:cpu全负载 不会有涡轮加速的发生

注3:本篇向下相容於G470 G570

大大~你真的太利害了..太配服了...我也有一台g770 确没有勇气大搞一番 赞!!

这~~~~

老兄~~~您也太猛了~~~~
这简直是贫民版的法拉利.....@@"

TONY1978 wrote:
前些日子发表了770...

改很大！

散热这种事情本是原厂该做好的...

issyo wrote:
改很大！散热这种事情...

不~~~因为原厂g770没i7设置，
楼主却换了i7自然会有散热不足的囉…
所以不是原厂的问题哩~~^^"

TONY1978 wrote:
前些日子发表了770...

刚刚为您加了五分！
图文并茂～
且真的非常有实验精神～
其实我最近一直来这里看都是为了看你这篇文章～
我反覆看的不下10次～因为真的很有趣！

因为我也有想要的作法，只是目前真的很忙，无法付诸行动！
有机会做了，一定会上来效法您分享给大家!

加分～加分！nice~ good job!

感谢分享 小弟请家人电脑展买G570 等明年三月回台才能拿到 想说加1~2根导热管上去 也许就能压低温度

看过对岸分享G470 加导热管 温度就低於90度 也许加一根社去试看看有在低一点可能

PS: 楼主 买2630es一棵多少 在那购得 可以PM吗

5分奉上, 老大的实验精神真在值得嘉奖, 这不就是史上CP值最高的高阶笔电吗???
(小声：要是GPU也可以换就完美了XDD)

太厉害了
不过看完各种比较
应该卡在散热不是导热
如果把背板换成铝片并打孔应该可以达到最佳散热效果吧?

TONY1978 wrote:
前些日子发表了770...

增加module的capability看起来这样做是有效的, 系统上thermal/reliability会有问题的会是你的voltage regulator....

感谢各位支持
也是因为这台够便宜
我也才改的下去
也希望大家提出更具效率的方法一起讨论

不过这颗CPU是2.0G的
因为ES没锁频 现在冲到2.4G
严格说已经是超频工作了
不知道受不受的了电压的考验
但综观整台的品质
CPU葛屁前
应该已经一堆杂七杂八问题出来了吧


讲到铝合金下盖
我是有打算自己做一片来试试
要有时间再说吧
目前这样就凑合用吧

有人问我CPU那买
其实就拍卖网路买的
只是现在都消失了
大概卖完了吧

TONY1978 wrote:
前些日子发表了770...

这样改造散热会不会太费力了点
8.90度那是CPU满载时候吗...?
散热垫那个5V风扇感觉蛮弱的 个人都自己另外接12V的(虽然灰尘会多些 但有定期清就是了)

图文并茂
楼主实在厉害

加油 看有没有办法把散热风扇也改一下

goat2010 wrote:
这样改造散热会不会太...

90度当然是满载 ...

这样改是希望散热与机体是合而为一
最早是希望无风扇散热自体散热设计
就可以不需要带一堆配件在身边
但似乎还是要风扇协助啦


最早没改前我有把770倒放
拿5v风鼓直接摆在进风口上
口对口人工呼吸
应该有降个2-3度
但是供不应求
一下子温度又回升了

话说做这一切
虽然花很多心血
实质意义见仁见智
不过成就感是无可取代的啦

有看有加分
没想到几天没看就已经完结篇了~~~

感谢楼主的分享，看来钱花在SSD上可能比较有感觉一点。
不过DIY的过程与爽度无价，因我也了解想将手上的东西功能发挥到极限的FU。
最后还是感谢您无私地分享。

更新一下!

在铜片黏上的四片黑色铝鳍
经粗略测试
发现导热双面胶.会妨碍散热
因此将四片赶下车了

所以要开始擦铜绿的日子了

前一阵子有小改.但都是鸡毛蒜皮小地方而已
这次测试打COD8(游戏)
1920*1080+特效全开 顺得很
加了风扇4核还是都达94度(不是在同时)
过几天我把内部灰尘全部清一次.散热膏重上 再也没超过83度了

要NB散热好.还是必须一两个月拆开清内部
有10度的差喔

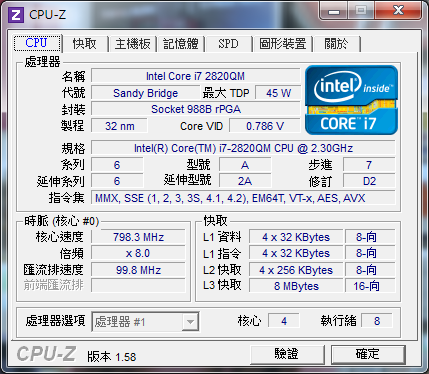

小弟的G770改i7-2820QM

但是底壳还是原厂状况

今天心血来潮
换了一支散热膏来试试
JOUJYE O.C7
这支看官网导热系数还不赖

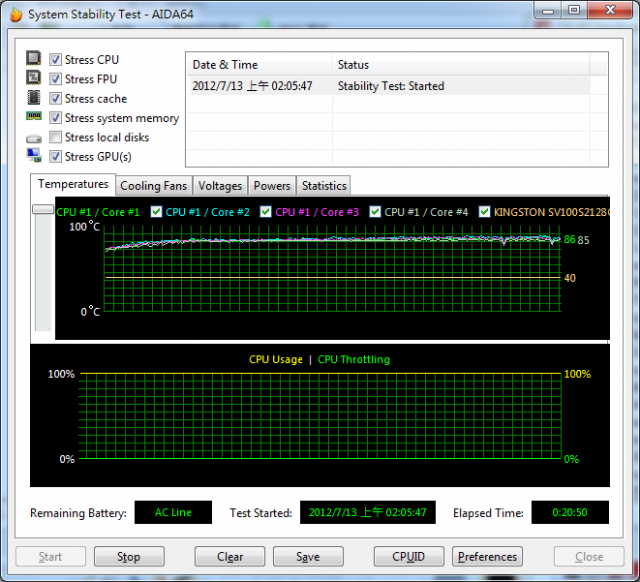

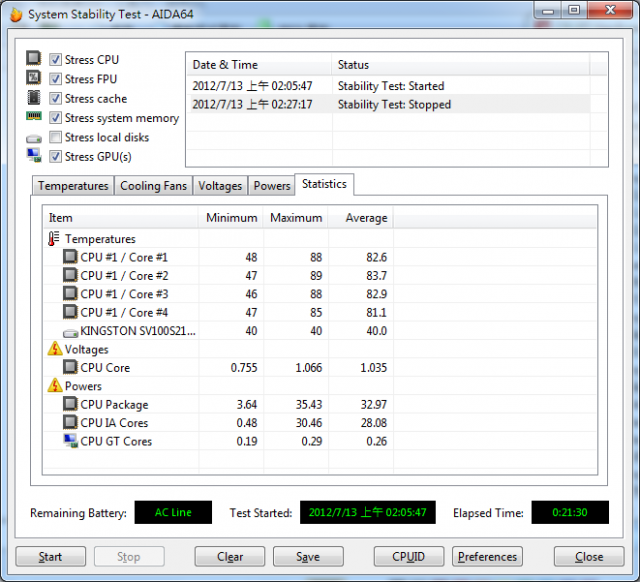

下面是AIDA64烧机测试(GPU有勾选)
测试环境是在盛夏的室温+散热底座




测试约20分钟

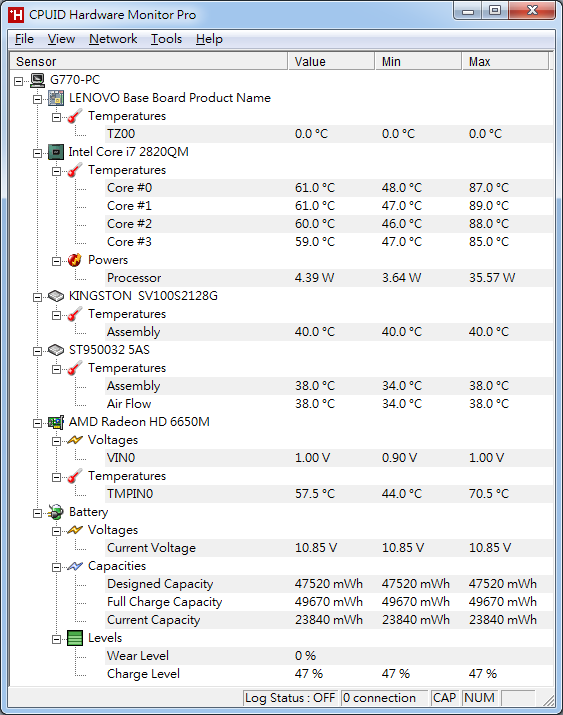

GPU最高70.5度
如果测试时间再拉长
温度应该还是会提高


比起之前用MX-4
我认为温度有降低了

太帅了 不知道现在买壹台来改划不划的来 毕竟3代CPU已经上市了

dafai wrote:
小弟的G770改i7...


如果我2630乖乖跑预设时脉2.0
温度大约85度
但工程版没锁频.所以想要享受超频
当然就不够用了

770对於散热膏好坏对温度一定有差
只是我经验顶多差到5度（长期来看）
因为测试软体仅几分钟
要长时间跑3D图.剪辑电影这才是见真章
而且要两三个月换一次才会很有效
当然也要配合风扇铜片清洁

目前根本问题就是风扇速度太低
热导的快也来不及吹散
风扇可以转速拉起来就不用啥土炮法了

坊间似乎有电脑维修业者将风扇增加电压来加快转速
但实际做法我就不得而知

距发这篇文也一年多了
机器已经过保
目前除了读卡机坏掉 感觉硬碟有变慢
此外还是可以正常运作
土炮散热系统也持续发挥作用（同时脉起码降10-13度）
前提是三四个月要重新换散热糕与风扇清洁


还有乖乖当桌机.少带出门！
除了这台机器禁不起带出门碰碰撞撞外（笑）
还有17.3吋的电脑包极少且贵
一般来说770用户应该不会花5000去买一咖电脑包
所以带出门都用一般袋子装
这样是禁不起过捷运撞个闸门的

我的G770都快两年了~也是换I7~每个月清理灰尘~三个月换一次散热膏~都有在保养~功能也都正常
但温度还是都在75~80度~索性买一台7吋的涡轮循环扇~直接灌风~到目前为止温度没超过75度~
不过G770真的很耐操~我常常10多开3D软件~温度迅速飙高~也没事.
