分享我的第一台 mini-ITX

分享一下昨天刚组好的mini-ITS主机,没有专业评测,有问题欢迎切磋询问～
用途:老婆大人专用韩剧上网机+小孩玩网页游戏用

配备如下 :
CPU : Intel i3-3225 + 矮子散热器
MB : 华擎B75M-ITX
RAM : AMD DDR3-1600 4G
HD : 美光M4 128G SSD
Case : 立人E-Q61i全铝
Power : 120W电源板+变压器
作业系统+萤幕 : 自备

CPU和SSD在店面买的, Case+power和主机板和散热器从掏宝买来的()
RAM因为实在太贵先从我的其他电脑拔来用的,等以后降价再说
全部花费大概是44个小朋友找1个国父

以下照片按图说故事,请随便看看…

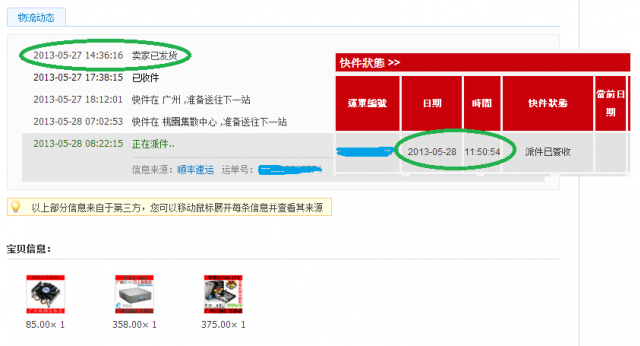

掏宝的大陆店家周一下午2点多出货给顺丰快递,周二中午12点送到我家,运费80元人民币

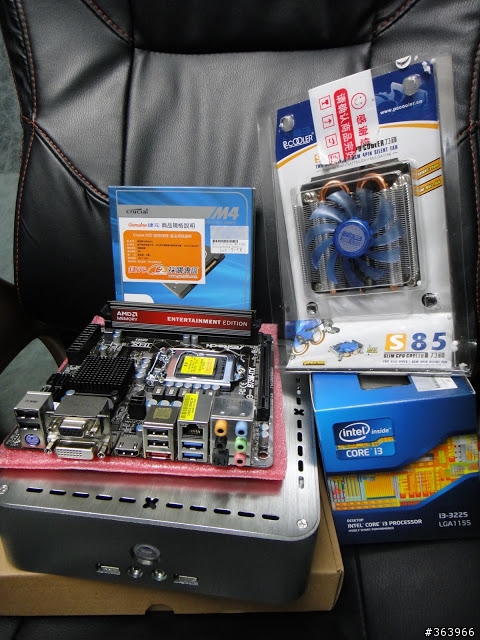

全部零件大合照


照完开始组装....

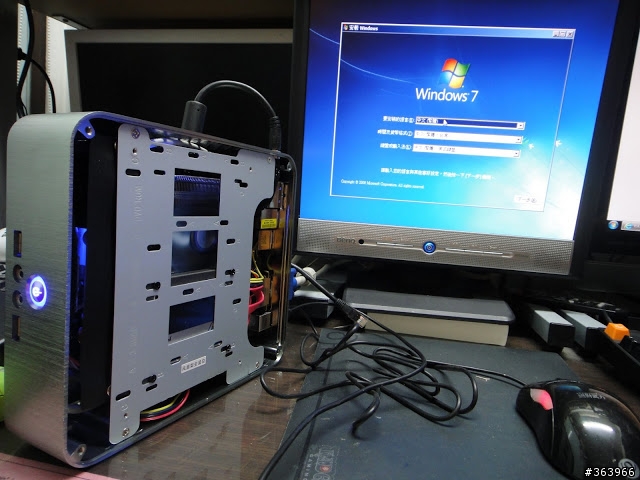

完成后开始灌作业系统



简单测试耗电, 开机进作业系统中大概在45-60W跳动, 作业系统待机没操作时大概45W上下

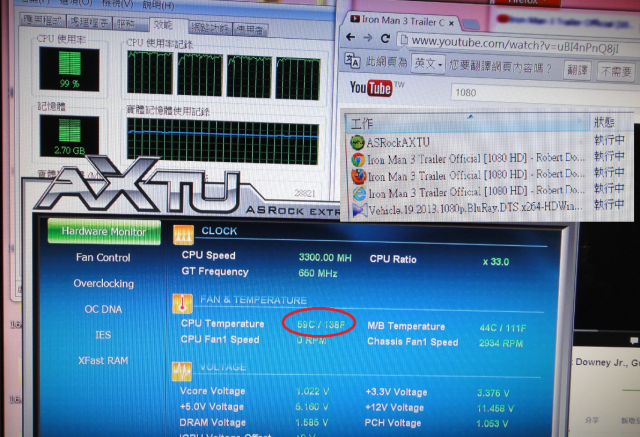

下图是打开3种浏览器(IE/Chrome/Firefox)播放Youtube 1080p钢铁人预告+KMplayer播放1080p影片



耗电大概在90W, 没超过100W过

这次组这台的感想是,空间很挤,幸好我用的是SSD,比较好塞
另外整线在这种小机壳蛮重要的我把大部分线都拉在机壳最边边,多争取风流的空间

房间冷气打开时, 主机摸起来温温的, 不开冷气不用电风扇吹它时, 整个机壳根本变小白兔暖暖包 (该说铝导热太好吗?)
整个机壳里只有CPU散热风扇在转, 但热空气大多还是停留在里面, 后续我应该会买一个4公分风扇往外抽
目前暂时先不关侧板, 不吹冷气时机壳微温还可以接受!
以上,谢谢收看

作者: Ethan119   发布时间: 2013-05-29

作者: s05491535   发布时间: 2013-05-29

s05491535 wrote:
4w4这样的配备.....

1张1千里面有4个小朋友...44个不是44张

作者: Ethan119   发布时间: 2013-05-30

作者: swlu99   发布时间: 2013-05-30

作者: dongsoon   发布时间: 2013-05-30

作者: swlu99   发布时间: 2013-05-30

Ethan119 wrote:
1张1千里面有4个小...
其实 一张千元钞 不止四位小朋友阿

还有不同版本!!
我也是google才知道

作者: calenchil   发布时间: 2013-05-30

作者: swlu99   发布时间: 2013-05-30

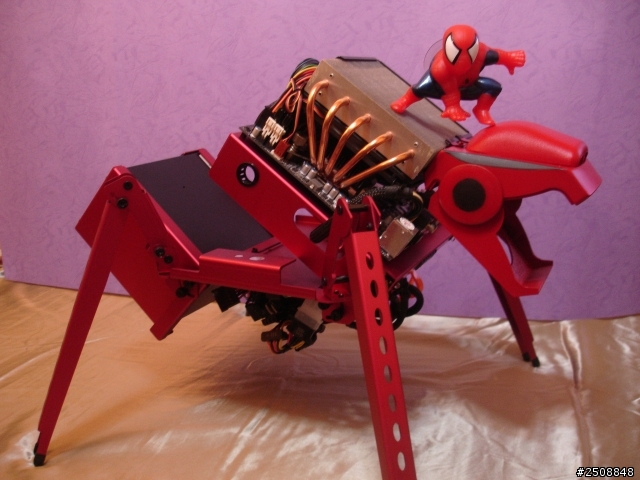

这台ITX也不错
Ethan119 wrote:
分享一下昨天刚组好的...

作者: Japhy6060   发布时间: 2013-05-30

swlu99 wrote:
我自己是没把硬碟装在架上、而是塞在边边...

我的边边没SSD宽...残念

之前回文被管理员回收了,重贴一次 :

swlu99 wrote:
噗!! 我是买他之...

我发现热最大的来源好像是电源板耶,像我的主机里SSD并不会发热,CPU也还好
目前还没有4x4风扇可以实验,等有装再来分享一下结果

热这个问题的确是这种机壳最麻烦的地方,不过不知为何我也有一点高兴,因为这样又有东西可以研究
如您所说另一款比较大的有比较多空间,但是对我而言越小才是我想要的,要大就失去玩便当盒的乐趣啦

dongsoon wrote:
请教一下，这台的能安...

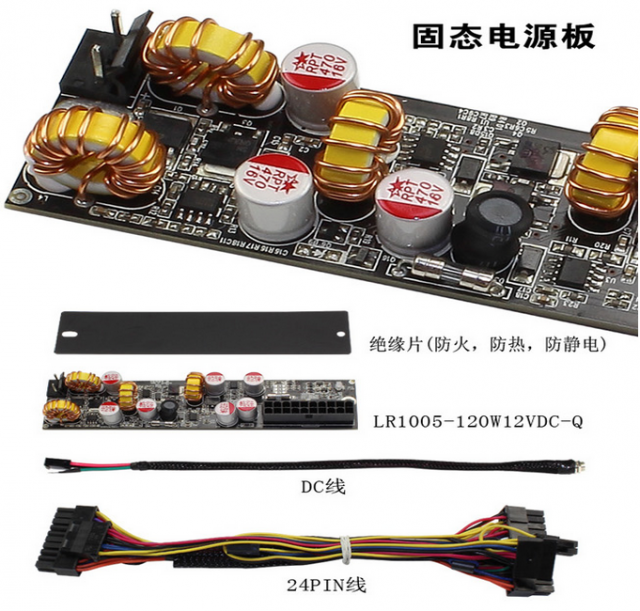

机壳附的电源板如图撷取自产品网页

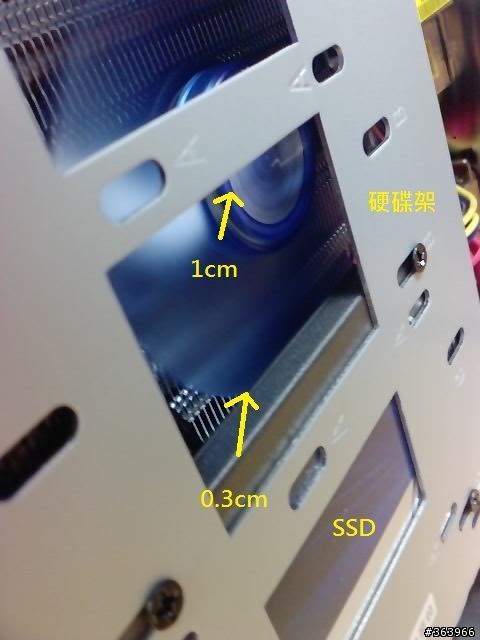

另外还有我用的散热器,产品高度是2.7公分,如图离硬碟架1公分

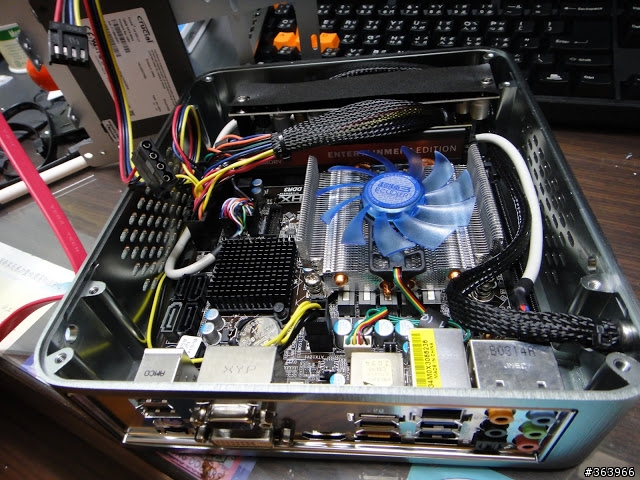

附上我目前组装完的近照,可以看到SSD(厚7mm)离散热器已经剩大概0.3公分
再高的散热风扇就会打到了,而且之间没有空间也会有问题吧!



目前想到可以动脑筋研究看看的地方 :
1.硬碟架拿掉增加机壳里风流动的空间
2.剪掉用不到的小4pin和大4pin电源线,理由同上

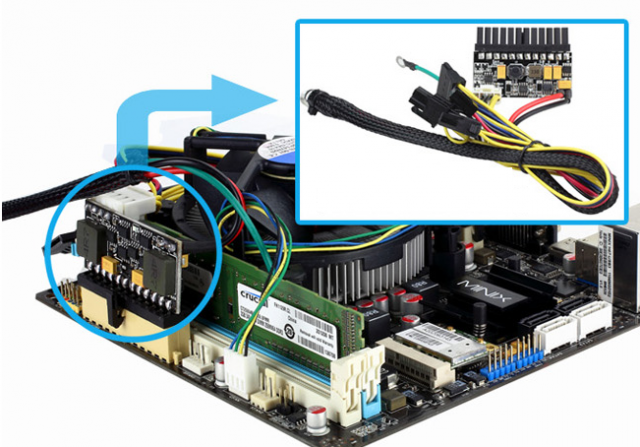

3.使用直插式电源板,如图

作者: Ethan119   发布时间: 2013-05-30

作者: pigogo   发布时间: 2013-05-30

看来加侧抽风小扇和拆掉硬碟架(把SSD放置在内部)是唯一改善散热的方式了~

那个DC电源板发热的最大热源是那几颗MOS吗？
(贴小型金属散热片不知行不行？)

这种小DC电源转换效率不知是否也有80+？

作者: dongsoon   发布时间: 2013-05-30

作者: tiaol88   发布时间: 2013-05-30

tiaol88 wrote:
大大你害我好想 也组...

强烈建议使用直插式电源板,因为内部空间可以省下很多(1大把24条+大电源板)
我应该最近就会下标掏宝买来换了,顺便带颗4公分风扇
还有找条短的SATA3线(7~20公分)代替目前50公分的线

CPU你可以找C2020就好,便宜又够用...我是因为不想让老婆大人嫌说她都用比我差的,只好用i3

作者: Ethan119   发布时间: 2013-05-30
