入住新家、COUGAR 5MM5 统治者 落成 !!

因为要处理一台换壳的PC而选购了这咖 COUGAR 5MM5 统治者 ,
从外箱标示的Modi Tower字样可以得知是中直立式的款式 ->


全黑化的烤漆与网孔面板 ->

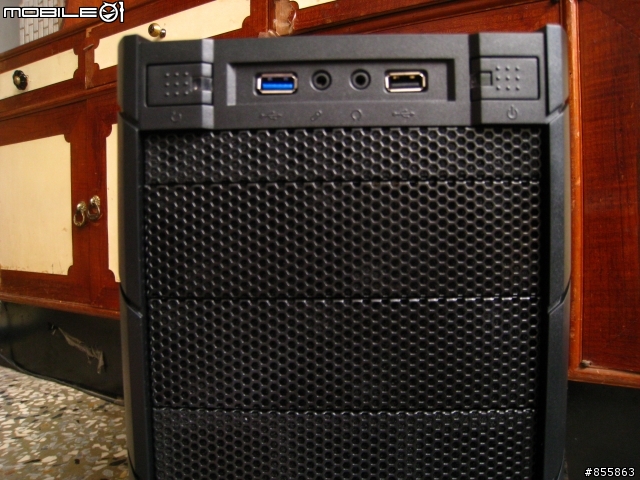

在面板上方设置了 USB2.0、USB3.0 各一 + 耳麦插槽 ,
右边的开机钮兼具开机LED , 左边reset纽则是HDD LED ->

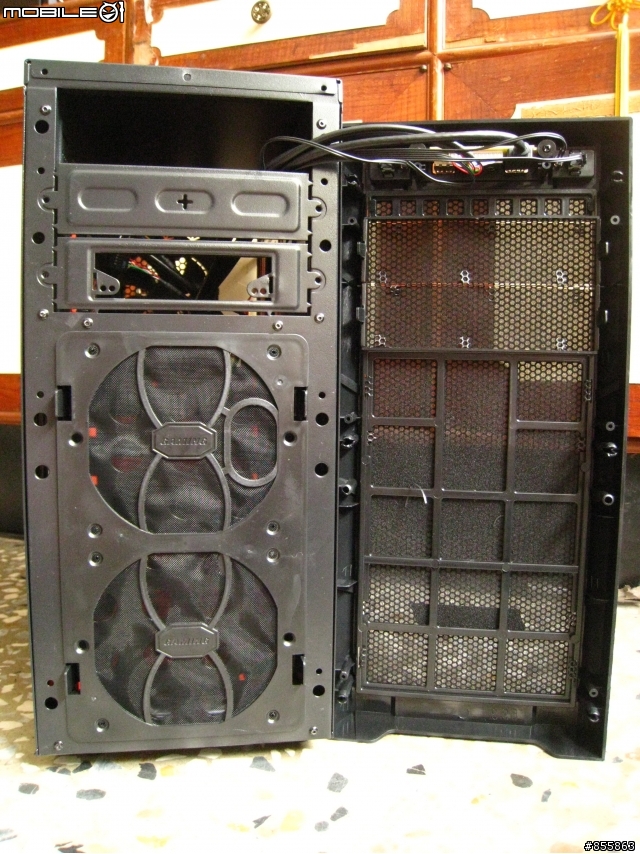

机壳面板与前置系统风扇的安装架都布有滤网、可以降低进尘量 ->

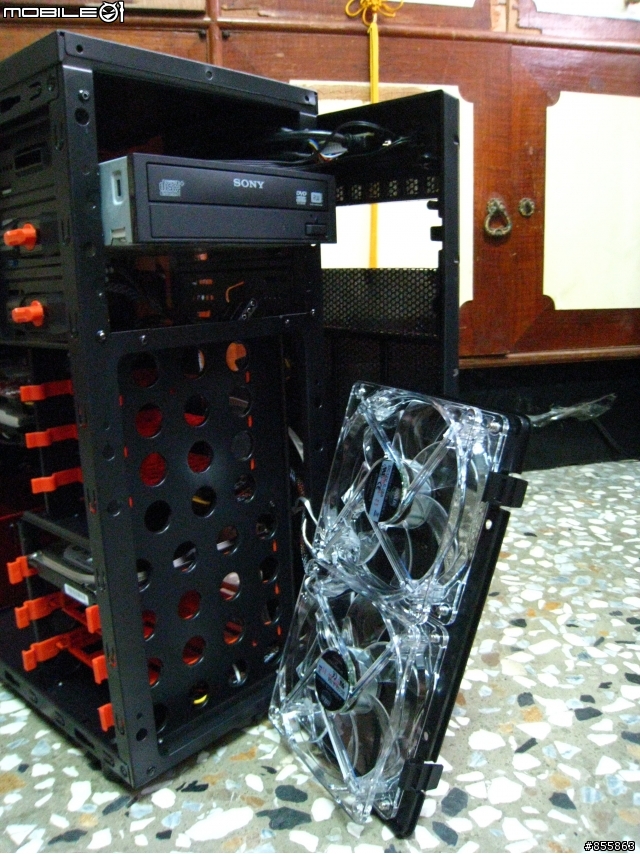

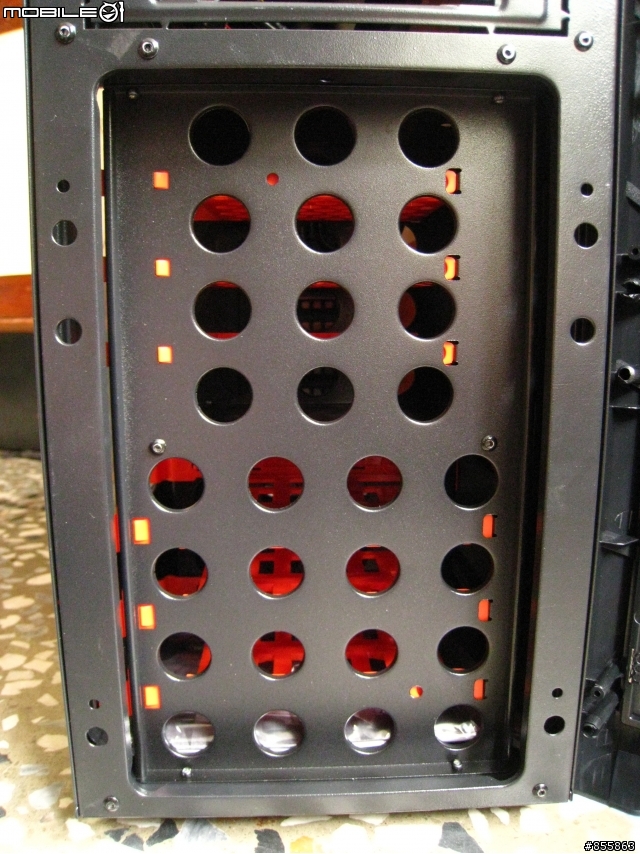

卸下风扇安装架后可以看到硬碟是采侧转90度的安装方式 ,
方便硬碟拆装、并加开了数个大孔增加进风量 ...
PS. 有些侧转的硬碟架会挡到进风、影响硬碟的散热效果

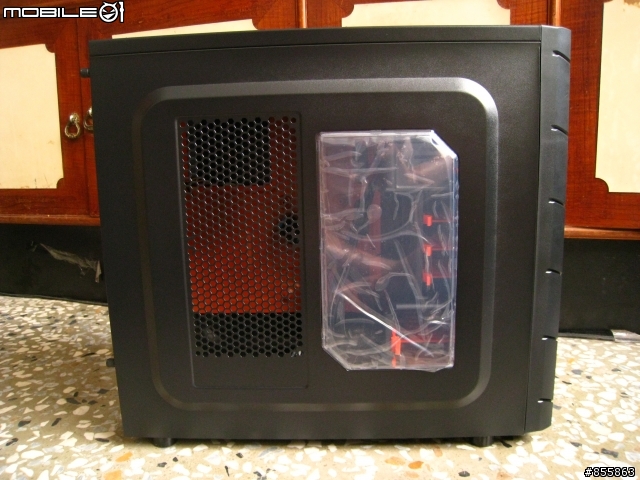

侧板上透明压克力与安置系统风扇的面积各占一半 ,
馒头自身是偏好大透侧的 , 不过这部份因人而异就不赘述了 ->

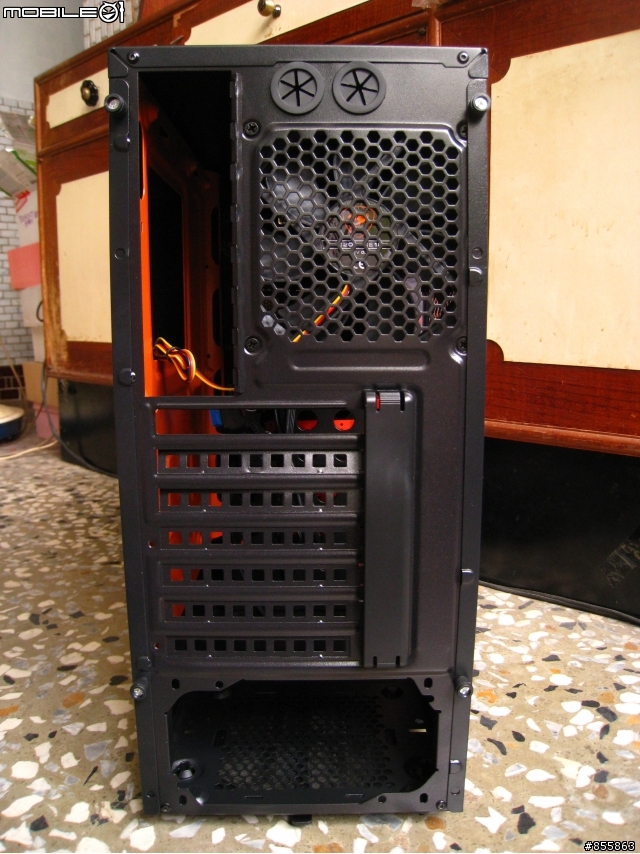

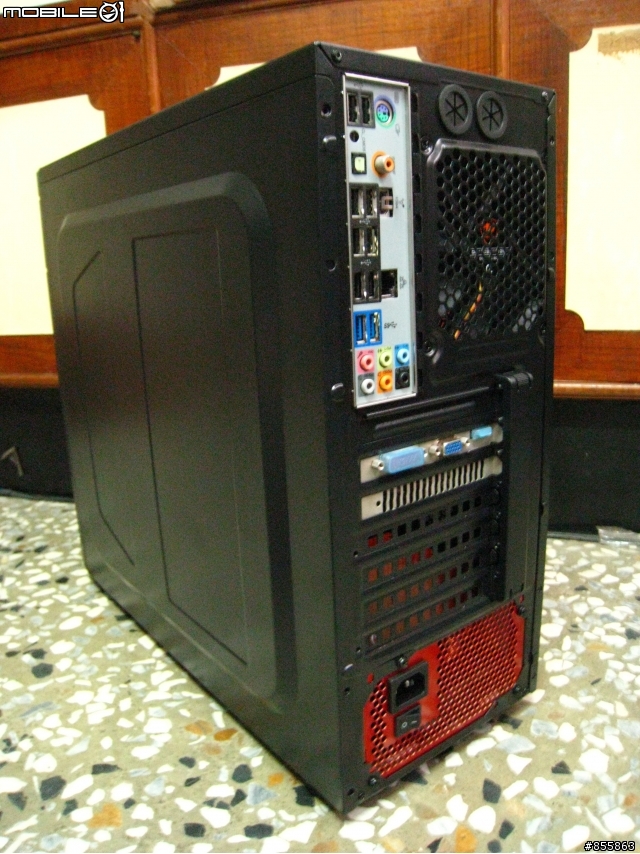

从背后可以看到采用下置式电源的设计 , 并有7个介面卡空间与一个小3pin的12cm系统风扇 ,
还预留了2个水冷孔 ->

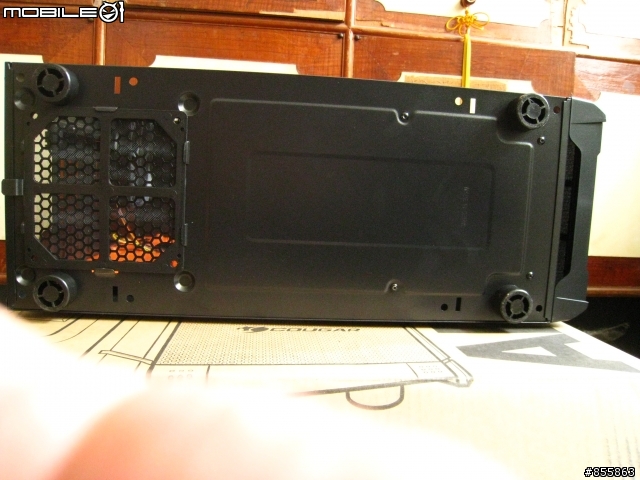

机壳底部仅有Power进风口处有开孔 , 并外置了一个可抽取的防尘滤网 ->


内部结构一览 !!

2个5.25吋的磁碟槽配有快拆设计 , 硬碟架部份则是支援3个2.5吋硬碟或SSD、与3个3.5吋硬碟 ,

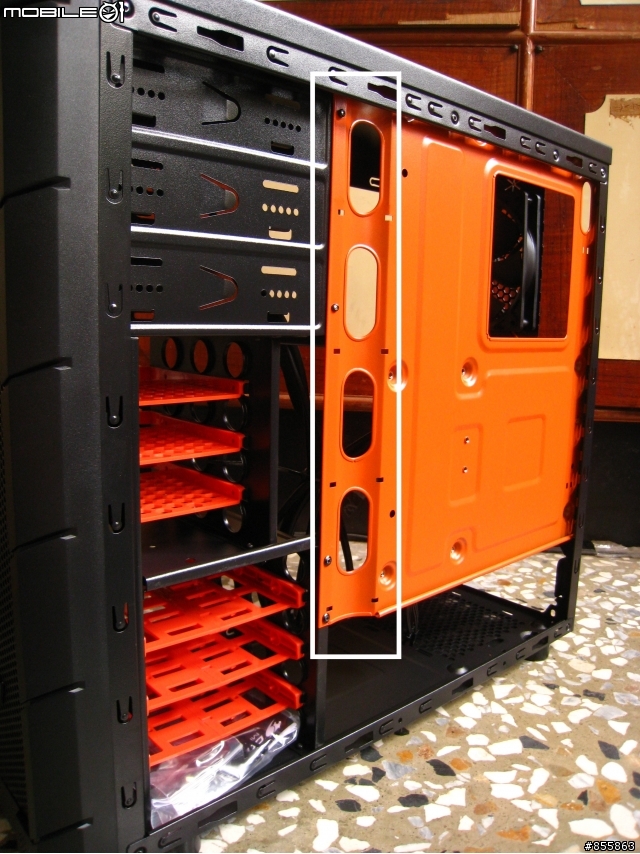

在主机板的安装位置右侧有设置了几个整线用的孔洞、下方则是整区放空 ->

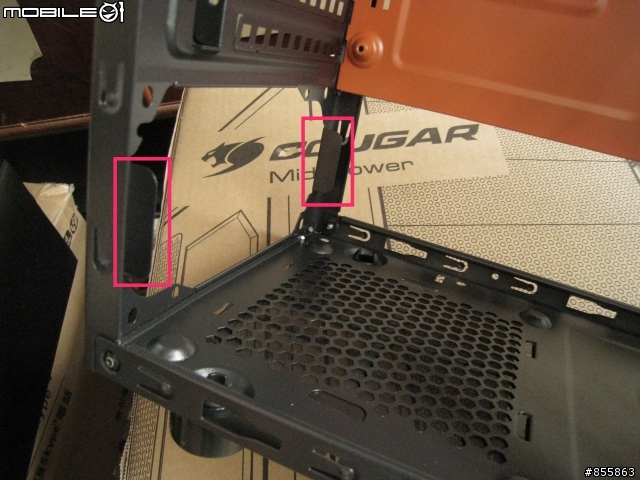

Power安置在这两片之间、后方再锁上螺丝固定 ->

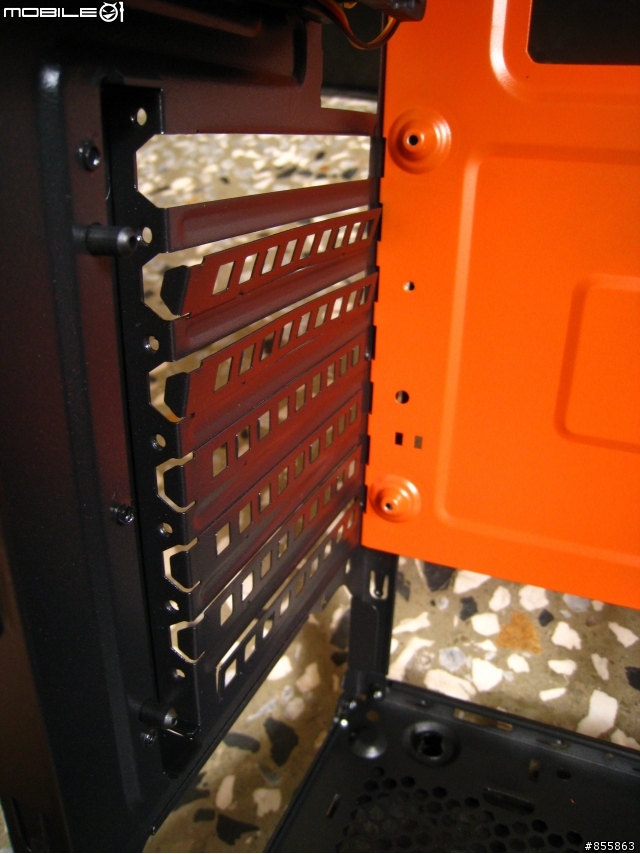

介面卡的挡板是一次性的有点可惜、如果能重复拆装就更好了 ->

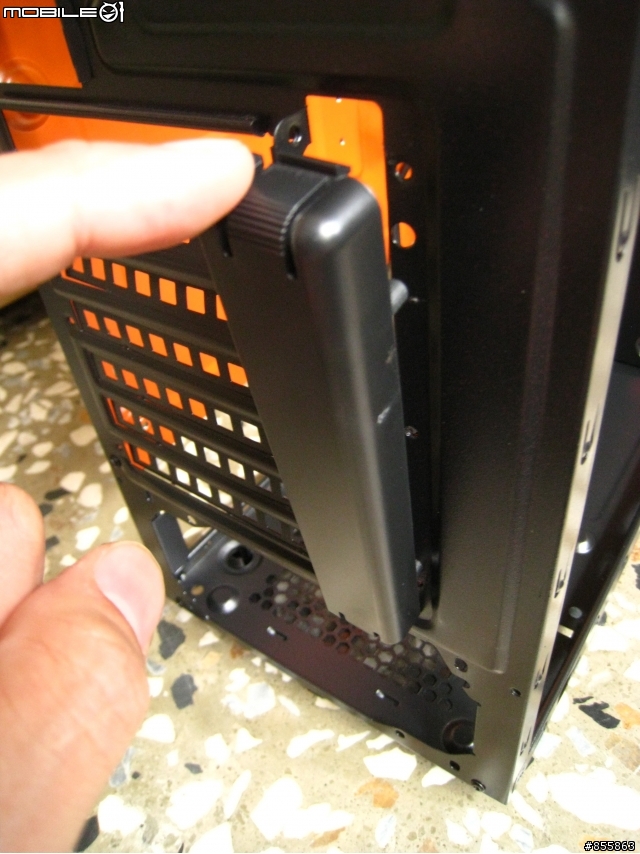

介面卡拆装时须将这个盖子卸下、轻压卡榫即可 ->

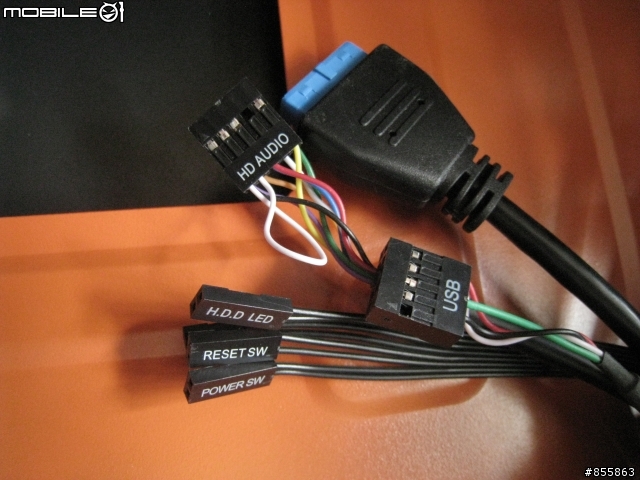

预备接上主机板的各式线材 ->

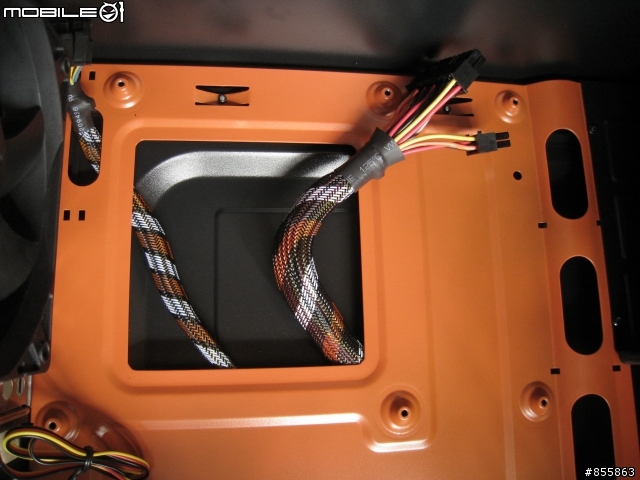

在主机板的CPU后方位置有镂空 , 方便拆卸使用强化背板的散热器 ,
框选处为背板最大藏线宽度所在 , 也是等会整线时的主要走线路径 ->


由於机壳两边的侧板都有向外突起 , 增加可容纳的塔型散热器高度与背板的藏线空间 ,
即便是在较窄的主机板后方区域 , Power的最粗的24pin电源线也能轻松穿过 ->

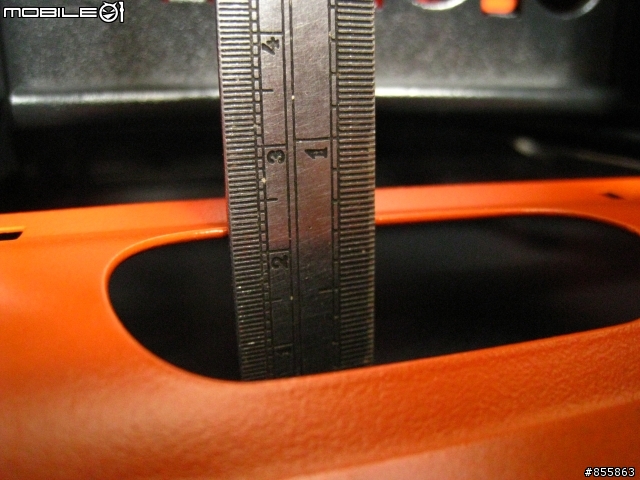

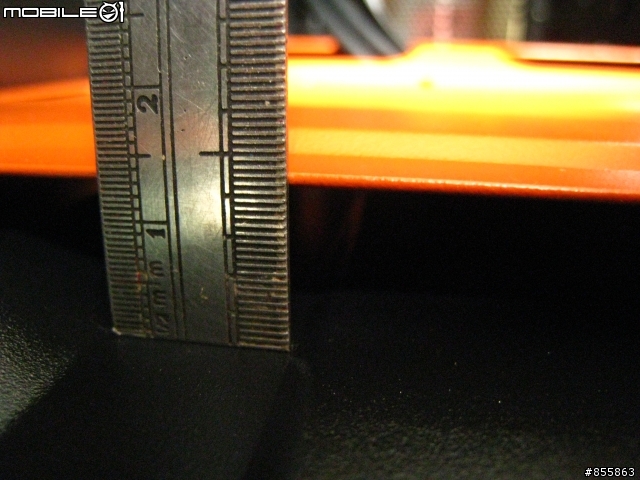

大约有1.3cm左右的宽度 ->


整线主干道的孔洞处则有2.2cm的宽度、足够塞进全线材 ->


散热器的支援高度不太好量 , 看官网上标示值是16.5cm ...

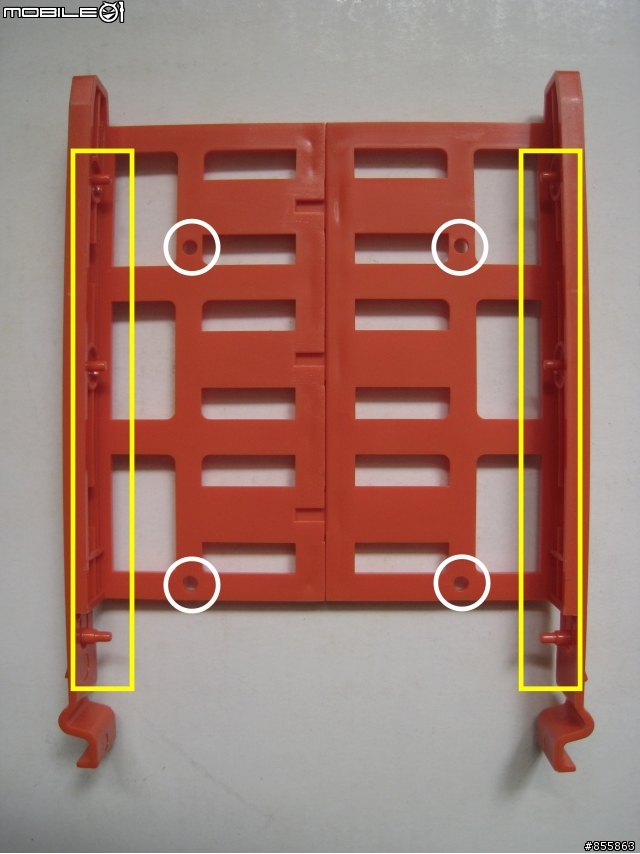

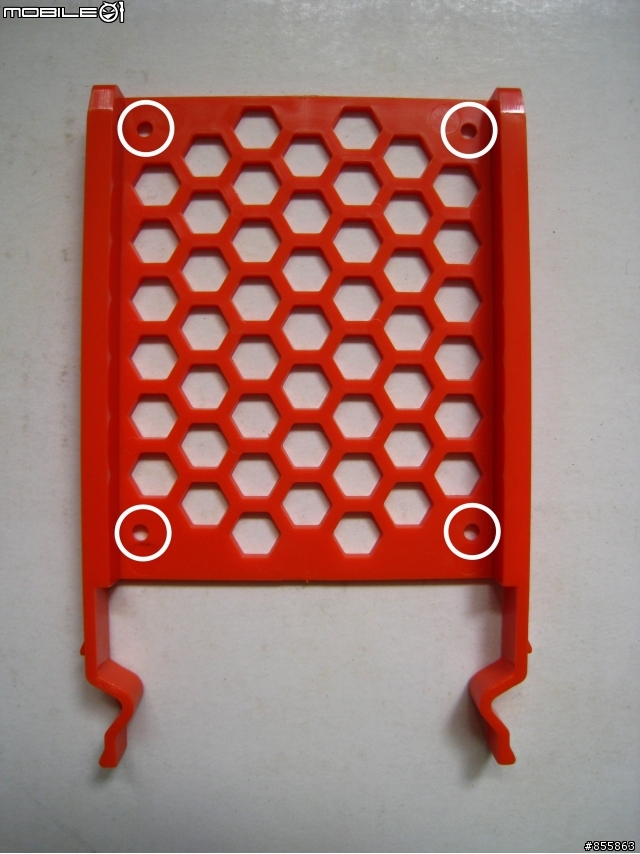

而安置硬碟与方便插取的硬碟架 , 在2.5吋部分是单纯以锁住硬碟下方的螺丝孔来固定 ->

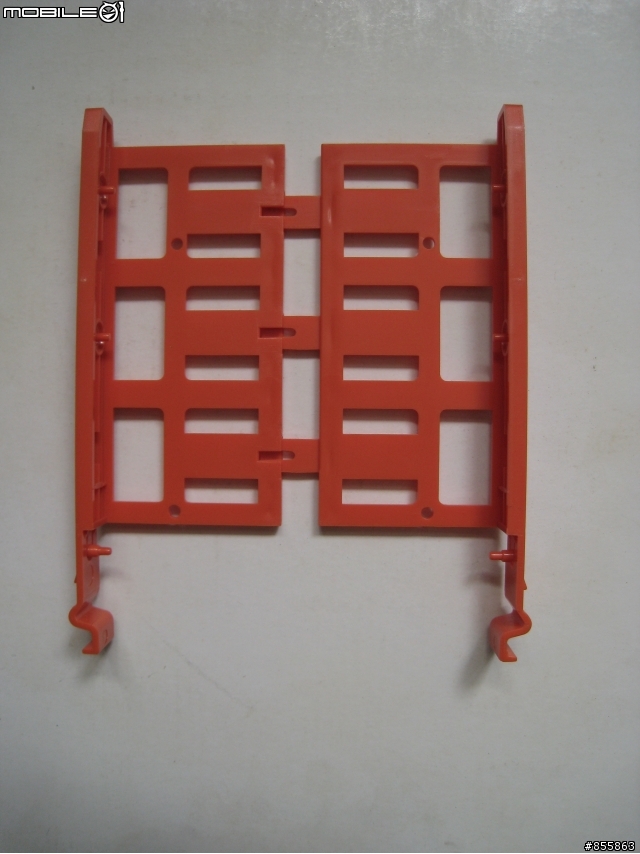

3.5吋部分则设置了6个对应侧边螺丝孔的固定设计 , 另外也有支援2.5吋的螺丝孔位 ->


先往两侧稍微拉开 ->

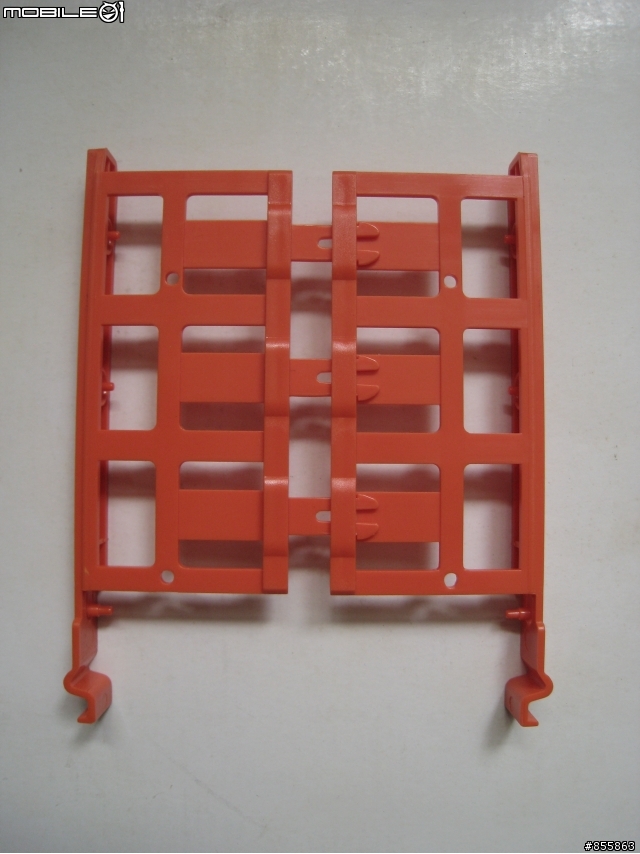

这是背面 ->

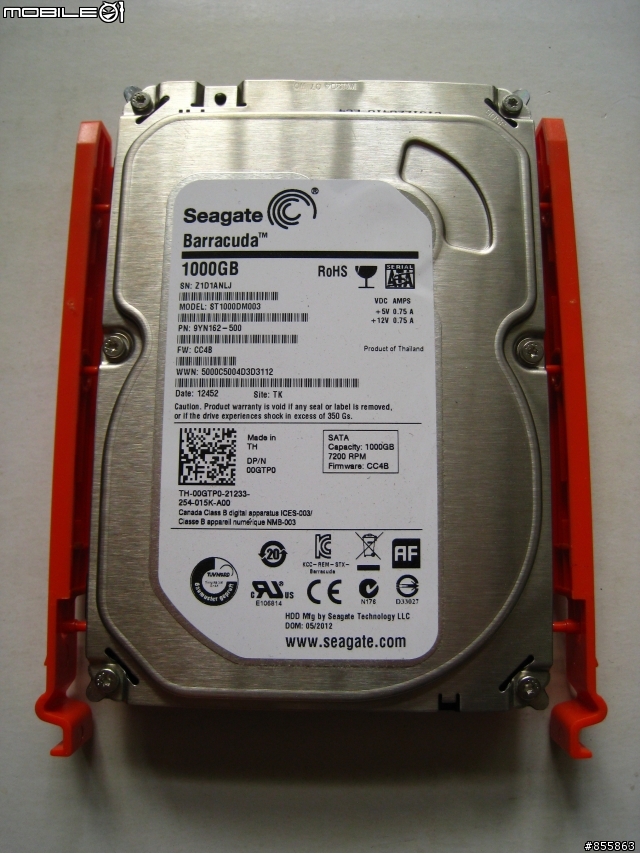

置入硬碟、对准孔位后再把两侧往内阖上即可 ->

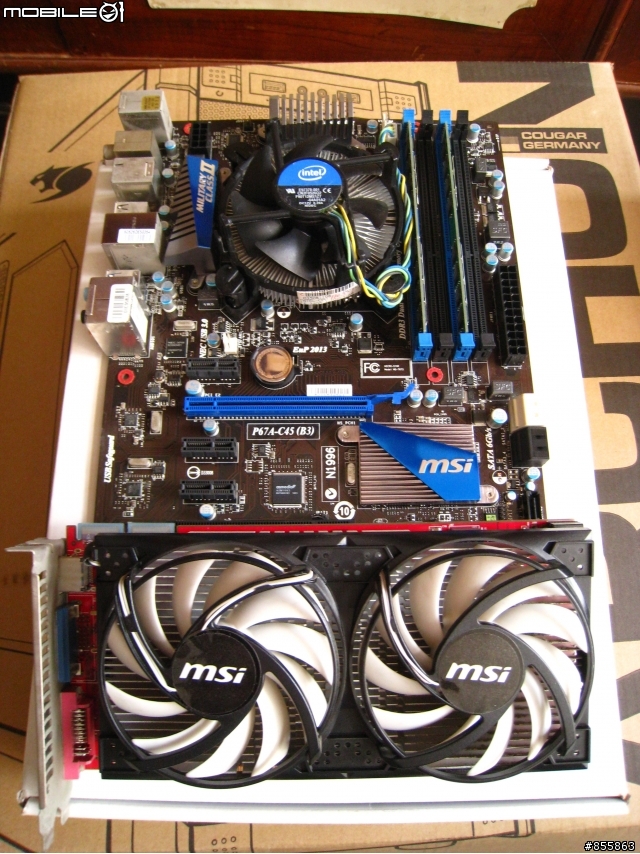

准备搬新家的配备 ->


组装前说明一下 ... 由於CPU用的12V、4pin (or 8pin)电源线背板开孔在这位置 ,
如果走背线会有一小段线路经过主机板下方 ,
有些附有花纹编织束网的可能会因太粗而影响主机板安装 ,
建议 :
1. 单独让该条电源线不走背线

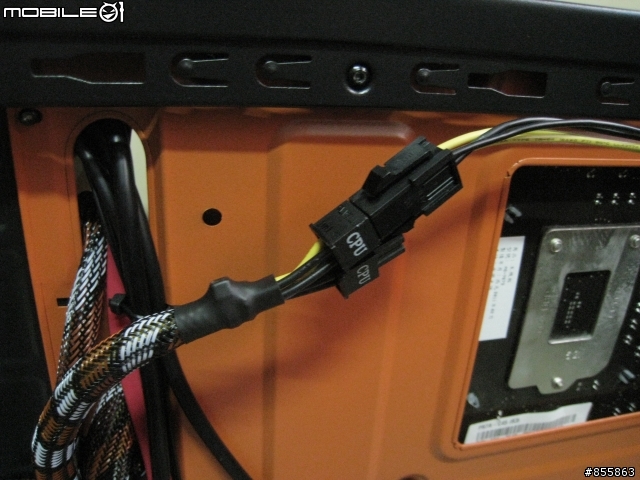

2. 使用转接延长线穿过


馒头尝试以后者来进行、不过手边临时没有8pin的 ->

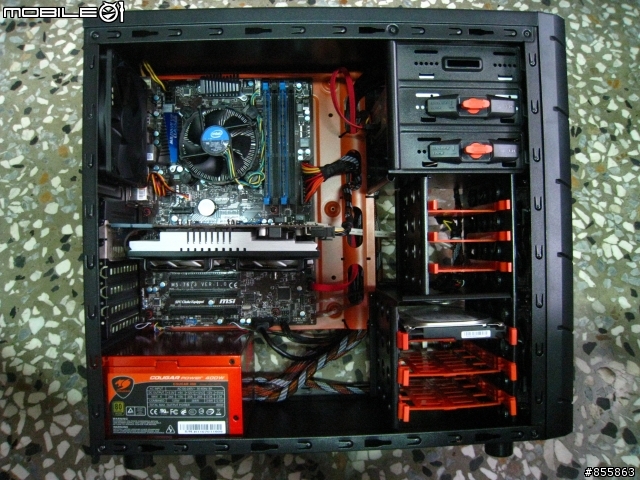

安置各项零组件后、内部空间看起来还很充裕 ->

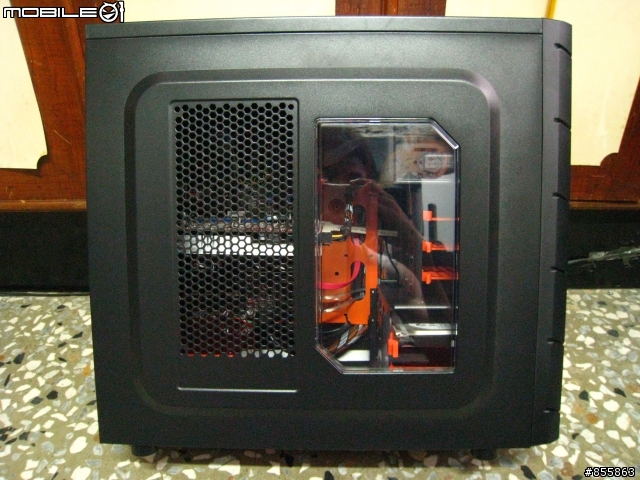

盖上侧板的样子 ->

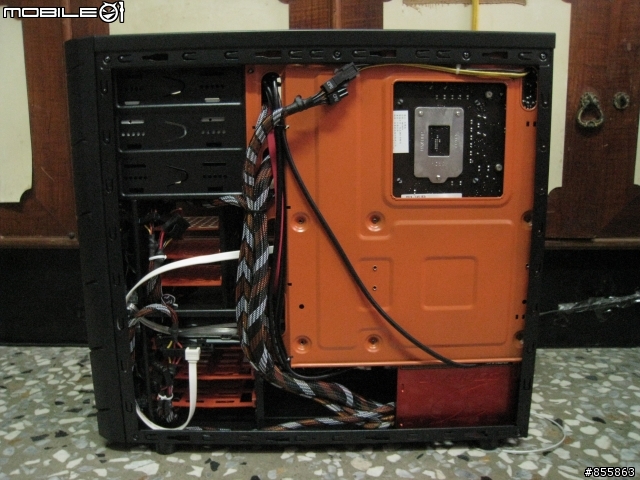

后方藏线与整线状况 ->


侧板可以顺利阖上 ->


这是前置、进气的系统风扇安装后的样子 ->

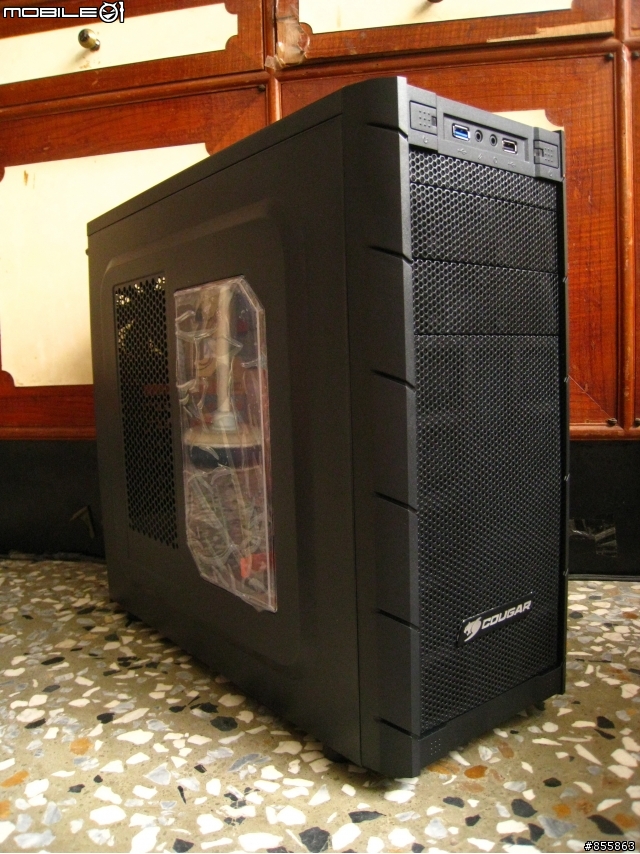

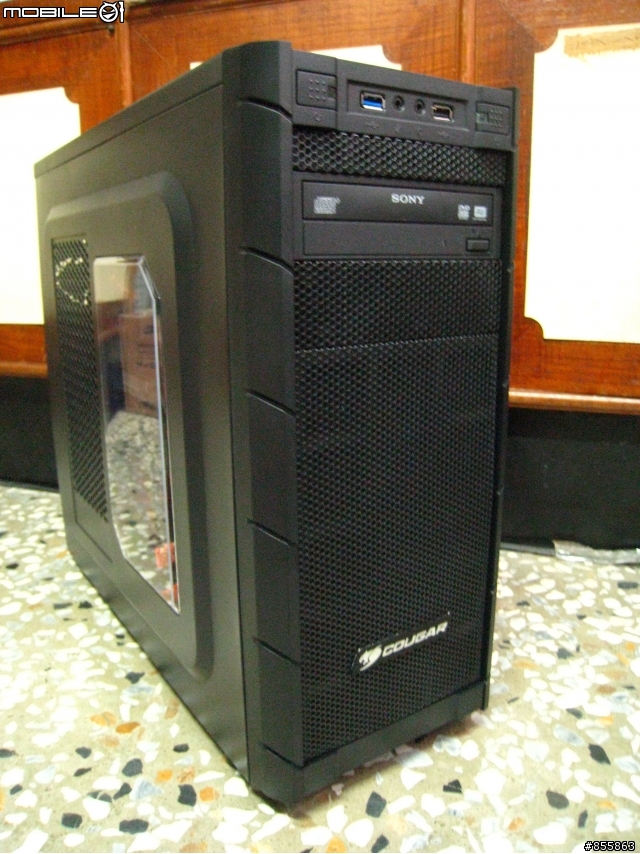

组装完工后的外型 ->


馒头觉得如果5MM5 统治者能像6HM6 挑战者那般 ,
配有可调整的硬碟架设计就更趋於完善 ,
可能定位比较平价、所以功能上做了区隔。

另外CPU用的12V、4pin (or 8pin)电源线背板开孔位置再高一些会较好 ,
除了较容易安装之外、增加出来的高度应该能再多支援一个5.25吋磁碟槽 ,
对於有抽取盒需求的用户来说会更方便。

这款才刚出耶，动作好快呀。
正面全滤网很棒，很多正面全网孔设计的壳，都是使用滤棉，就不如滤网这么好。
不过侧板一大片的散热孔真的不太喜欢，一大片透侧或许会比较好。

本来想买Cougar 战甲军规版的，最近看到Antec GX700造型也很杀，真难抉择呀。

一般用户很多买了电脑好几年也是只装1~2颗硬碟 , 不是每个人都拿来当牧场用的 ,
这款的硬碟架3.5吋与2.5吋都各有3个算OK了 ,
目前也不少人是SSD + 传统硬碟的使用方式 ...

至於抽取盒也有单槽的可选购 ,
如果需求较大的应该就会去找像COUGAR 6GR1 杀手、CM 590、银欣 PS06 ... 了吧 ,
毕竟这是中直立式的机壳 ,
不像高直立式机壳可运用的空间较多 , 各size槽位的数量增减影响就会较明显。

多谢分享，介绍得很详细，给您加分啦，3.5" HDD Tray 设计得不错，这样子安装就更便利了，不过让人不解的是:既然都有 2.5" 专用的 HDD Tray了，为什么还要设计成锁螺丝的型式呢，感觉方便性上有点打折扣。

品牌机壳一般售价都在1000-1500之间~
这一台机壳我看商圈是卖1.2K!
拿来装机很OK阿

大大有更新文章,在别的网站图片品质比较差

k4656129 wrote:
这款才刚出耶，动作好...
因为平常有在兼差处理PC组装、检修 , 所以有机会就会购入新款尝鲜 ,
而之前开箱过的、后来再购入出机就没重复PO了 ,
现在想说或许偶而顶一下之前的开箱文也不错 ...

另外Antec GX700没装过 , 你可以比较一下和COUGAR 战甲之间的设计差异 ,
有没有哪一点是自身较中意的 , 毕竟价差约有NT 400。

Index. wrote:
一般用户很多买了电脑...
的确 ~ 各款的结构与特色不同

sexyboy wrote:
多谢分享，介绍得很详...
平常较少组装到2.5吋的装置 , 开箱时倒没注意到这点 ,
如果两种尺寸的HDD Tray都有同样设计是比较方便没错。

迷糊的人 wrote:
品牌机壳一般售价都在...
可惜知名度还不够高 , 影响到商圈的能见度与询问度 ,
有时馒头就直接在拍卖下标了 !!

lk630430 wrote:
大大有更新文章,在别...
mobile01这边是上传站内空间、其它论坛是用Google 相簿 ,
成像有差吗 ? (馒头这目眼是看不出来)

功能性不错、看起来是款平价的出机好壳 , 硬碟架那边有加强散热对流的开孔很棒 !!


如果侧板能有大范围压克力就更棒了、喜欢透侧的设计 ~

捣蛋葱花 wrote:
功能性不错、看起来是...
嗯 ~ hec 有注意到这细节 !!
上次装过的 在硬碟架部份也有类似的设计 ...

请问一下，硬碟SATA排线是直式不是L型，盖上侧板会卡到吗?

遐想奶茶 wrote:
请问一下，硬碟SAT...
不会卡到、侧板可以正常阖上 , 但直式SATA接头和侧板很接近 ,
会使线材产生弯折 ,
虽然馒头试过传输资料正常、但不同的使用者组装时的变数太多 ,
所以还是建议更换为L型SATA接头比较保险。

奇怪伟讯的机壳好像没破两千的，前置面板都是USB3.0 USB2.0 各一，有点可惜比较不实用
如果能各2组就好了

qc321 wrote:
奇怪伟讯的机壳好像没...

6HM6和6GR1都是两千多价位且很有设计感的壳。

qc321 wrote:
奇怪伟讯的机壳好像没...
楼上k大有帮忙回应其中一个问题囉 ~

前置USB插槽部份如果你的需求数较多 , 可以注意这款即将推出的新型号机壳 Pioneer :


图片来源撷自 hec 伟训的FB新品预告 : 点我

机壳达人鳗头大的机壳介绍让小低增加不少知识，感谢
请问一下6HM6这款就是两个USB3.0的

1.机壳上的两个USB3.0是用一条19PIN线接在主机板上，
那这样子当机壳上的两个USB3.0孔都接上设备时会不会影响速度，速度变一半之类的

2.机壳的上置的外接硬碟槽，他是跑啥速度的SATA3(6GB)还是SATA2(3GB)
