物尽所用！E.mini立人全铝ITX机箱N3开箱试装

本帖最后由 realan 于 2013-5-17 17:08 编辑

E-N3是E.mini        /立人新推出的全铝ITX机箱，采取4.5mm全铝打造，体积却十分轻巧，是搭建迷你静音PC的理想之选!

E.mini        /立人N3

那我们就一起来试装一台E-N3，看看小机箱专家如何“巧夺天工”，物尽所用吧!

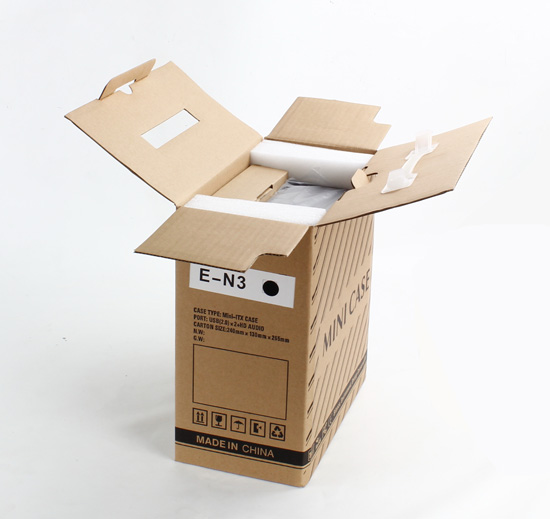

E-N3包装

E-N3采取的是立人经典外箱包装，在拆箱和携带以及循环利用等方面，十分到位和方便，尽显小机箱专家的人性化设计!

E-N3开箱

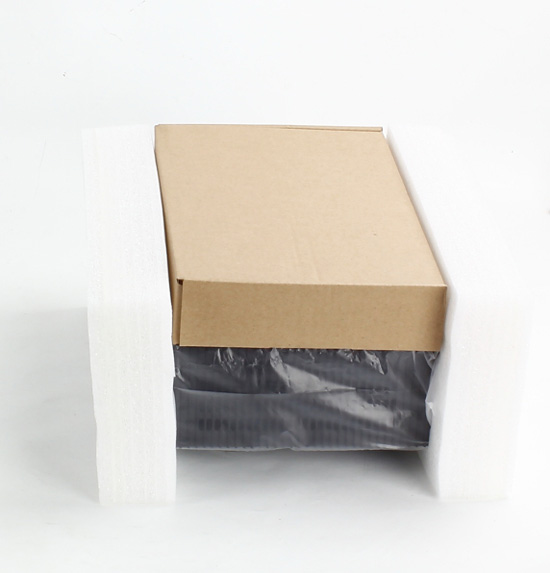

E-N3在外包箱内由两块厚实的珍珠棉包裹，防震防刮，十分有用。黄色的牛皮纸盒便是DC电源适配器了，这款机箱配备了最新款的超级迷你DC电源转换板，后面我们再详细看看。塑料袋内的黑色“小盒子”便是我们这次的“猪脚”——N3!

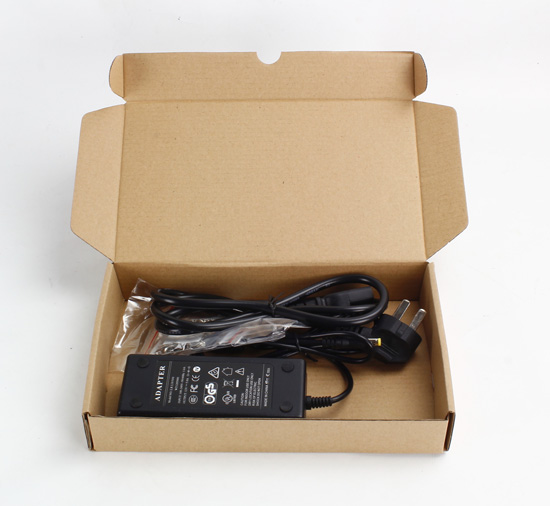

N3标配12V5A的DC电源适配器

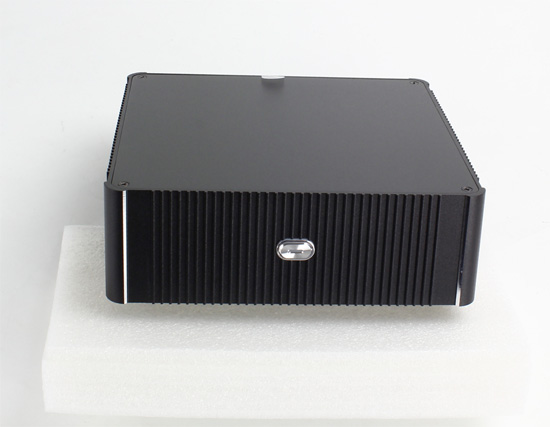

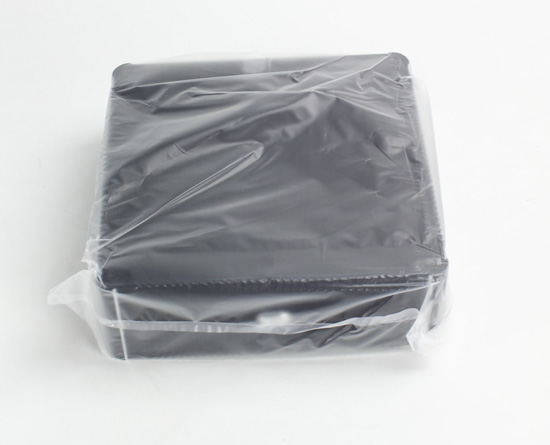

全铝ITX机箱E-N3

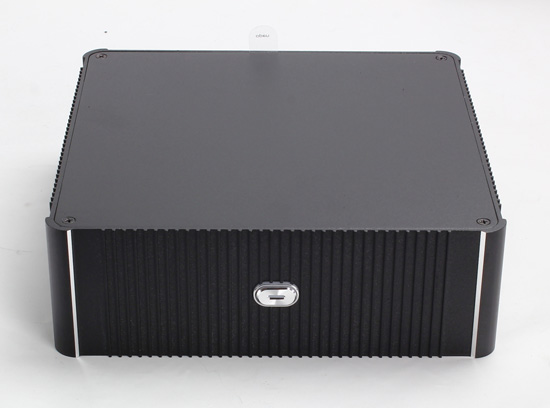

全铝ITX机箱E-N3

全铝ITX机箱N3从塑料袋内拿出来，有一种说不出的“惊艳之美”!精致全铝磨砂工艺，钻石高光边，经典格栅条纹，椭圆CD纹金属按钮…简直是让人“一见钟情”，爱不释手的艺术品啊!

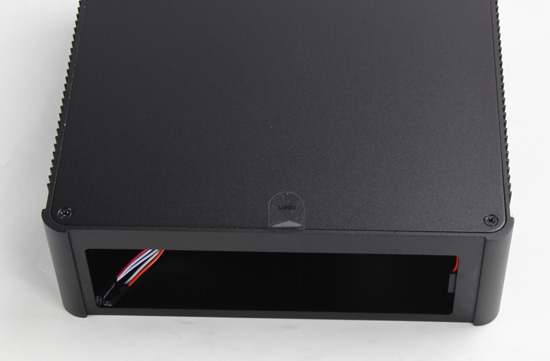

E-N3上盖板后部的”OPEN”条

E-N3配备了十分实用的开箱“神条”，在装机时开启上盖板十分方便!

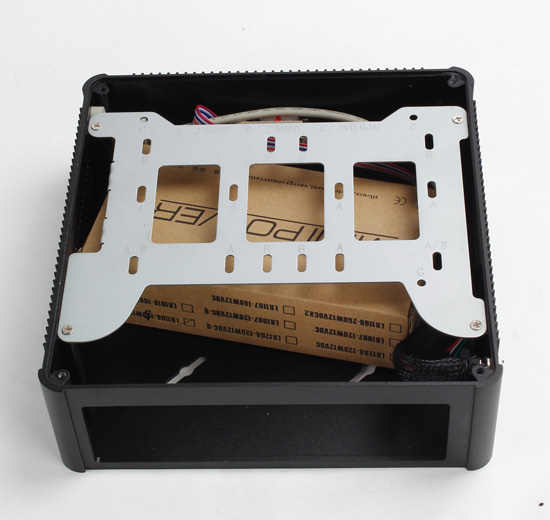

E-N3拆开上盖板

E-N3拆开上盖板，我们看到一个硬盘架，装机时也需要先拆下来。

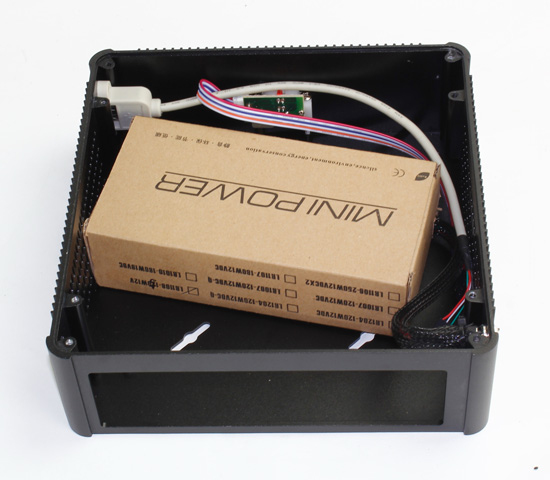

N3拆去硬盘架

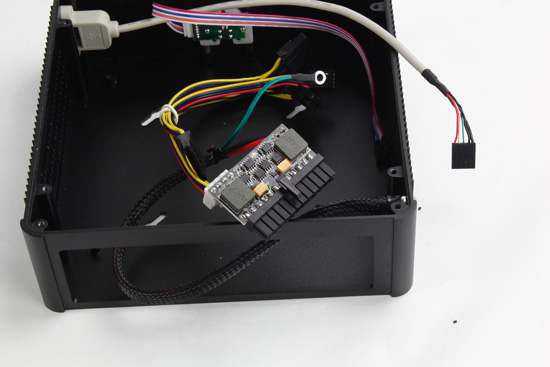

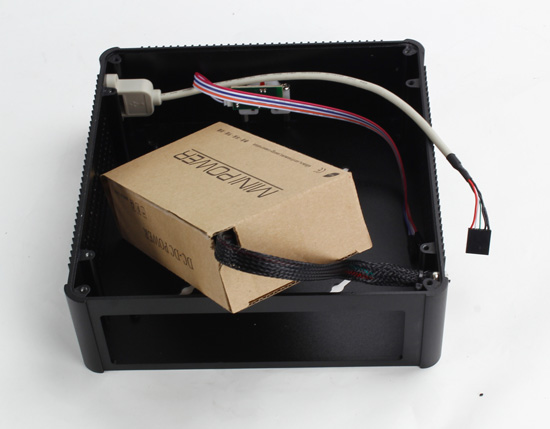

拆去硬盘架，可以看到N3机箱的内部全貌了，我们看到一个“MINIPOWER”的小盒子，这个是什么东西呢?

N3内小盒子

在小盒子另一端看到一条24PIN电源线，那毫无疑问，这便是那款超级迷你DC电源板了!

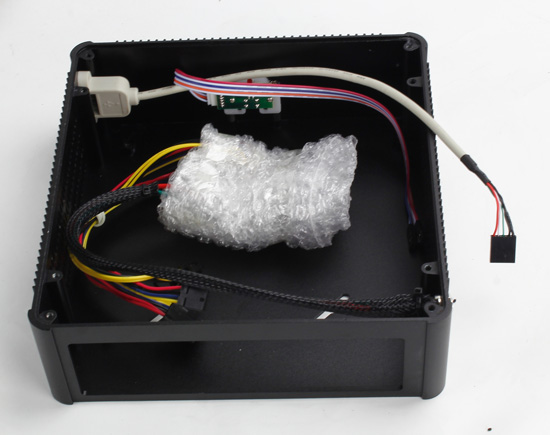

N3标配的超级迷你DC电源板

这款全新的DC电源板非常小巧，有气泡防震袋保护。

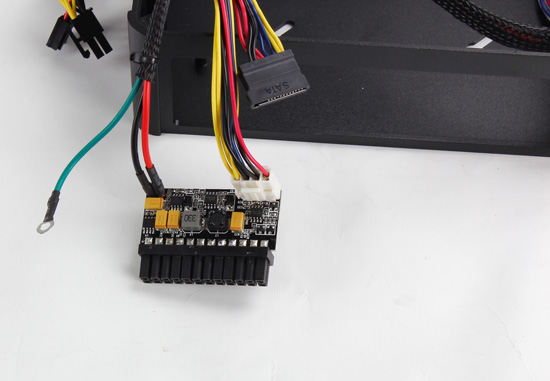

超级迷你DC电源板

超级迷你DC电源板

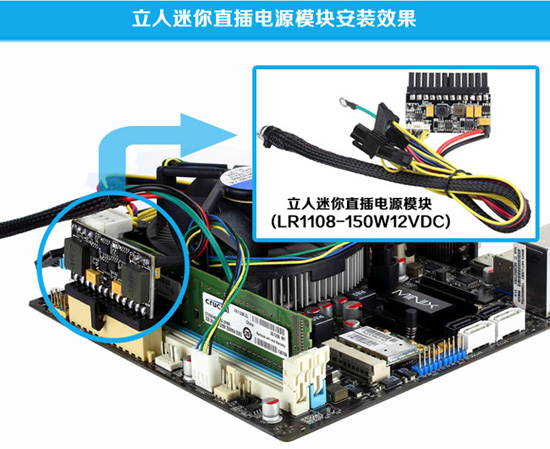

这款电源板型号为LR1108 150W迷你直插型，在官网(www.minicase.cn，www.szrealan.com)有具体的规格参数，(http://www.minicase.cn/product_LR1108 150W迷你直插型.html)功率为150W，不可小窥!

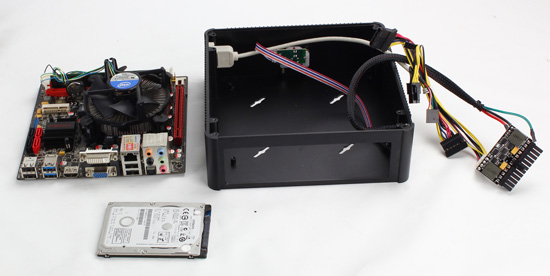

N3装机

E-N3支持安装ITX系列规格主板，标准3.5寸硬盘*1(主板总高在26.5MM以下)或2.5寸笔记本硬盘*2(主板总高在43MM以下)。

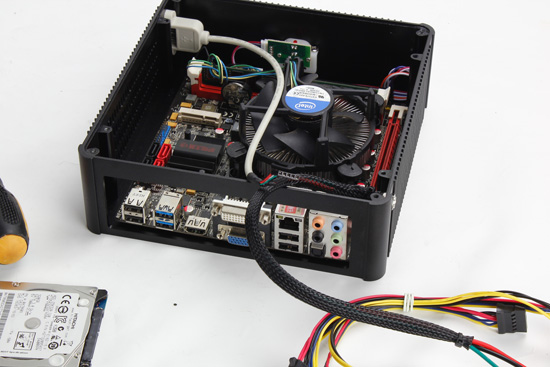

N3装机

N3侧置USB插针

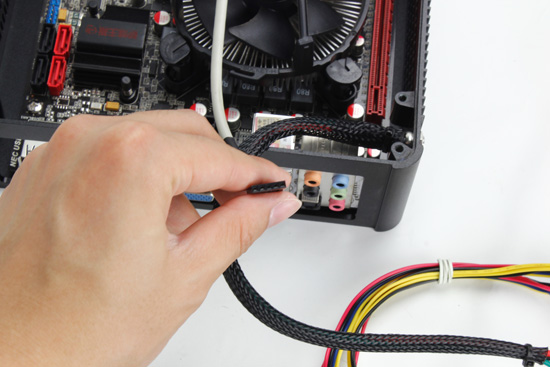

由于受体积限制，N3侧面只配置了一个USB接口，在主板上的插针也是单排的，因此，在主板上插USB插针时要找到正确的插法，不能插错。

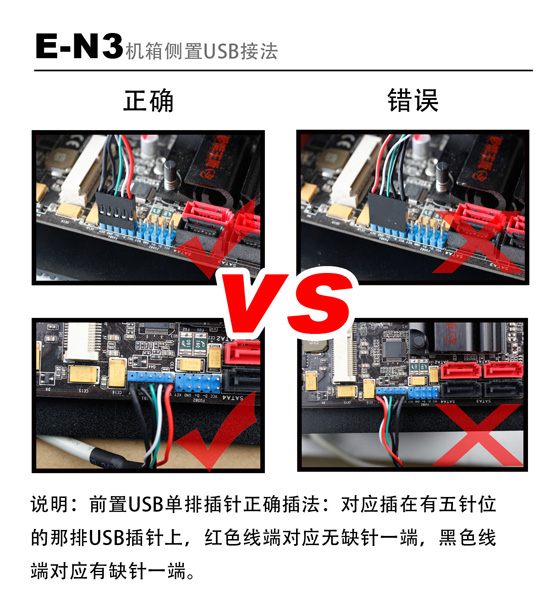

E-N3侧置USB插针接法

N3标配的迷你电源板安装

N3装机完毕线材整理

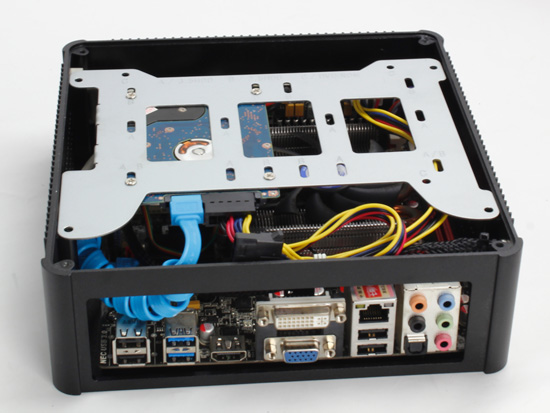

N3硬盘和硬盘架架安装

在安装好硬盘和硬盘架时，发现CPU的原装散热器高度有一点点高出，那么，在选择CPU散热器时，我们应选择总体高度(包括风扇)在4cm以下的，因为CPU和硬盘之间的距离大概在4cm左右。

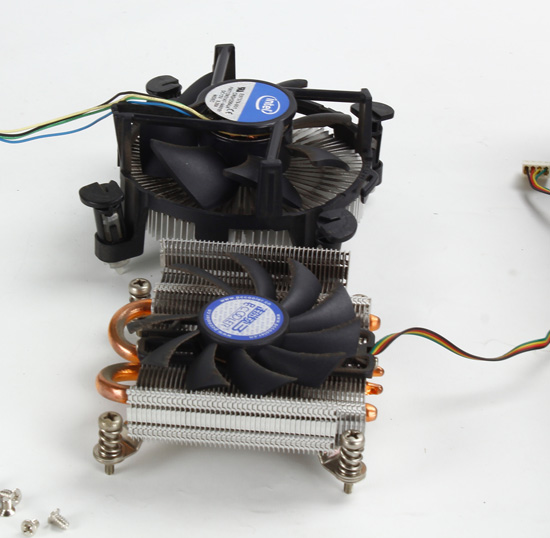

N3装机CPU散热器高度的选择

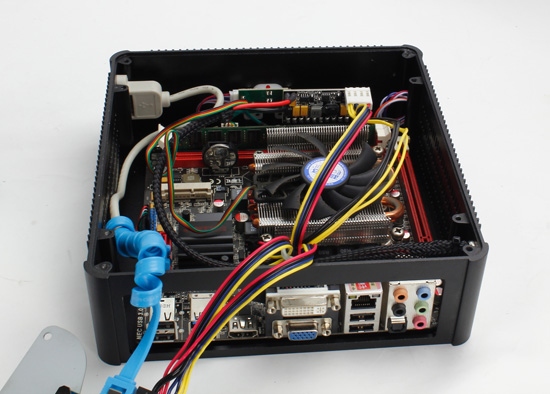

N3装机超薄CPU散热器的安装

超薄散热器和硬盘架之间的空隙

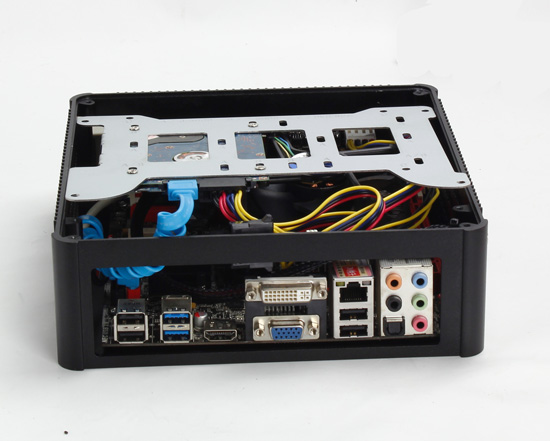

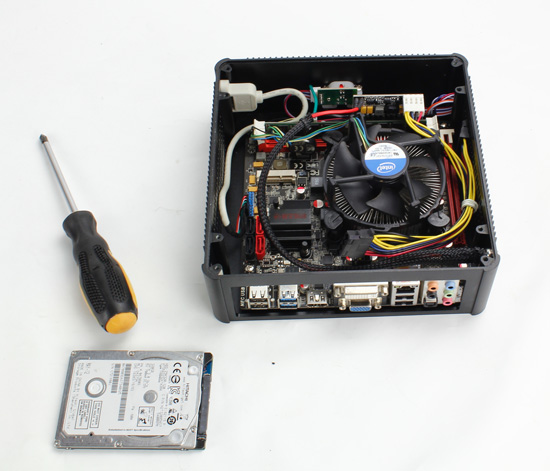

E-N3装机完毕

至此，立人E-N3装机完毕，十分简单，整机十分小巧却“五脏俱全”，扩展也十分丰富，唯一要注意的一个地方就是CPU散热器高度，最好选择超薄系列的总体高度在4cm以下的。而E-N3的整机点亮测试，我们会在下一期的文章详尽评测。

深圳市立人电脑制品有限公司官网：www.minicase.cn      www.szrealan.com

新浪微博：weibo.com/realan

免费咨询热线：400-700-5988

这样的结构，真是廉颇老矣。

本帖最后由 huangyongbio 于 2013-5-22 17:50 编辑

如果侧面的USB是2.0就PASS了，现在新机箱肯定要配3.0的USB口的上淘宝看了一下，居然是USB2.0的，还敢说是新型号！直接PASS了！
