CCFL换新灯管了（现又换了LED背光）！感觉还不错，推荐欣赏！！内有教程！

时间：2012-07-15

来源：互联网

本帖最后由 onelau 于 2012-8-28 00:48 编辑

昨天（7.18）又尝试把ccfl更换为led背光，感觉还不错，请看14-15楼。
最新动态补充：今天（7.20）终于完美改造成功！亮度无法调节的问题也解决了，马上加装第二根led灯条，背光立马变均匀。显示器电源和高压一体的这种一定要切断高压的12v供电电路（我的标明是14v，实测15v）和亮度调节连接到高压的电路，现在显示器控制按钮各项功能正常，连动态对比度和快捷按钮也正常使用。当然也有不完美的地方，那就是屏幕上下边缘处能看到led灯珠的亮点，平时使用上有标题栏下有任务栏的关系基本没影响，看视频更是很难看出来。色彩没的说！！

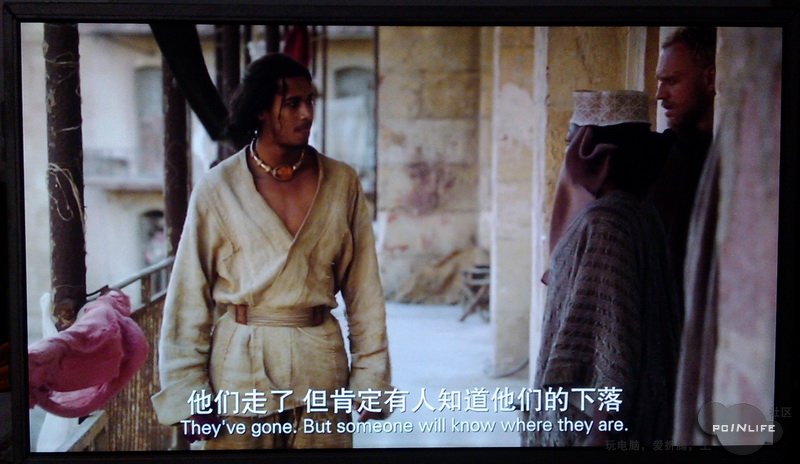

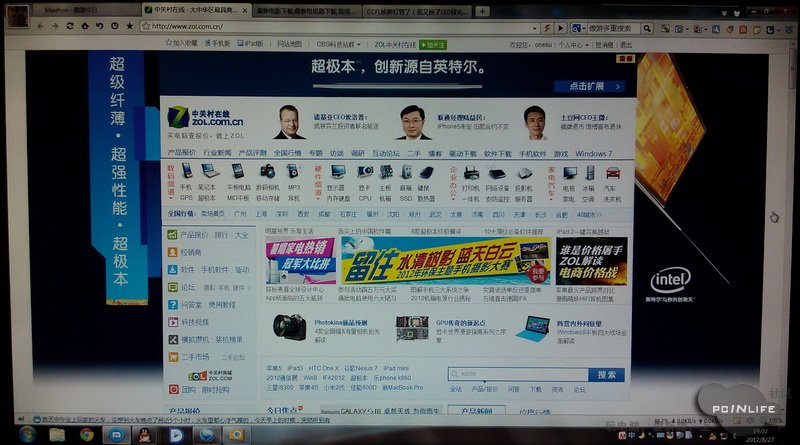

用500万像素的华为手机拍了几张大家看看，设定值对比度20亮度15。手机拍出来变暗很多色彩也差很多：

之前换ccfl灯管的过程：我的是20寸16：9的宽屏，Acer型号V203H，面板是三星的LTM200KT01。买了445mm的灯管，拆了机才发现灯管是453mm的。难道20寸16：9用的灯管有两种？？
不管三七二十一，短了一丁点，无所谓照换。
经过一番各类图片的上半下班屏幕对比，新管提升了暗部细节，亮部细节之前就还可以所以没太看出变化，总之亮度变高了。摸了一下上下屏边缘处感受了一下温度差别，新管的温度比老管还低一些，也是一大收获。

顺便说一下换管的关键工艺，也是网上看到的。就是拆了液晶的钢制外框后，破坏灯管两端的塑胶外壳，即可看到灯管外的胶塞，胶塞把它弄出来，焊开电线，即可抽出灯管。这种办法不需要拆开液晶内部导光板等等，不易进灰漏光不粘指纹。

图示：先拆除钢制外框，塑胶外壳只要破坏一点点，露出胶塞即可，然后把胶塞取出来，有点费劲。露出焊点，焊开之后，从另一端即可取出灯管。

这是另一端的胶塞，同样是用尖嘴钳把塑胶外壳弄掉一小块就露出连接灯管的胶塞：

无须分解液晶面板里面几个部分就取出灯管，不易进灰漏光不留指纹。旧灯管两端已经发黑。这个显示器当初看介绍说灯管寿命5万小时，我已经用了三年半，初略估算一万个小时，从新管的表现看老管非常需要换换了：

作者: onelau 发布时间: 2012-07-15

现在没人玩改装了？懂色彩测试的高手在哪里？

作者: onelau 发布时间: 2012-07-15

我才知道显示器可以"玩改装"

作者: wsxnd 发布时间: 2012-07-15

这词儿不是用在汽车上的吗?

作者: wsxnd 发布时间: 2012-07-15

改造，呵呵，总算来个人，谢谢捧场。

作者: onelau 发布时间: 2012-07-15

灯管的讲究大了。市场上很多国产的都是垃圾装上跟tmd鬼灯差不多阴冷

作者: 9500To9800 发布时间: 2012-07-15

不是原装灯管，色温啥的变化很大

作者: xionghuan 发布时间: 2012-07-15

9500To9800 发表于 2012-7-15 21:57
灯管的讲究大了。市场上很多国产的都是垃圾装上跟tmd鬼灯差不多阴冷

我这个卖家说是台湾产的，只换了一半的管，看起来还可以。等明后天led灯条到了再换了试试。

作者: onelau 发布时间: 2012-07-15

这论坛是不是要荒废了。换过灯管才知道这活不用很高的技术，只要会用电烙铁就行，外加螺丝刀尖嘴钳。价格也便宜，一根灯管三四块钱。

作者: onelau 发布时间: 2012-07-16

我看新灯管不一定比旧灯管好.

作者: wk山里人发布时间: 2012-07-16

本帖最后由大眼仔于 2012-7-16 14:36 编辑

一个二手同容量的日本电容，可能比一个新的普通国产电容好得多。同理。
问题是你能不能找到好的二手灯管。

作者: 大眼仔发布时间: 2012-07-16

如果能找到好灯管，换换也挺不错

作者: 北方睡神发布时间: 2012-07-16

换进口LED灯吧

作者: 零度可乐发布时间: 2012-07-16

本帖最后由 onelau 于 2012-9-7 00:11 编辑

淘宝买的三星的led灯条及升压板套件已经到了，用12v外接电源试了一下，真的很亮，眼睛都不能直视，颜色比较正看着挺爽。再次拆开显示器，看到电源和高压电路在一起，没有可以拔掉替换的插口，看了一下电源板上倒是有标注有接地、5v、14v、亮度和开关几个端口。等明天找卖家问清楚每条线的接法自己焊上去就行。
灯条上图，购买地址及说明请到46楼：

作者: onelau 发布时间: 2012-07-16

本帖最后由 onelau 于 2012-7-18 16:34 编辑

led今天忙了一晚上总算换好了，依旧只装了屏幕下方的灯条。一条灯条亮度不错，但是不均，上暗下亮，等亮度问题解决以后还要再装屏幕上方的那条。亮度调节功能用不了，还特意买的带亮度调节的板，明天要再跟卖家沟通一下。led比ccfl感觉偏蓝，但白色很正，适应了一天再调到暖色调就没有偏蓝的感觉了。仔细看了很多张图片，感觉到从没有过的通透感和立体感，色彩也非常棒估计色域有所提升，要是解决了亮度调节问题就爽了。
对比度调节正常，试了一下打开动态对比度，画面对比度感觉有微小的一点点变化。说明原始灯条产生的对比度就相当不错了，我的显示器是Acer的V203H，用的三星tn面板，动态对比度是10000：1，led的原始静态对比度接近这个动态对比度。

颜色好了，就对图象的细腻有要求了，想要是点距再小点就更好看了。

作者: onelau 发布时间: 2012-07-18

好帖留名。。。。

作者: orangeleaf 发布时间: 2012-07-18

本帖最后由 onelau 于 2012-7-19 01:18 编辑

今天还发现一个led的优点。ccfl背光的tn即使头不上下移动，看屏幕上下边缘的相同颜色也是差别蛮明显的，而led背光差别不明显一致性相对较好。不信的可以到这个网页看看自己的液晶显示器：http://www.lagom.nl/lcd-test/zhs_viewing_angle.php。看完你才会发现ccfl背光的tn上下可视角度简直就是扯淡，可视角度没问题但是有明显色差。
可惜没有好相机，拍不出改造前后的各种色彩变化，帖子也就没有太大说服力。对这个有兴趣又有改造能力的朋友看来不多。

作者: onelau 发布时间: 2012-07-19

onelau 发表于 2012-7-19 01:08
今天还发现一个led的优点。ccfl背光的tn即使头不上下移动，看屏幕上下边缘的相同颜色也是差别蛮明显的，而l ...

LED一定程度改善了可视角度这个以前有评测提过。不过效果很有限，远比不上廉价广角的提升

作者: cocklao 发布时间: 2012-07-19

onelau 发表于 2012-7-18 00:25
led今天忙了一晚上总算换好了，依旧只装了屏幕下方的灯条。一条灯条亮度不错，但是不均，上暗下亮，等亮度问 ...

通透感增加那是应为亮度猛增，对比度提高的的缘故。
至于色域的问题，通常来说LED小于CCFL，因为蓝光成分过多，黄光少，而且LED黄光不是直接激发产生的，而是通过添加荧光粉产生的，相对CCFL的自然黄光，LED的黄光很纯，缺少红光的成分，以至于看上去会偏绿，但人眼是不习惯这种黄绿光的，一般都是对橙黄色的光有好感。

作者: chncwk 发布时间: 2012-07-19

chncwk 发表于 2012-7-19 09:18
通透感增加那是应为亮度猛增，对比度提高的的缘故。
至于色域的问题，通常来说LED小于CCFL，因为蓝光成分 ...

还好，以我这双已经习惯了三年半ccfl的眼睛看现在换的led，没有感觉颜色有怪异。感觉到的只有通透感立体感还有色彩饱和度的提升。至于色域提升则纯粹是猜测和希望了，因为换的是三星的原厂led灯条，所以想色域方面不会太差。

作者: onelau 发布时间: 2012-07-19

本帖最后由 chncwk 于 2012-7-19 10:31 编辑

onelau 发表于 2012-7-19 10:23
还好，以我这双已经习惯了三年半ccfl的眼睛看现在换的led，没有感觉颜色有怪异。感觉到的只有通透感立体感 ...

LED的亮度有个奇怪问题，就是降低后会导致色温一致性和Gamma曲线平滑度下降。在CCFL上调对比度和LED上调对比度，后者会影响灰阶的。
但不调低亮度和对比度的话，直接亮瞎啊。

作者: chncwk 发布时间: 2012-07-19

chncwk 发表于 2012-7-19 10:30
LED的亮度有个奇怪问题，就是降低后会导致色温一致性和Gamma曲线平滑度下降。在CCFL上调对比度和LED上调 ...

LED调暗了之后确实感觉字迹不清晰了

作者: 9500To9800 发布时间: 2012-07-19

太强大了，这样都有~~支持一下

作者: rafale9527 发布时间: 2012-07-19

完美改造成功，补充写在顶楼！

作者: onelau 发布时间: 2012-07-19

cocklao 发表于 2012-7-19 08:46
LED一定程度改善了可视角度这个以前有评测提过。不过效果很有限，远比不上廉价广角的提升

可视角度倒差不多，区别在于头部上下移动看屏幕会有色彩变化，led色差的变化没有ccfl大，而且ccfl保持眼睛不动看屏幕上下边缘也有色差，同样情况led色差则小一些。

作者: onelau 发布时间: 2012-07-19

不错，学习下。

作者: 厚德载物163 发布时间: 2012-07-20

led你直接放灯带进去还是外面有个套管？
现在led作为照明光源的话，为了不那么刺眼，让光有漫反射的均匀度，一般会配有个半透明雾白色套管
我看你的图还是能看出led灯珠一个个的点光源的感觉

作者: vvisher 发布时间: 2012-07-20

vvisher 发表于 2012-7-20 16:09
led你直接放灯带进去还是外面有个套管？
现在led作为照明光源的话，为了不那么刺眼，让光有漫反射的均匀度 ...

没有你说的那些配件，要有就好了，薄薄的就行，led的亮度绝对是足够用。

作者: onelau 发布时间: 2012-07-20

支持动手贴，希望多看到这种帖子

作者: js_jun 发布时间: 2012-07-20

顺带问下，调亮度是通过什么实现的

作者: js_jun 发布时间: 2012-07-20

这漏光也太悲催了，跟圣诞灯差不多。

作者: chncwk 发布时间: 2012-07-20

onelau 发表于 2012-7-19 22:54
可视角度倒差不多，区别在于头部上下移动看屏幕会有色彩变化，led色差的变化没有ccfl大，而且ccfl保持眼睛 ...

这个就是可视角度的问题

作者: cocklao 发布时间: 2012-07-20

js_jun 发表于 2012-7-20 18:08
顺带问下，调亮度是通过什么实现的

驱动板有亮度调节的信号输出，如果电源和高压一体的要先把亮度信号传入高压的电路切断才可用。一般都是0v最亮5v最暗，如果实在找不到亮度调节信号那自己就去买一个降压模块产生一个电压接入到led升压控制板，无极变压的最好。

作者: onelau 发布时间: 2012-07-20

vvisher 发表于 2012-7-20 16:09
led你直接放灯带进去还是外面有个套管？
现在led作为照明光源的话，为了不那么刺眼，让光有漫反射的均匀度 ...

没有套管用玻璃纸包一下也可以

作者: wk山里人发布时间: 2012-07-21

onelau 发表于 2012-7-20 20:43
驱动板有亮度调节的信号输出，如果电源和高压一体的要先把亮度信号传入高压的电路切断才可用。一般都是0v ...

大概明白了，你的意思led的高压板上也有类似原来ccfl那种亮度控制的引脚是吧

作者: js_jun 发布时间: 2012-07-22

js_jun 发表于 2012-7-22 11:55
大概明白了，你的意思led的高压板上也有类似原来ccfl那种亮度控制的引脚是吧

呵呵，是的。之前没有说清楚。

作者: onelau 发布时间: 2012-07-22

攻城狮果然厉害。

作者: potomac 发布时间: 2012-07-22

onelau 发表于 2012-7-22 14:23
呵呵，是的。之前没有说清楚。

十分感谢你的回复，我的显示器也是自己diy的，高度调节本来就是用是3.3v的降压和电位器组成，只是那块屏有点发黄了，这么说来也可以找个led折腾一下，不知道哪里有24寸的灯条卖，还有就是我原来是6根ccfl，是不是也对应要换6条led啊，那不是成本太高了，最好两根就能实现

作者: js_jun 发布时间: 2012-07-23

本帖最后由 onelau 于 2012-7-23 18:05 编辑

js_jun 发表于 2012-7-23 11:42
十分感谢你的回复，我的显示器也是自己diy的，高度调节本来就是用是3.3v的降压和电位器组成，只是那块屏有 ...

关键是led灯条的购买，质量好才行进口最好。查了一下网上24寸灯管大概是524mm，搜了一下淘宝，这种规格的液晶显示器用灯条几乎没有，不过找到了三星为液晶电视生产的led灯条，长宽高520*5.95*1.7mm，长度跟你的灯管基本一致，宽度5.95mm，你的是三灯管估计宽度也够。地址这里：http://item.taobao.com/item.htm?id=15455043310&。升压板可以到这里看看：http://item.taobao.com/item.htm?spm=a230r.1.10.1&id=17746928373。至于灯条所需电压电流跟升压板是否匹配自己一定要问清。亮度的话上下各一条我估计够用。

作者: onelau 发布时间: 2012-07-23

用了一个多月，完全适应了。感觉非常好，自己再顶顶吧！

作者: onelau 发布时间: 2012-08-27

我把dell2007wfp完美改成led背光了，并且可以pwm调节背光亮度

作者: zxpwq 发布时间: 2012-09-04

怎么感觉最牛ｂ的是华为手机的拍照效果呢。

作者: 大眼仔发布时间: 2012-09-05

相当牛叉的人啊

作者: chinalcz 发布时间: 2012-09-05

强人。。。关注一下。。。

作者: espk 发布时间: 2012-09-05

我也买了件，我aoc919sw的，用了3年了。玩cs地图暗一点地方经常给人阴，换了看看会不会改善

作者: danipp9000 发布时间: 2012-09-06

本帖最后由 onelau 于 2012-9-7 12:31 编辑

danipp9000 发表于 2012-9-6 22:47
我也买了件，我aoc919sw的，用了3年了。玩cs地图暗一点地方经常给人阴，换了看看会不会改善

不是这种，我在改之前这种也买过，买回来没试就退了。你这种不能调亮度，而且灯条看起来很普通。后来买的是那种贵一些的：http://item.taobao.com/item.htm? ... c307&id=17746928373。有点复杂，因为我要改装两条灯条，实际卖家给我发的是另外一种led升压板，可以接两条三星原装灯条，共80元。卖家只有22寸用的灯条，帮我截短为20寸用的，并且灯条上的接头也帮我去掉了，直接把电线焊在灯条上这样就方便把灯条完整塞进液晶面板的灯槽内。
一条灯条千万不要费神去弄，背光肯定不会均匀，相当难看。笔记本液晶面板只有单侧有灯管的除外，它的背光系统就是为一侧有发光设计的。
此卖家的22寸灯条共有64粒灯珠，当时我告诉他们ttfl灯管的长度是445mm，实际灯管长度是453mm，帮我截短后留了59粒灯珠，实际有一丁点短，留60粒灯珠就正好，还好没太大影响。

作者: onelau 发布时间: 2012-09-07

很好的帖子，居然没有加分。

作者: 乐极生悲发布时间: 2012-09-07

我找卖家退了，改拍了可调的。45元那个

作者: danipp9000 发布时间: 2012-09-07

danipp9000 发表于 2012-9-7 10:42
我找卖家退了，改拍了可调的。45元那个

哦，就我贴出来那个卖家吗。刚才看了，45元的19寸升级套件有两种哦，一种是单条的套件，48粒灯珠，跟我用的看起来一样是三星原厂的；另一种是双灯条的套件，每条80粒灯珠，好密集，就是不知道发光质量如何。

作者: onelau 发布时间: 2012-09-07

是这种，时间太紧。没仔细看。卖家描述一根就够了

作者: danipp9000 发布时间: 2012-09-07

之前那个是双灯，但是不可调，这个可以调，不是你贴那个卖家

作者: danipp9000 发布时间: 2012-09-07

你用一条的灯条装上面还是下面？

作者: danipp9000 发布时间: 2012-09-07

楼主不觉得LED的蓝光刺眼吗？会直接照射到眼底

作者: cthy11 发布时间: 2012-09-07

lz还没答复我。。估计晚上7点就可以到了

作者: danipp9000 发布时间: 2012-09-07

cthy11 发表于 2012-9-7 16:46
楼主不觉得LED的蓝光刺眼吗？会直接照射到眼底

刚换的时候是感觉蓝一点，rgb我设了暖色调很快就习惯了。

作者: onelau 发布时间: 2012-09-07

danipp9000 发表于 2012-9-7 18:27
lz还没答复我。。估计晚上7点就可以到了

看到你贴的产品说明了，我贴的那个卖家也有卖同样的。卖家仗着他那种原装高亮灯条就说一条可以，其实根本是不行的，非常明显的会一边暗一边亮，屏幕越大越明显，你的19寸也就比我的20寸小一点，一条肯定不行的，亲身经验你也不信。我问过为什么不直接卖接两条灯条的套件，光线多均匀啊，卖家说贵了怕人不要！这种商人就是得过且过忽悠一个算一个，生意永远做不大。

作者: onelau 发布时间: 2012-09-07

现在显示器电源灯猛闪，估计是接错线了。lz说的情况我找卖家说说看
