ACER VERITON M680系统机拆解

这是最新采购的ACER VERITON M680商用机，拿到时就手痒拆下去了

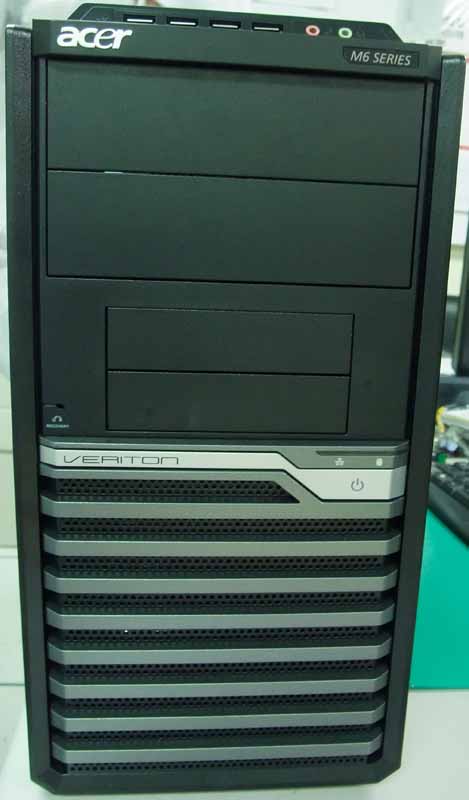

正面，很朴素的面板

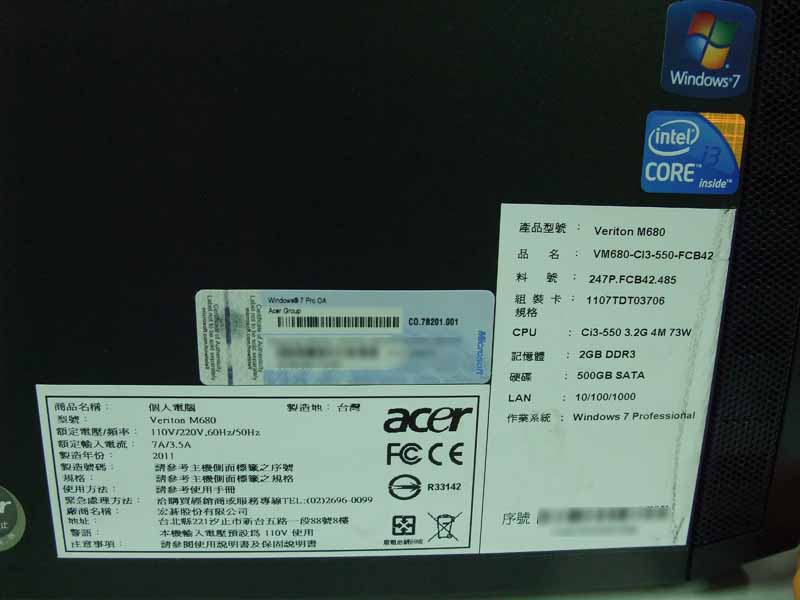

验明正身

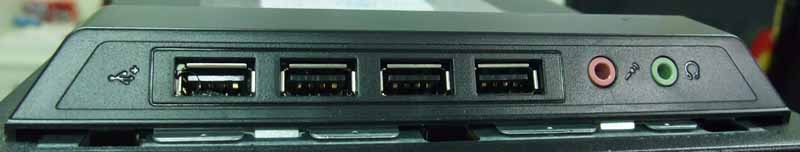

机壳顶部有四组USB埠

拆除前面板

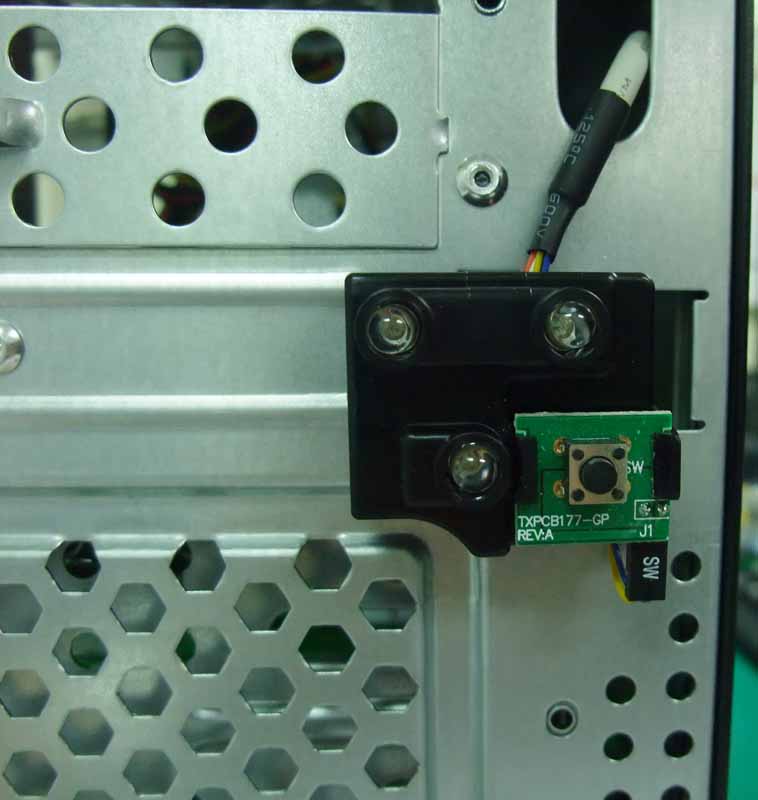

电源/硬碟/网路指示灯与电源开关

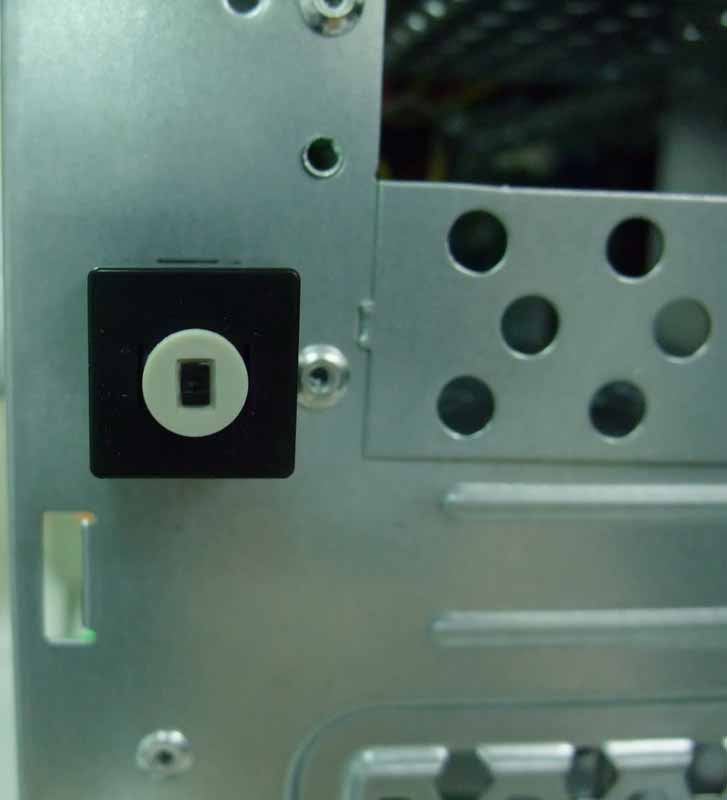

还原开关，前面板有一小洞，用尖的东西就可以戳，会启动还原系统

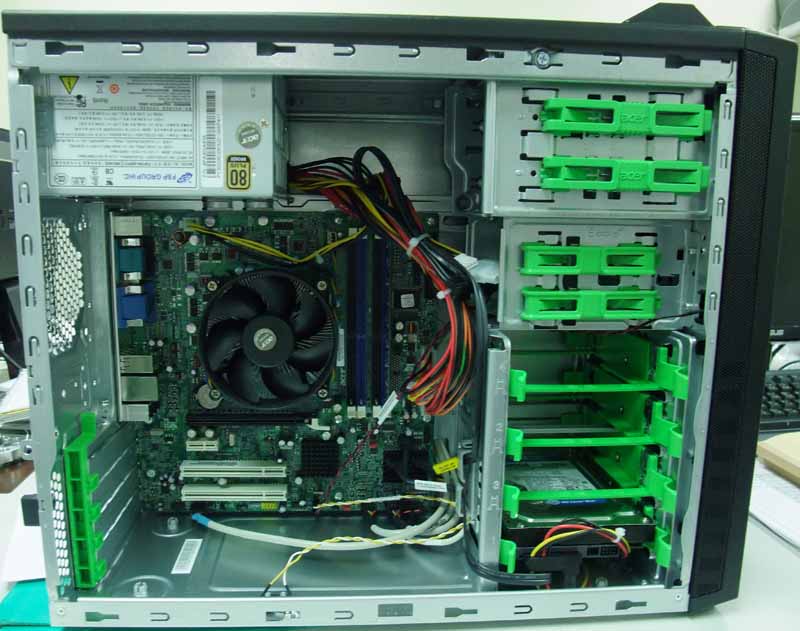

内部配置为MICRO ATX结构，所有的装置都使用滑动式快拆卡榫固定

除四个硬碟架外，另外提供两大两小外露空间

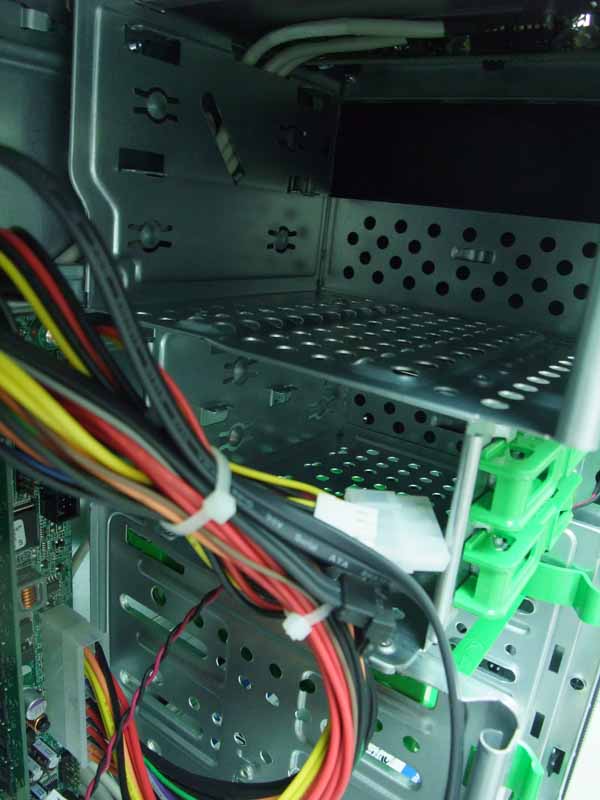

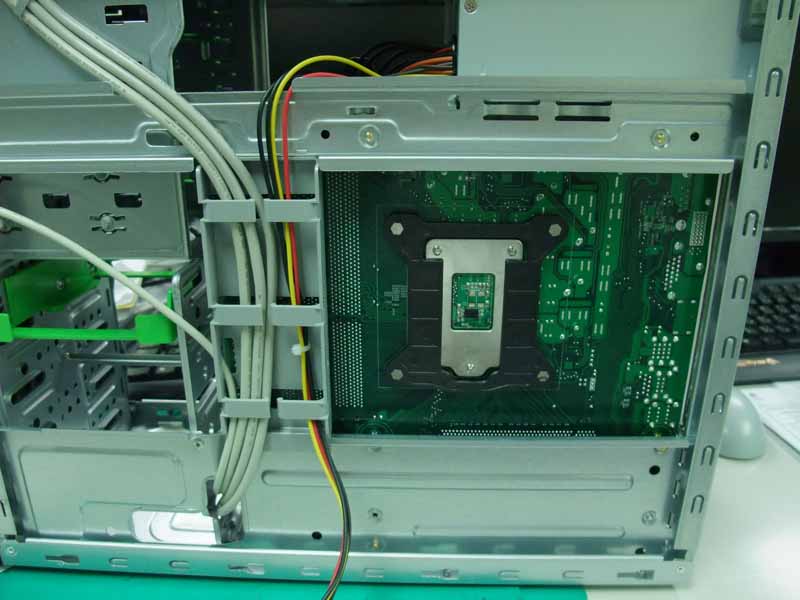

上方USB/音源线路及硬碟电源线走背线固定架，CPU风扇背板为塑胶

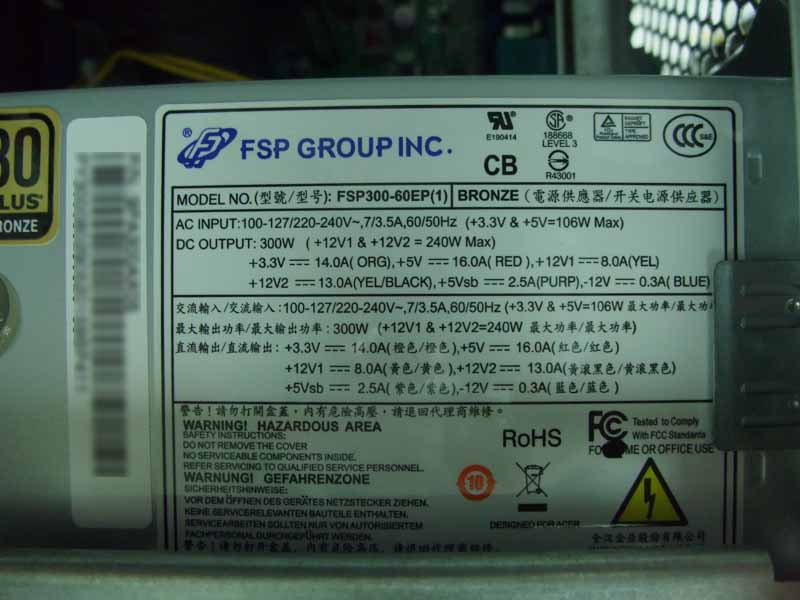

搭配全汉80PLUS铜牌300W八公分风扇电源

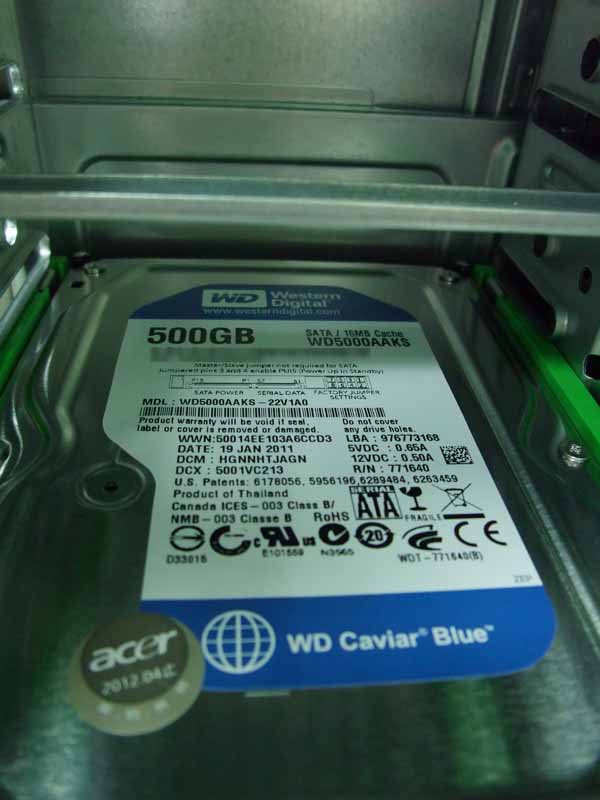

搭配WD WD5000AAKS蓝标SATA硬碟

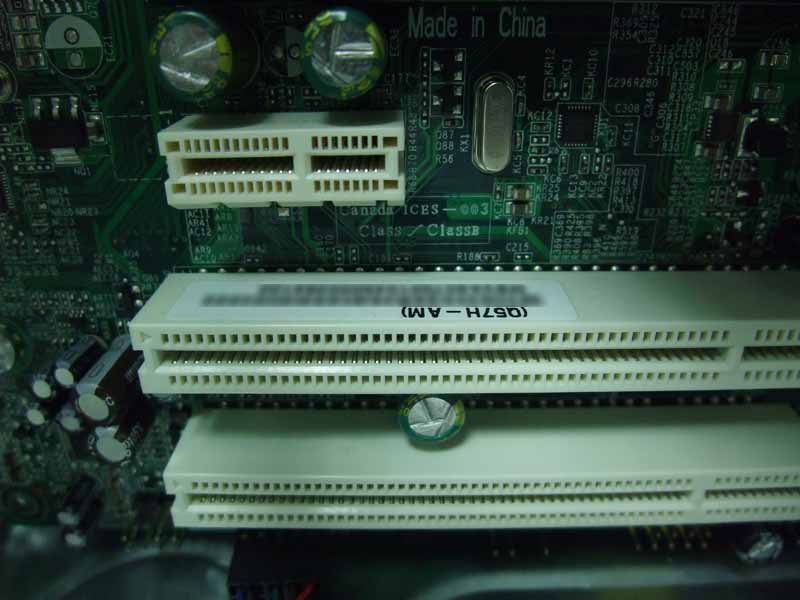

主机板为Q57H-AM

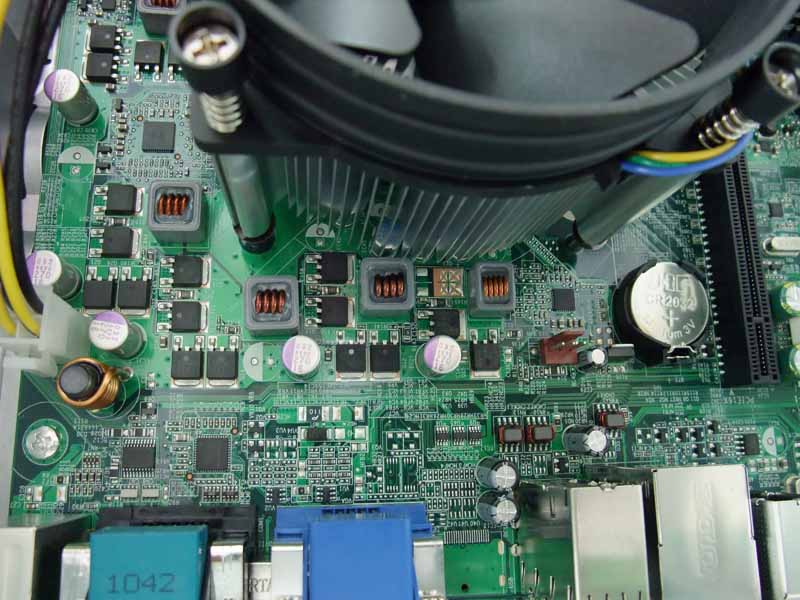

CPU VRM使用SANYO SEPC及NCC PS-CON固态电容

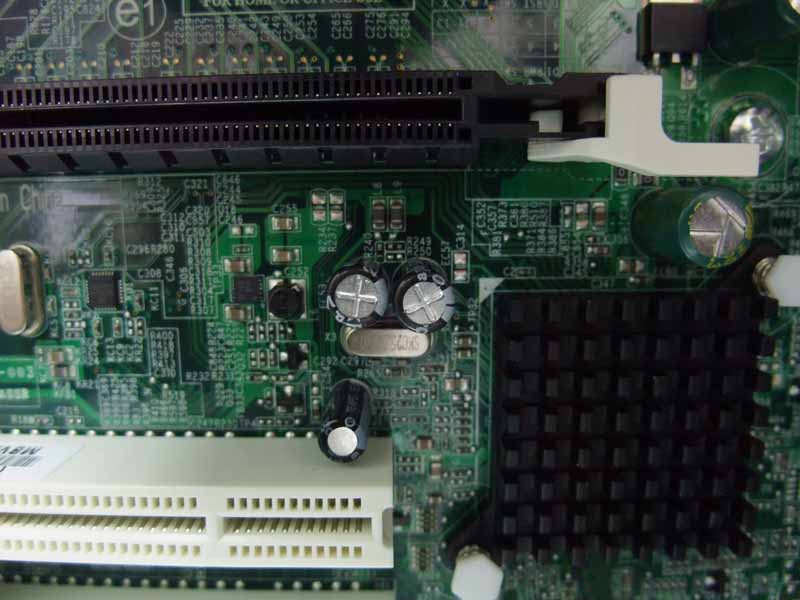

主机板其他部分使用SANYO、TEAPO及CAPXON电容

使用自家APACER单条2GB DDR3记忆体

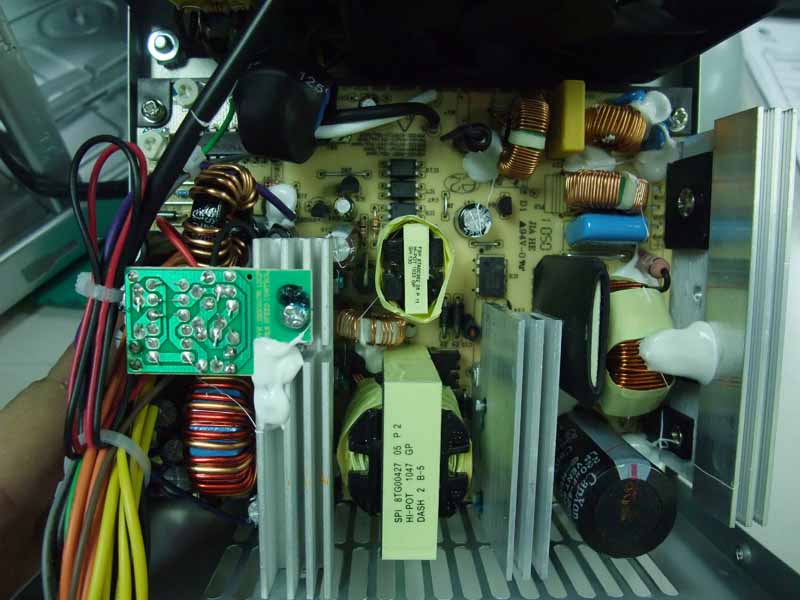

电源供应器内部配置

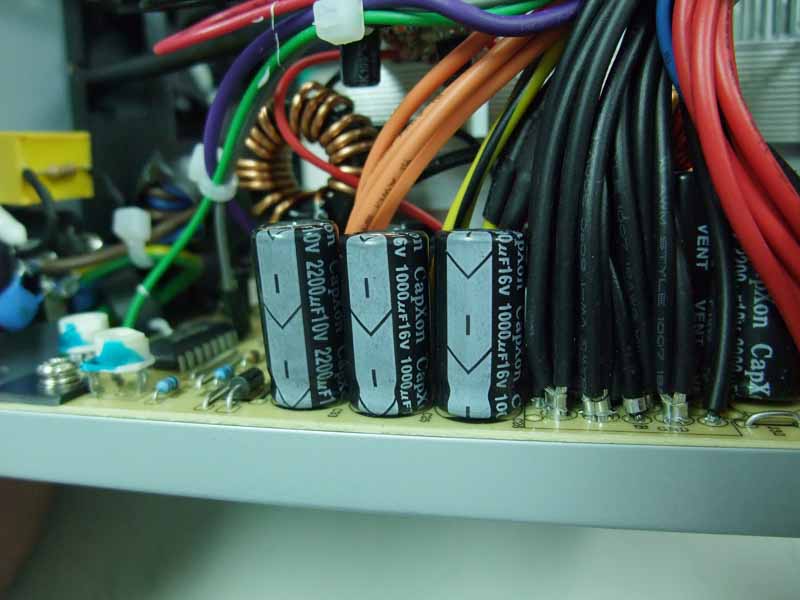

二次侧使用CAPXON电容

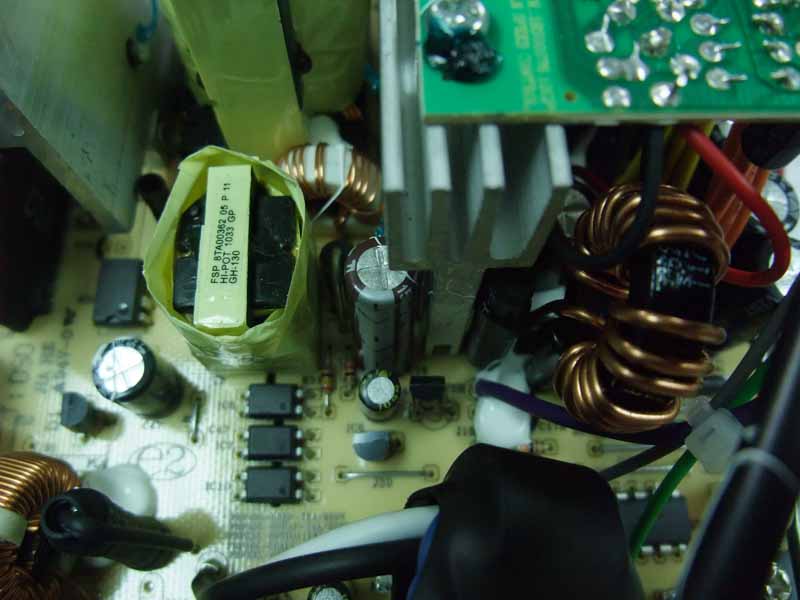

辅助电源电路也使用CAPXON电容

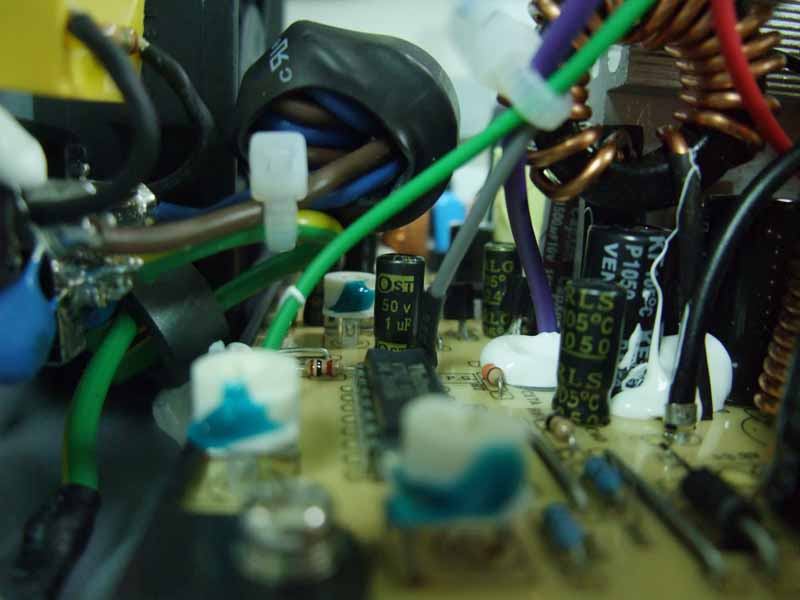

周边电路小电容为OST


果然是一部很价格导向的系统机啊....

报告完毕，谢谢收看

主机板OEM -> 鸡排店耶~
我以为这玩意儿会是用ECS.....
结果竟然是鸡排啊！
那个用料没比ECS好多少，果然是拼价格用。

前一阵子鹅老姐家给小朋友用的A牌Slim type家用主机玩game会破图(板子是ITX的 ),小朋友以为是LCD的问题想换LCD(应该是嫌19"不够大吧 ),鹅拆开一看是Core Duo CPU配N社chipset(开规格者应该是看中N社的IGP吧 ),鹅猜八成是过热的问题(印象中N社的chipset颇为热情,偏偏散热片又不够大,光靠系统风扇要压得住恐怕很难 ),问题是slim type主机内空间有限要改散热也很难,外加VGA的话恐怕又会更热,只好对小朋友说就先让它破图吧,等A社的APU能见度高一点再换板子了 ....

大大，诚心请教，如何看是鸡排店的oem? 话说 acer不是有 aopen相关股份，主机板不是从aopen开发就好？如资讯有错，请不吝指教。
