海尔W66维修过程

朋友一台海尔W66板子起始故障电源口损坏，换个电源口后，接稳压电源后，进LOGO画面就掉电，或者到0.8左右不亮，后来不开机了，用万用表对地开机，完了，打火了，这回彻底不开机了，后来我说拿来我给你修修吧！拿来那个主板IO焊盘已经掉了几个，PCB严重变黑，已经烧糊了，板子要修烂了!!* m' Q8 g$ o: r! x0 J4 F  G

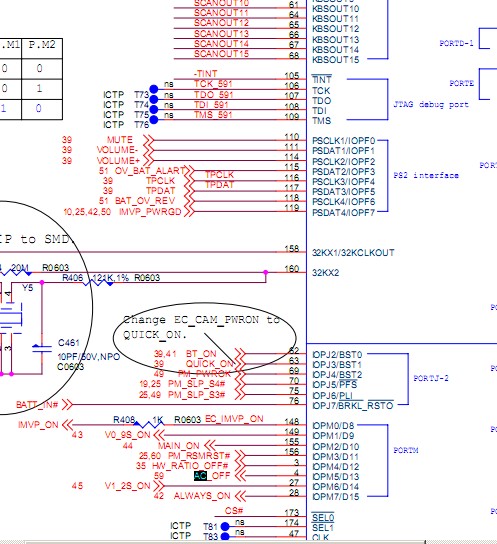

' |1 Y7 R8 J# M1 |! d！！拿来首先我用万用表打所有电感对地阻值，没发现有什么明显短路，我把焊盘就烙铁刮了焊盘，对着图纸发现4脚断路了，176,175，还有几脚，最关键的信号我用烙铁补上了，呵呵，找个PC97511代换，起始是PC87591，据我维修经验这2个芯片是完全可以互换的，焊上吧，打下3.3V  5V没有短路，阻值基本正常，插电流表，补开机，后来发现PC卡芯片转换开关背面有个电容阻值002，找到问题了，短路了，用3V电击发现有个电容烫手，换掉，量了下阻值感觉还是不正常，有拉低阻值的地方，后来据我维修经验，就得摘芯片了，把网卡RTL8110SC芯片摘掉，量下阻值应该算是正常了，开机试试把，到0.5左右就掉电，一顿狂量阻值，感觉还有拉低的地方，问题又找到了，北桥上面有个电容坏了，摘下，换个电容，开机测试，用HP安捷伦500M示波器打AD线波形，内存已经顺利完成自检了，量下LVDS信号产生了，应该是亮机了，现在这个机器没有网卡，我那工作的地方没有这个芯片呀，什么也没有呀！要啥啥没有呀！呵呵!后来找个台式机的芯片也没来得及换，就和老板有点矛盾，没换！！！
# O- n3 V3 _+ a9 j' s9 r  e4 E" z' W

思路很好啊，技术
