求救 两个唔同既LAN可以点沟通?

求救

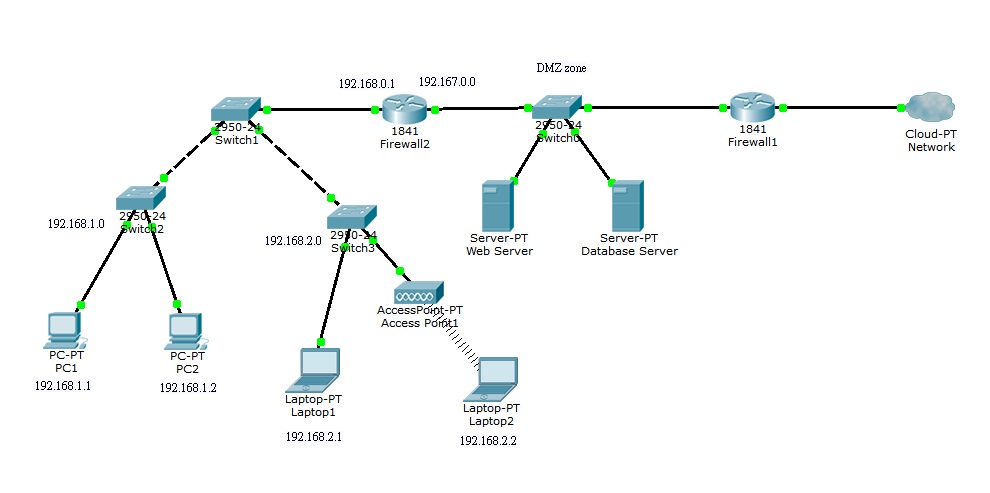

而家只系pc1 ping 到pc2
laptop1 ping到laptop2
想ping上去上面既devices都ping唔到

点解switch1会连住3个唔同subnet嘅？

只firewall2 有冇做router on a stick ?show 埋只firewall2 setting黎睇下

系咪 VLAN 介开左呀

睇黎都似，佢Switch1应该用Vlan介开左，
所以问题有机会系Firewall2只1841router set错野

missing "ip route or wrong ACL"

讲真，问得呢个问题，但只PROVIDE 呢D INFORMATION（连NETWORK MASK 都没有，正常192.168.X.X个MASK 只可去到255.255.255.0(TYPICAL CLASS C SETTING LIMIT),但看DIAGRAM，是255.255.0.0 都有可能，RUN到又可以的）,完全IDENTIFY唔到，只可大范围估估下。（可能你不太适宜HANDLE 呢个CASE, TECHNICAL SKILL　AND 对个NETWORK INFRASTRUCTURE认知　

很不足）

只可讲做一些BASIC TROUBLESHOOT,
(看你的DIAGRAM, SWITCH / ROUTER 有否用VLAN OR 802.1Q 现时可以唔埋住, 正常是会用,不过话万一唔用是否真是唔得又唔系, 只是系一个VERY BAD 的DESIGN)

1. CHECK 下CLIENT PC 192.168.1.X, 192.168.2.X NETWORK MASK, GATEWAY IP 是否正确2. PING 下GATEWAY, SHOW 个ARP TABLE, SEE SEE 有GATEWAY IP 个MAC ADDRESS（没有多数是PHYSICAL CONNECTION PROBLEM)
3. 入个GATEWAY DEVICE (若你个GATEWAY都是同一DEVICE就好办），CHECK ACL AND ROUTE TABLE　（好似上面的人兄所讲）

不过以你所问的问题AND INFORMATION,应该真是不熟NETWORKING, 都是找人电话／ＯＮＳＩＴＥ　帮手会好Ｄ，　请不要怪我讲得太直。

[ 本帖最后由 t_y_mak 於 2014-4-2 11:58 AM 编辑 ]

但最奇怪系，问问题嘅楼主潜左水

show run 睇睇。
