Edifier S2000v 电源线路输入烧 fuse 问题

时间：2014-05-29

来源：互联网

看看线路，220V AC 电源线L及N先接入开关掣，然后再有两条红线从开关掣引出，一条红线去 fuse 一端(是 L)，另一条红线去环牛 I/P (是 N)，fuse 另一端有红线去环牛 I/P (是 L)。问题是接了电源后，打开开关，个 fuse 会烧掉，有高手知道可能原因吗？

环牛坏了会导置输入电路那端短路吗，例如环牛不能正常运作导置电流过大还是应该断路没有电流？

如果开关有问题，有可能导置 fuse 烧吗？我想来想去都想唔到有这可能。谢谢高手指点下。

注：

1. 环牛: B100-22.5D04 I/P: (220-230)Vac 50/60Hz, O/P: 22.5Vac X 2 - 2.25A.

2. 用表度了ohm，I/P有约1x ohm，O/P有约1.x ohm.

3. 用朋友借来的表度 Inductance，I/P: 704.8 UH，O/P: 黄黑52.33 UH 及黄黑49.93 UH.

[ 本帖最后由 pf@hk 於 2014-5-24 08:48 PM 使用编辑 ]

作者: pf@hk 发布时间: 2014-05-29

引用:原帖由 pf@hk 於 2014-5-24 08:41 PM 发表
看看线路，220V AC 电源线L及N先接入开关掣，然后再有两条红线从开关掣引出，一条红线去 fuse 一端(是 L)，另一条红线去环牛 I/P (是 N)，fuse 另一端有红线去环牛 I/P (是 L)。问题是接了电源后，打开开关，个 fuse ...

开关制死嘅机会不大
你用几多A嘅Fuse?

[ 本帖最后由 cheung1234 於 2014-5-24 09:25 PM 编辑 ]

作者: cheung1234 发布时间: 2014-05-29

引用:原帖由 cheung1234 於 2014-5-24 21:24 发表开关制死嘅机会不大你用几多A嘅Fuse?

T1.25AL啊，跟足个原装。

作者: pf@hk 发布时间: 2014-05-29

引用:原帖由 pf@hk 於 2014-5-24 10:43 PM 发表

T1.25AL啊，跟足个原装。

咁应该有嘢short咗
一开就over current
所以即烧 fuse

作者: cheung1234 发布时间: 2014-05-29

引用:原帖由 cheung1234 於 2014-5-24 23:02 发表咁应该有嘢short咗一开就over current所以即烧 fuse

问题是如果环牛坏了，可以导置输入端电路 overcurrent 吗？(表度了的数据是不是不能证明环牛没有坏吗)

作者: pf@hk 发布时间: 2014-05-29

引用:原帖由 pf@hk 於 2014-5-24 11:06 PM 发表

问题是如果环牛坏了，可以导置输入端电路 overcurrent 吗？(表度了的数据是不是不能证明环牛没有坏吗)

冇电路图好难答你
就咁用表度ohm数未必准

作者: cheung1234 发布时间: 2014-05-29

引用:原帖由 cheung1234 於 2014-5-24 23:11 发表

冇电路图好难答你
就咁用表度ohm数未必准

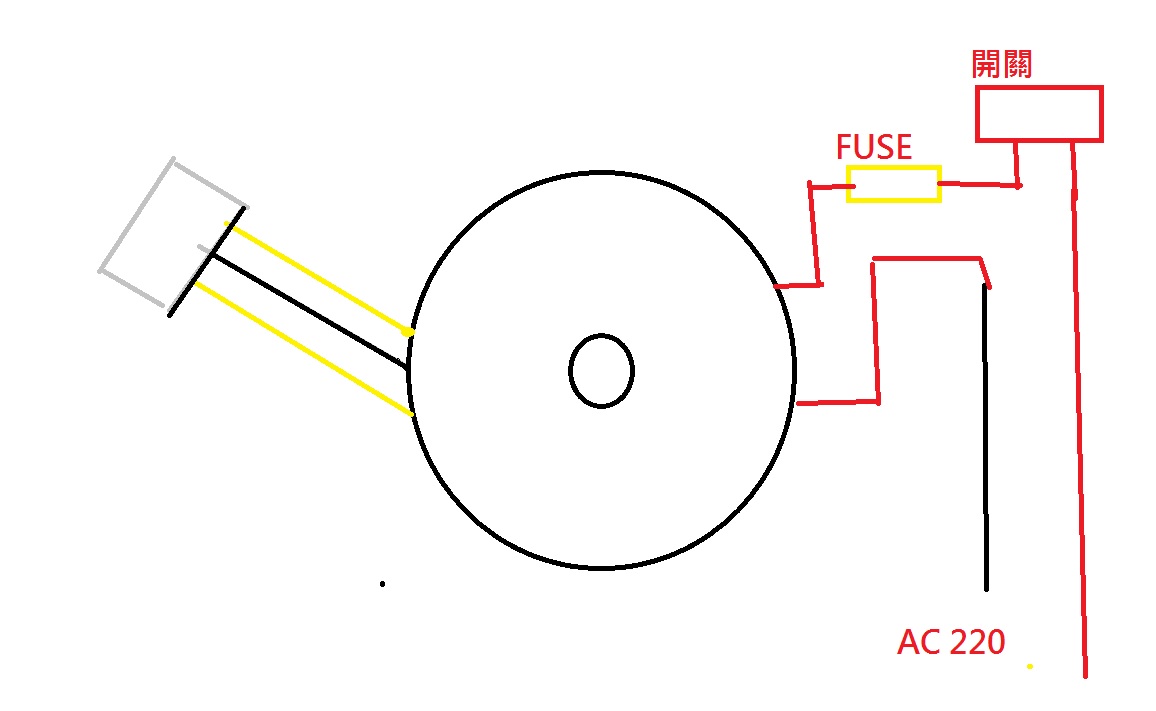

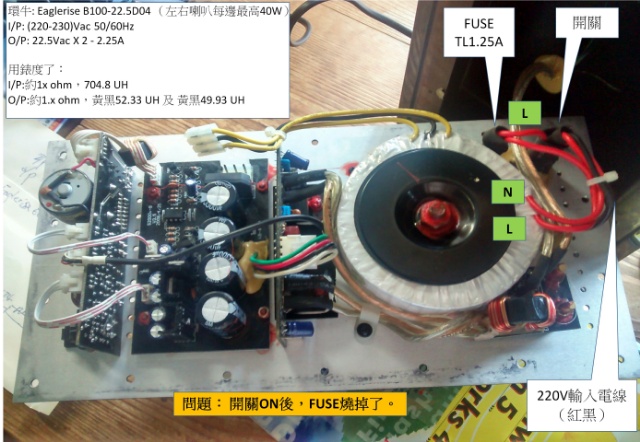

附上相片图，电路图没有啊。

https://dl.dropboxusercontent.com/u/59502976/%E7%92%B0%E7%89%9B2.jpg


2014-5-24 11:45 PM


2014-5-24 11:45 PM

作者: pf@hk 发布时间: 2014-05-29

依图见你已拔掉输出端黄黑綫插头,接电烧灰士,唔洗估一定烧左环牛,N L 初级綫组属高压输入220V 冇可能得1X ohm咁低烧左初级綫圈啦

作者: 钓鱼岛发布时间: 2014-05-29

引用:原帖由钓鱼岛於 2014-5-25 00:00 发表依图见你已拔掉输出端黄黑綫插头,接电烧灰士,唔洗估一定烧左环牛,N L 初级綫组属高压输入220V 冇可能得1X ohm咁低烧左初级綫圈啦

ching，电阻一般应该几多架？铜线圈不是应该数字低的吗？

代理话停产了三年(2011)，香港没有 parts，话问过深圳厂都没有(都唔知系咪，之前深圳还没有覆他们电邮)，自己想办法搞。

作者: pf@hk 发布时间: 2014-05-29

你有冇搅过AC->开关->FUSE->牛呢D线?

作者: jackwong717 发布时间: 2014-05-29

看来应该是环牛烧坏了，因为个 fuse 烧掉的情况特别严重(全条金属没有了)，换了新fuse烧的情况轻微(金属断了)，加上最近大厦前后有两晚电力工程，全屋晚上11点停电到第早7点，厅个旧 amp 都死了，不过唔肯定是第日就死。

作者: pf@hk 发布时间: 2014-05-29

引用:原帖由 jackwong717 於 2014-5-25 01:07 发表你有冇搅过AC->开关->FUSE->牛呢D线?

没有啊。

作者: pf@hk 发布时间: 2014-05-29

换了 fuse >> 2A ?

作者: CobyIsaac 发布时间: 2014-05-29

抗阻大小是关乎双牛功率而定,冇得估,如果你知双牛输出端交流ac电压多小V 可以去鸭记华辉睇吓配唔配到,电压要相同,输出电琉都要相同或更大至好,冇环牛可以用一般EI 型火牛,即系方型个种代替都得,只牛系也用途架?

作者: 钓鱼岛发布时间: 2014-05-29

引用:原帖由 CobyIsaac 於 2014-5-25 01:12 发表换了 fuse >> 2A ?

没有这样试啊(因为原厂是这样，加上牛个输出都是22.5VAC 2-2.25A，所以输入电流应该是更小的，唔知会唔会约0.2A，10:1)，ching 这样做目的是什么？

作者: pf@hk 发布时间: 2014-05-29

引用:原帖由钓鱼岛於 2014-5-25 01:17 发表抗阻大小是关乎双牛功率而定,冇得估,如果你知双牛输出端交流ac电压多小V 可以去鸭记华辉睇吓配唔配到,电压要相同,输出电琉都要相同或更大至好,冇环牛可以用一般EI 型火牛,即系方型个种代替都得,只牛系也用途架 ...

这是 Edifier S2000V 有源喇叭，每边最高去到 40W，可能环牛质素可能几重要啊，我都想买到好的，价钱不是太贵都可以的，三四百都OK。

作者: pf@hk 发布时间: 2014-05-29

引用:原帖由 pf@hk 於 2014-5-25 12:55 AM 发表

ching，电阻一般应该几多架？铜线圈不是应该数字低的吗？

代理话停产了三年(2011)，香港没有 parts，话问过深圳厂都没有(都唔知系咪，之前深圳还没有覆他们电邮)，自己想办法搞。

http://n2.hk ...

如黄黑黄插头巳拆落来...开关一开烧FUSE,只牛烧好大机会,
环牛

作者: jackwong717 发布时间: 2014-05-29

22.5*2.25*2=101W
240*1.25=300W
只牛短路左超过300W,FUSE烧

[ 本帖最后由 jackwong717 於 2014-5-25 02:53 AM 编辑 ]

作者: jackwong717 发布时间: 2014-05-29

引用:原帖由 pf@hk 於 2014-5-25 01:23 AM 发表

这是 Edifier S2000V 有源喇叭，每边最高去到 40W，可能环牛质素可能几重要啊，我都想买到好的，价钱不是太贵都可以的，三四百都OK。

漫步者喇叭用,咁易搞啦,如果知道DC输出电压,买番只功率电压一样嘅电源稳压器就得,如果电压系12-15V 及 24V 重易,鸭记大把开关稳压牛卖

作者: 钓鱼岛发布时间: 2014-05-29

引用:原帖由钓鱼岛於 2014-5-25 01:50 AM 发表
漫步者喇叭用,咁易搞啦,如果知道DC输出电压,买番只功率电压一样嘅电源稳压器就得,如果电压系12-15V 及 24V 重易,鸭记大把开关稳压牛卖

音响用开关电源,D人话唔好声,所以大多用环/方牛
其实配环牛都好易,都写明左双22.5V 2.5A啦

作者: jackwong717 发布时间: 2014-05-29

楼主玩唔掂送比我玩

你呢只环牛系双22.5V 2.25A 搵唔到可以20V左右,100W以上好D
总共5线,AC240V IN 2线(红红) AC OUT 22.5V(黄) 0(黑) 22.5V (黄)
照住驳.....小心呀!唔好通电做

作者: jackwong717 发布时间: 2014-05-29

引用:原帖由 jackwong717 於 2014-5-25 02:49 发表楼主玩唔掂送比我玩

你呢只环牛系双22.5V 2.25A 搵唔到可以20V左右,100W以上好D总共5线,AC240V IN 2线(红红) AC OUT 22.5V(黄) 0(黑) 22.5V (黄)照住驳.....小心呀!唔好通电做

ching，谢谢你宝贵的意见啊，我都系初哥，识些少字眼同概念，实战就未试过了。

如果输出得20VAC，会唔会搞到后边电路板不能正常运作或不稳定啊？

想问下，买环牛，想买个较好质量的，还有什么需要留意？

我就系宜家唔想拆开个开关看，因为想来想去短路没有可能是开关，开关都预左接入环牛两条输入红线，fuse 一端跟环牛一端输入，没有可能开关问题导置短路的，第日买个新的回来再搞。

[ 本帖最后由 pf@hk 於 2014-5-25 10:18 AM 使用编辑 ]

作者: pf@hk 发布时间: 2014-05-29

引用:原帖由钓鱼岛於 2014-5-25 01:50 发表漫步者喇叭用,咁易搞啦,如果知道DC输出电压,买番只功率电压一样嘅电源稳压器就得,如果电压系12-15V 及 24V 重易,鸭记大把开关稳压牛卖

谢谢啊，环牛写住输出是 22.5 VAC X 2 - 2.25 A。

作者: pf@hk 发布时间: 2014-05-29

jackwong717兄，请问环牛 dimension(直径及高度) 有没有什么标准，我需要自己先量度下只环牛吗？因为背板放入喇叭个空间好有限，谢谢啊。

作者: pf@hk 发布时间: 2014-05-29

引用:原帖由 pf@hk 於 2014-5-24 11:45 PM 发表

附上相片图，电路图没有啊。

接返黄黑綫插头，只牛应该无事，火牛电流唔系睇几多ohm，系睇Inductance同电流频率。

作者: maolala 发布时间: 2014-05-29

引用:原帖由 maolala 於 2014-5-25 09:58 发表接返黄黑綫插头，只牛应该无事，火牛电流唔系睇几多ohm，系睇Inductance同电流频率。

如果牛没有事，ching 觉得咩事？谢谢啊。

作者: pf@hk 发布时间: 2014-05-29

靓既环牛可以好贵，
我都唔系好识，系因为坏左个音箱，
拆开研究，开始有少少认识，
建议去鸭记走转，唔系就淘宝！
一般$1，2百左右，要买150w好d，

整到当然整啦，音质应该唔错，
但确定是否只系烧牛吗？
因为我有个音箱有问题时，我都整左好耐，
最后系发现线路甩pad！

作者: jackwong717 发布时间: 2014-05-29

引用:原帖由 maolala 於 2014-5-25 09:58 AM 发表

接返黄黑綫插头，只牛应该无事，火牛电流唔系睇几多ohm，系睇Inductance同电流频率。

插唔插黄黑綫插头都冇关系架,
变压器AC220V输入,正常就会有AC 22.5V X 2输出
烧FUSE就一定有问题!

[ 本帖最后由 jackwong717 於 2014-5-25 10:58 AM 编辑 ]


2014-5-25 10:58 AM


2014-5-25 10:58 AM

作者: jackwong717 发布时间: 2014-05-29

引用:原帖由 pf@hk 於 2014-5-25 09:39 AM 发表
jackwong717兄，请问环牛 dimension(直径及高度) 有没有什么标准，我需要自己先量度下只环牛吗？因为背板放入喇叭个空间好有限，谢谢啊。

系冇标准,大细高底一定要留意

作者: jackwong717 发布时间: 2014-05-29

引用:原帖由 pf@hk 於 2014-5-25 09:16 AM 发表

ching，谢谢你宝贵的意见啊，我都系初哥，识些少字眼同概念，实战就未试过了。

如果输出得20VAC，会唔会搞到后边电路板不能正常运作或不稳定啊？

想问下，买环牛，想买个较好质量的，还有什么需要留意？

我就系 ...

我相信一定冇问题......要挑的....音色有差别!

作者: jackwong717 发布时间: 2014-05-29

引用:原帖由 jackwong717 於 2014-5-25 11:08 发表我相信一定冇问题......要挑的....音色有差别!

谢谢啊。

作者: pf@hk 发布时间: 2014-05-29

去华辉睇下有冇先,我见过有环牛卖,规格就唔啱多,卖街Ｄ多数out端有多种电压选择,22.5v一定冇啦,定做规格.一系上华强电子城揾机会大好多

作者: 钓鱼岛发布时间: 2014-05-29

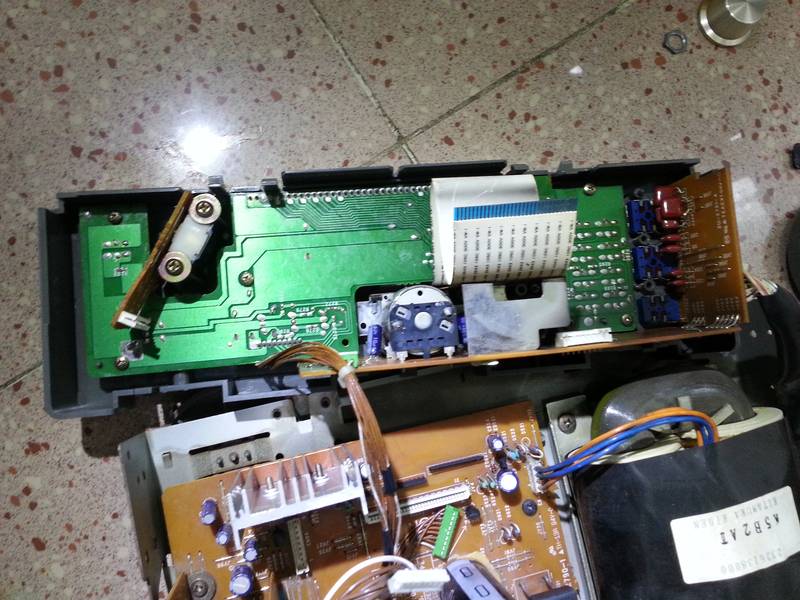

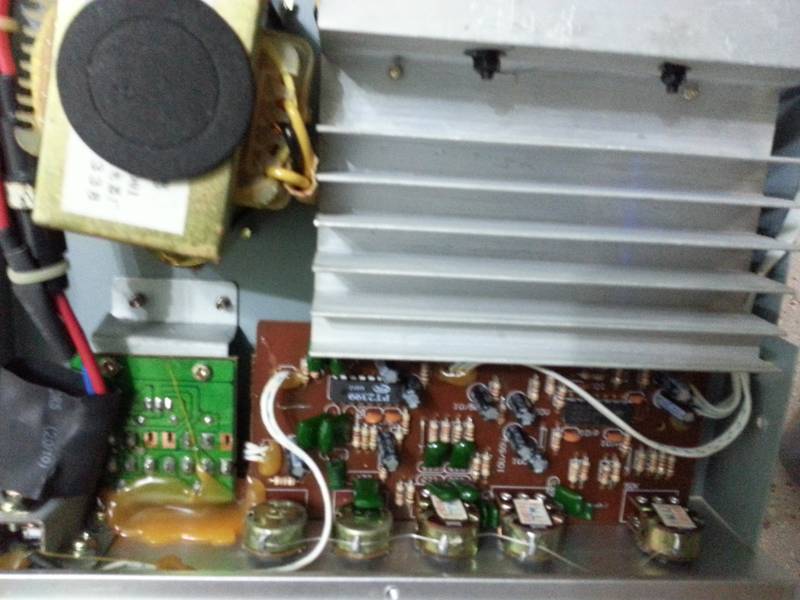

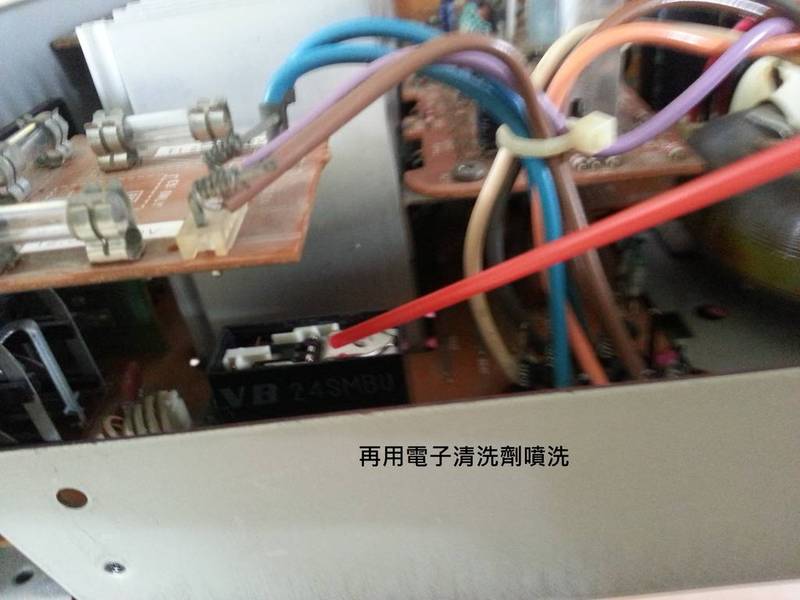

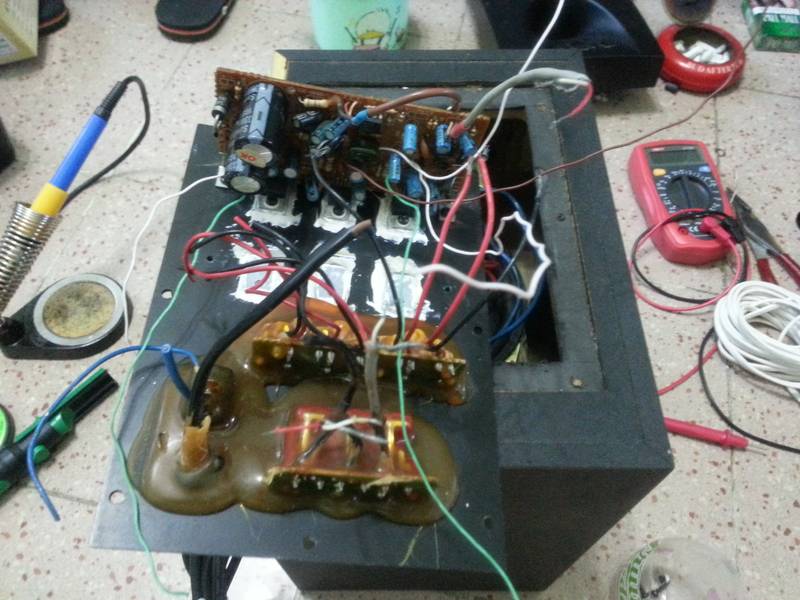

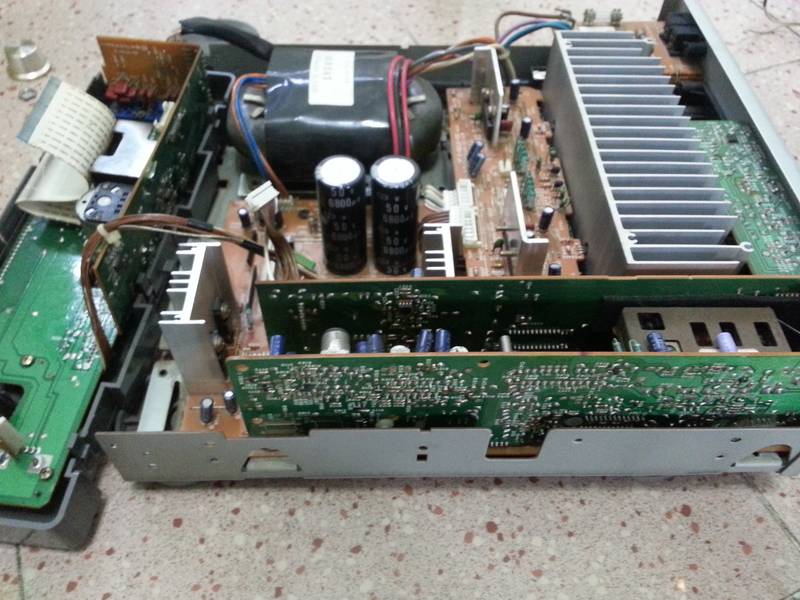

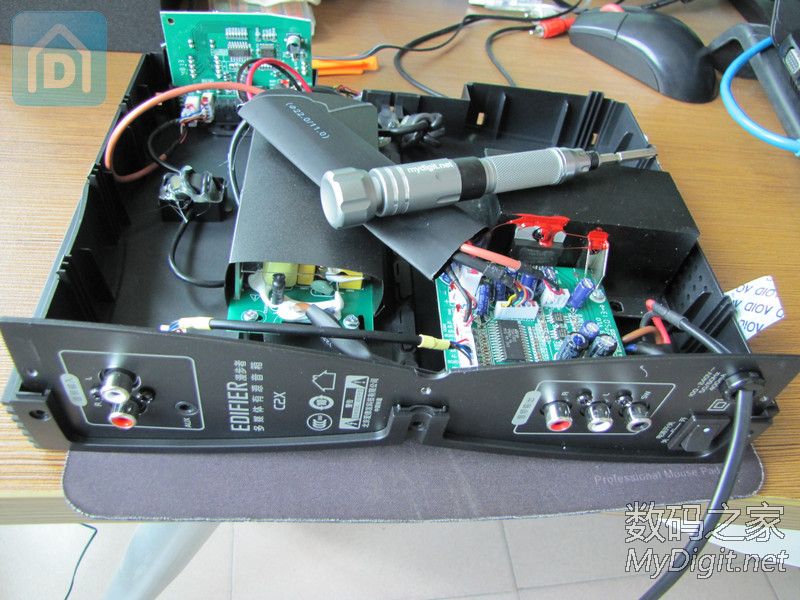

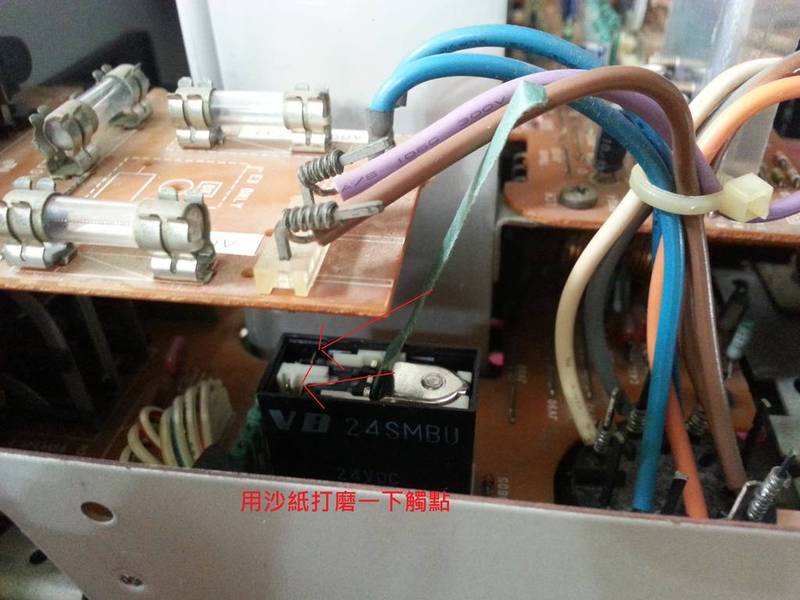

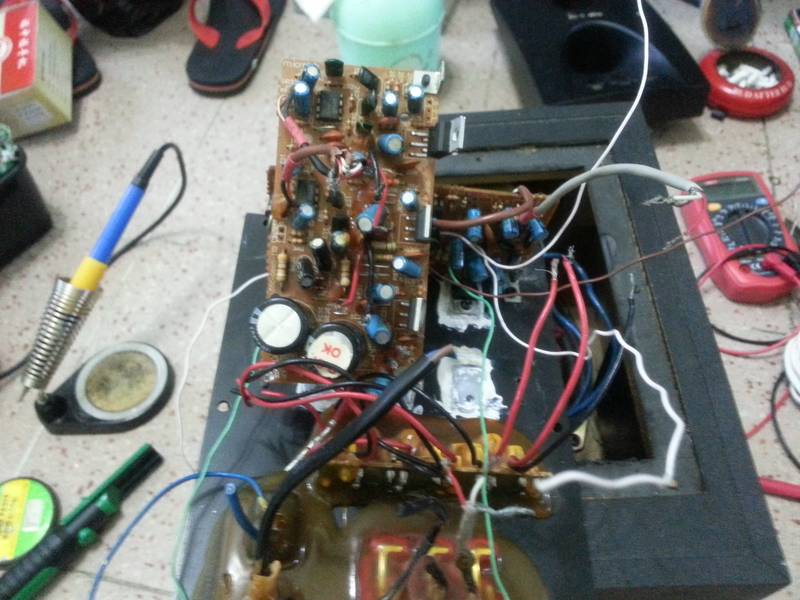

玩过几部野

附件 2014-05-10 17.31.08.jpg (98.11 KB)

2014-5-25 05:11 PM

2014-05-10 17.31.40.jpg (90.11 KB)

2014-5-25 05:11 PM

2014-05-11 17.10.10.jpg (69.86 KB)

2014-5-25 05:11 PM

2014-05-15 18.15.39.jpg (85.43 KB)

2014-5-25 05:11 PM

2014-05-15 18.15.45.jpg (82.08 KB)

2014-5-25 05:11 PM

2014-05-24 16.11.46.jpg (69.78 KB)

2014-5-25 05:11 PM

2014-05-24 16.15.39.jpg (62.33 KB)

2014-5-25 05:11 PM

2014-05-10 17.31.08.jpg (98.11 KB)

2014-5-25 05:11 PM

2014-05-10 17.31.40.jpg (90.11 KB)

2014-5-25 05:11 PM

2014-05-11 17.10.10.jpg (69.86 KB)

2014-5-25 05:11 PM

2014-05-15 18.15.39.jpg (85.43 KB)

2014-5-25 05:11 PM

2014-05-15 18.15.45.jpg (82.08 KB)

2014-5-25 05:11 PM

2014-05-24 16.11.46.jpg (69.78 KB)

2014-5-25 05:11 PM

2014-05-24 16.15.39.jpg (62.33 KB)

2014-5-25 05:11 PM

作者: jackwong717 发布时间: 2014-05-29

引用:原帖由 pf@hk 於 2014-5-25 10:00 AM 发表

如果牛没有事，ching 觉得咩事？谢谢啊。

可能circuit有问题，可能short左，引致输出over load，我指块PCB，建议用表测测佢先。我睇张相除左黄黑綫之外，好似只牛仲有其它输出。

另一简单方法系所有输出端空载，即系输出端唔接任何野，如果无烧fuse，咁已经证明只牛无事，理论上火牛空载应该无功率损耗。
不过我建议系开关上加只电容(如果有，唔驶加)，焊两端，耐压要最少350V，几十至一百pf已经足够(唔驶太大)，作用系吸收电源开关所引起既脉冲，有一定保护作用。

[ 本帖最后由 maolala 於 2014-5-25 07:24 PM 编辑 ]

作者: maolala 发布时间: 2014-05-29

如果只牛真系无其它输出，可以配只牛24V2.5A，应该ok。不过牛真系少见咁坏，一系断路完全无电。

作者: maolala 发布时间: 2014-05-29

引用:原帖由 jackwong717 於 2014-5-25 11:08 AM 发表

我相信一定冇问题......要挑的....音色有差别!

其实差好少，而且系Class D/Class T Amp。

[ 本帖最后由 maolala 於 2014-5-25 07:35 PM 编辑 ]

作者: maolala 发布时间: 2014-05-29

引用:原帖由 maolala 於 2014-5-25 19:31 发表如果只牛真系无其它输出，可以配只牛24V2.5A，应该ok。不过牛真系少见咁坏，一系断路完全无电。

我想会唔会个 iron core 因初级电源发生问题而饱和了，不能产生 inductance flux 去限制电流，所以电流过大而烧 fuse啊。

作者: pf@hk 发布时间: 2014-05-29

引用:原帖由 maolala 於 2014-5-25 19:33 发表其实差好少，而且系Class D/Class T Amp。

ching，是不时这样，我现在的配置，环牛质量好与不太好对电路板出来的音质影响不大？谢谢啊。
