ID设计,KeyShot 2.2.65导入GPU即时渲染实测

时间:2011-05-16

来源:互联网

KeyShot,一套2010年问世的渲染软体,他让许多渲染时的漫长等待,成了弹指可见的即时反应,那是因为KeyShot采用了所谓的「光迹追踪」来进行图形渲染。「光迹追踪(Ray Tracing)」是模拟光线的前进路线,将场景当中光源所发散出来的「光线」经由反射、折射、干涉、绕涉和乱射(误)之后,最后射向观察者的一种图形渲染的方式。因为是模拟光线的前进路线,所以渲染出来画面的光影效果,会非常接近真实世界的光线。但由於画面当中的光线不可胜数,要一一的去将每一道光线的路径模拟出来,需要花费相当多的运算能量,所以「光迹追踪」也是一种相当耗时的渲染方式。但KeyShot成功的在运算时间和品质上利用他们的技术,达到快速而且逼真的渲染,也成为一套业界知名的新兴渲染软体。

而在今年,KeyShot除了原先的反、折射,和新加入的表面散射之外,更利用近年来运算能量大幅提升的GPU来帮忙提升场景的呈现效果,Bloom和Vignetting。Bloom主要作用在场景中光线较强烈的地方,让这些地方产生过曝的效果,可以选择的参数有过曝的强度和半径,如此便能模拟出人眼所见的高反差对比效果。而另一个Vignetting则是能够在整个场景的外围产生渐晕的现象,让视觉焦点集中在画面中间。

就让我们用ATI FirePro V4800来看看实际开启功能后KeyShot和绘图卡交互作用后会发生什么样的变化。

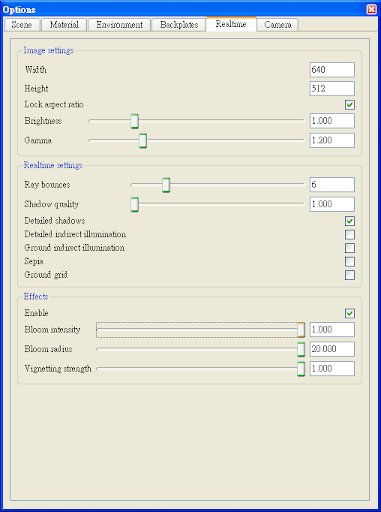

开启GPU运算的方式为[Options] --> [Realtime] --> [Effects] --> [Enable]
下方则可设定特效的参数

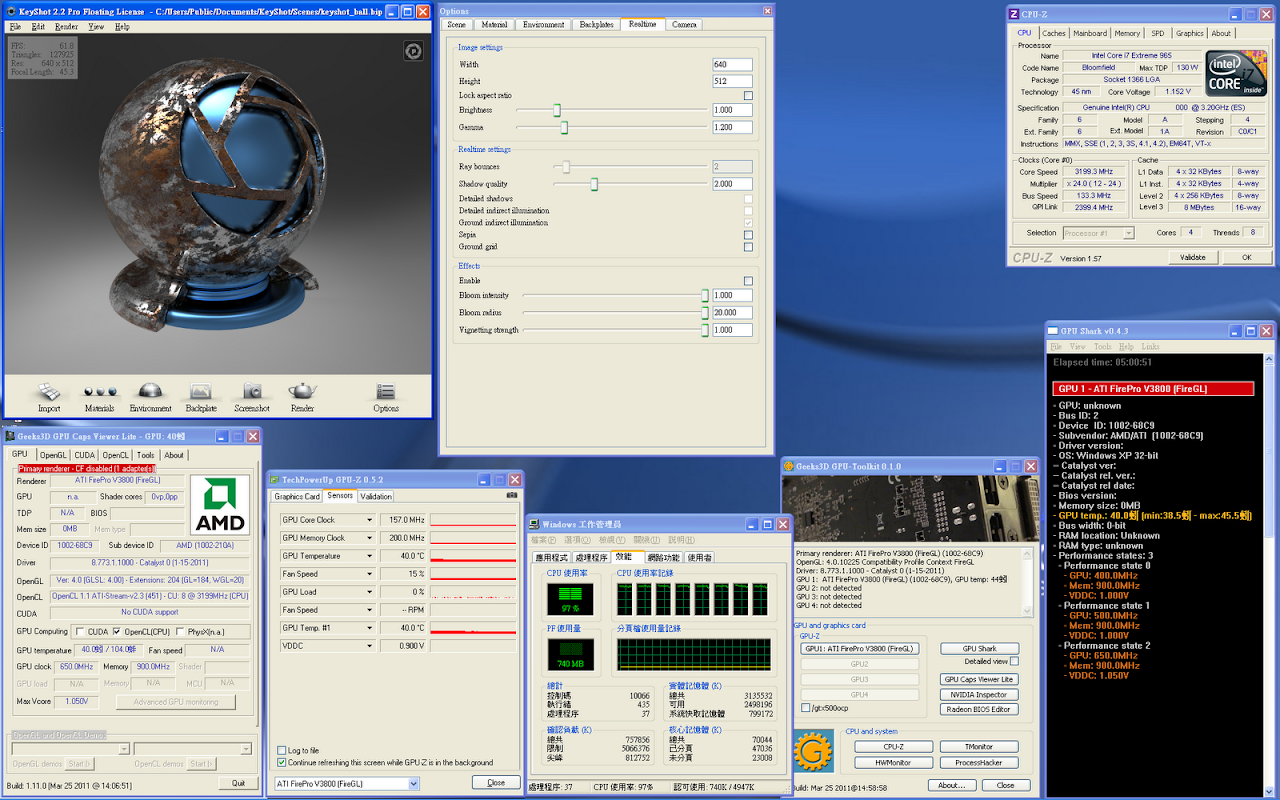

首先看到的是单纯开启场景,不启用FirePro V4800的GPU功能,仅利用CPU来作光迹追踪即时渲染


同样单纯开启场景,不启用FirePro V4800的GPU功能,仅利用CPU来作光迹追踪即时渲染,但使用效能模式,效能模式会关掉部份效果以得到更好的预览效能

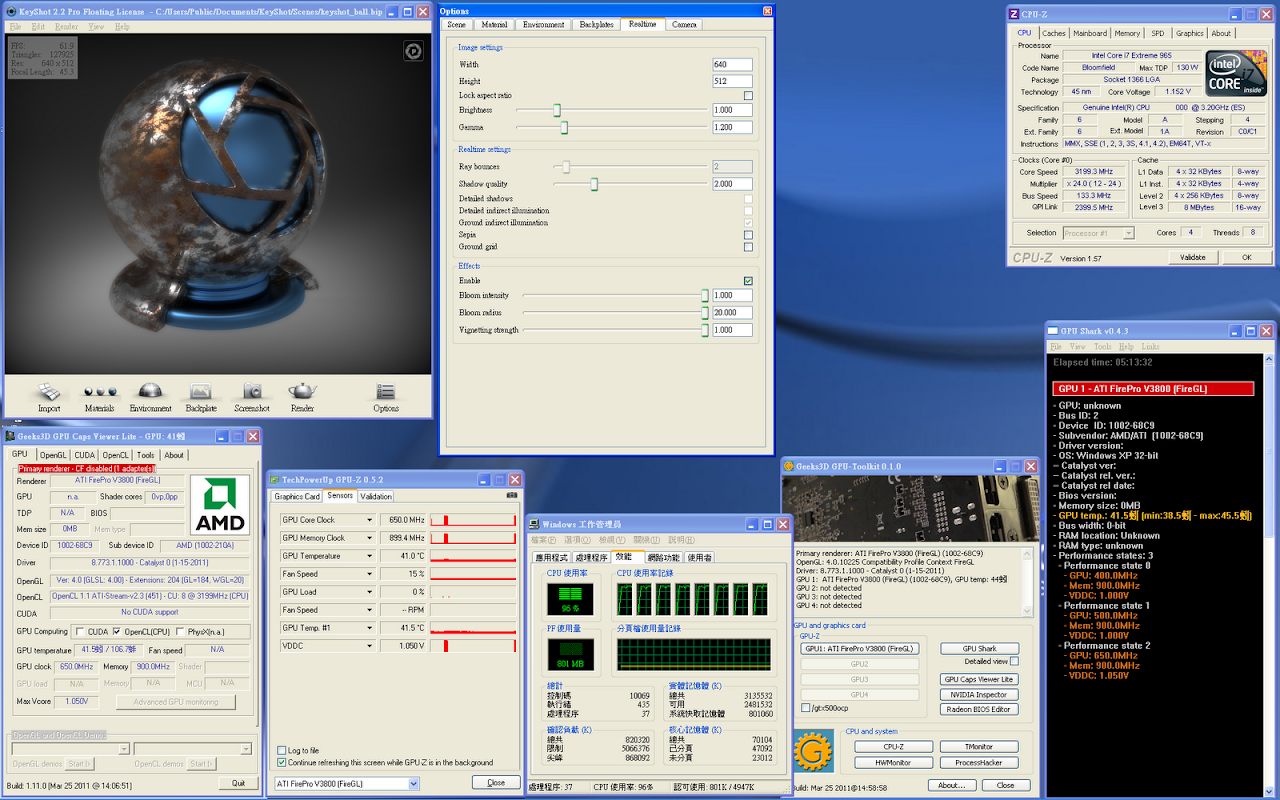

接著开启场景,启用FirePro V4800的GPU功能,除利用CPU来作光迹追踪即时渲染之外,同时让FirePro V4800加入运算特效


启用FirePro V4800的GPU的功能,除利用CPU来作光迹追踪即时渲染之外,同时让FirePro V4800加入运算特效,并使用效能模式,效能模式会关掉部份效果以得到更好的预览效能

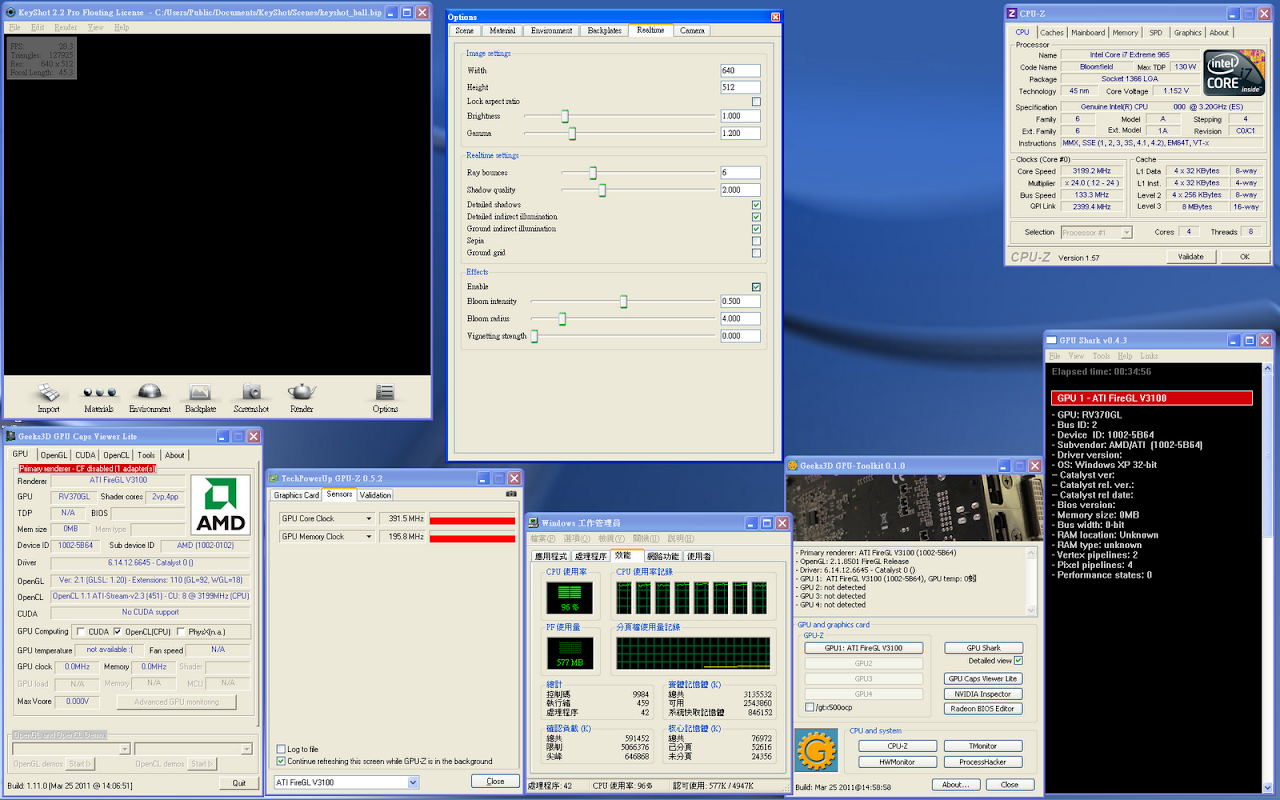

若使用FireGL V3100时,则即时预览画面一片漆黑,表示早期的绘图卡无法支援此GPU特效



从即时的画面更新率数字我们可以看出,加入FirePro V4800的GPU运算对於效能的提升其实没有帮助,但却能让场景的呈现有不同的风貌。


直接从渲染完成的图片来检视两种特效对完稿输出所造成的影响

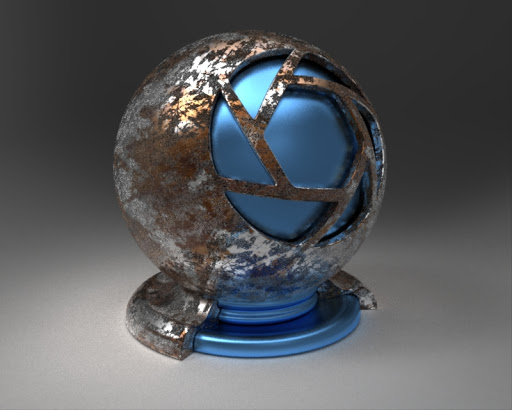

不加特效

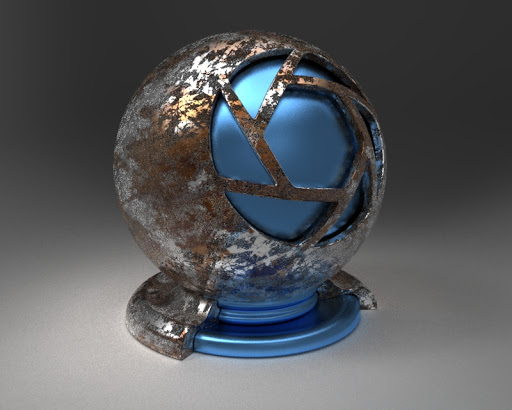

加入一点点的Bloom,可以看到在左上角反射率较高的部份产生了局部过曝的现象

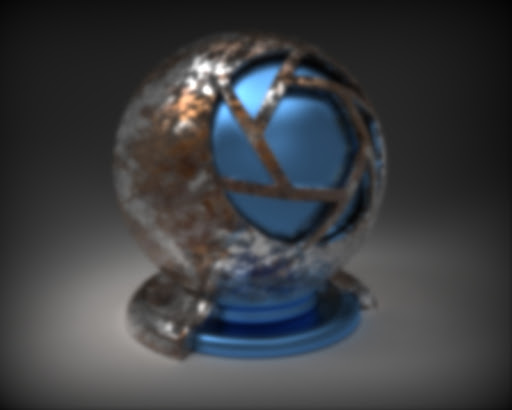

将Bloom的强度和半径都调到最大,发现整个都糊掉了

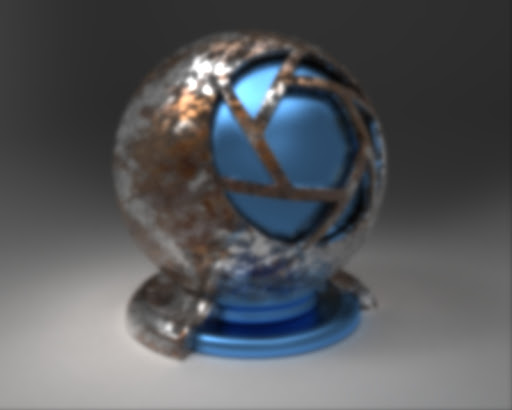

除了Bloom之外也加入Vignetting效果,可以产生聚焦的效果
(为了让画面明显看出差异,故将Vignetting的强度调到最大)



加入这两种特效时,我们可以发现FirePro V4800的GPU运行时脉立刻由2D待机模式上升到3D运算的时脉,这表示特效的确是利用GPU来进行运算,只是GPU的负载并没有提高,所以GPU的使用率应该不高。KeyShot最为强大的特色就在於他的易用性和即时性。如前所提,KeyShot可以轻易汇入许多CAD软体的原生档案,在简单几个步骤加上材质和场景之后,就能立刻模拟产品制造出来的样貌,让我们看到产品与光线互动的即时效果。这要归功於KeyShot使用「光迹追踪」的方式,将场景利用光线模拟逼真的呈现出来,一开始可能仅有模糊的概略影像,不过在短短地数秒后,即会渐渐变成高品质的预览图像。这让我们可以省去许多等待渲染的时间,快速套用不同的材质效果,更有效率的找到最佳的设计方案。而原本「光迹追踪」仅支援多核心CPU的即时运算,利用CPU的多核心同时模拟场景中的光线行进,CPU核心越多,模拟的速度越快,我们就能以更短的时间看到高品质的预览结果。在加入GPU即时运算的功能之后KeyShot能套用更多不同的效果,虽然还没能用到GPU的大量核心来帮忙「光迹追踪」的运算,不过照目前KeyShot和GPU运算的发展趋势,这一天应该指日可待。

作者: hoinsb   发布时间: 2011-05-16

把(Ray Tracing)翻成光线描绘比较让人容易理解吧.

作者: AINEIAS   发布时间: 2011-05-16

引用:
作者AINEIAS
把(Ray Tracing)翻成光线描绘比较让人容易理解吧.

http://ir.lib.nthu.edu.tw/handle/987654321/27380

作者: [email protected]   发布时间: 2011-05-16

引用:
http://ir.lib.nthu.edu.tw/handle/987654321/27380



清华溣文耶~湿凚~湿凚~

作者: AINEIAS   发布时间: 1970-01-01
